6.12 编辑填充

6.12 编辑填充

在 AutoCAD 中编辑填充从未如此简单。编辑填充有两种方法:单击(单击一次)或使用特性(双击)。

如果你单击一次填充,将发生三件事:

  • 你将看到该区域中心出现一个夹点(小圆点)
  • 将出现填充编辑器上下文选项卡,其中包含与填充创建相同的面板。
  • 将出现“快速特性”选项板

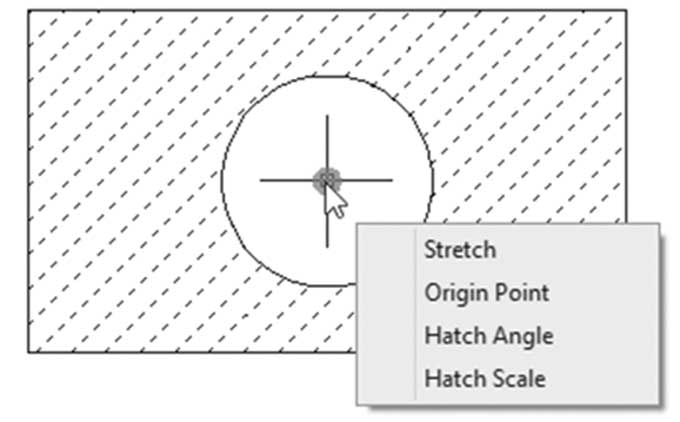

如果将鼠标移到夹点上(不单击),你将看到以下菜单:


你可以执行以下任意一项或全部操作:

  • 拉伸(本应拉伸填充,但实际上会移动填充)。要拉伸填充,最好如前面所述显示边界对象
  • 当场修改原点
  • 当场修改填充角度
  • 当场修改填充比例

此外,填充编辑器上下文选项卡将进行所有必要的修改,因为它包含与填充创建选项卡相同的面板。

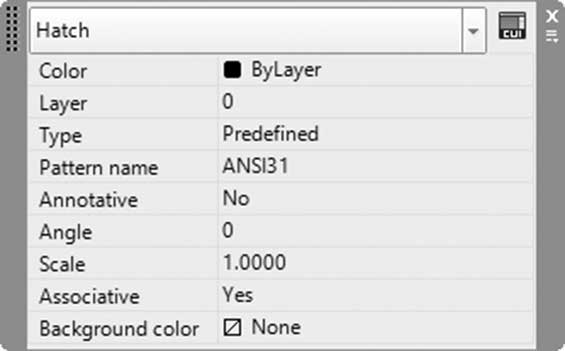

快速特性选项板也会出现,因此用户可以进行所需的编辑:

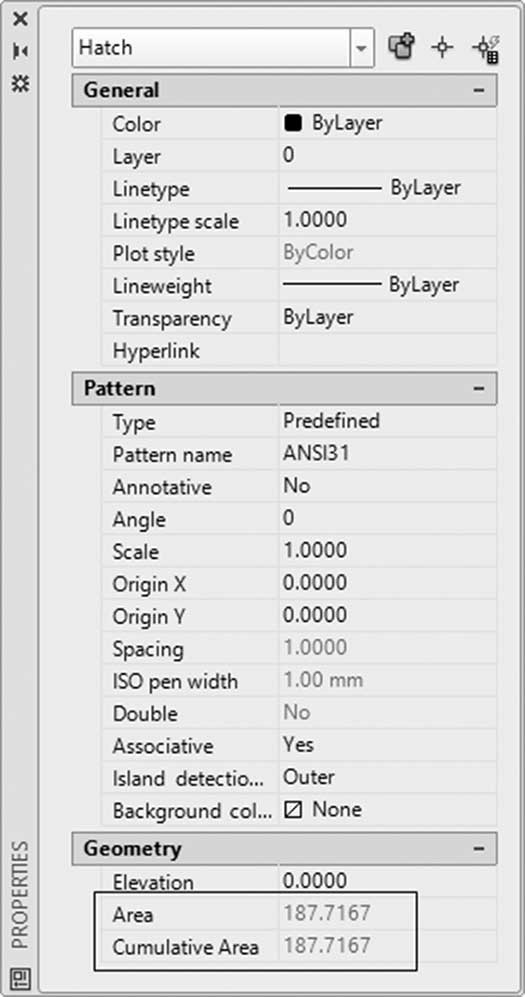

或者,双击所需的填充,或选择填充、右键单击并选择特性选项,将显示特性选项板:


可编辑的数据包括与填充特性、选项和边界相关的所有内容。此外,特性选项板提供了其他方法无法提供的唯一信息,即填充的面积。如果你选择单个填充(无论是单一区域,还是作为单一区域填充的多个区域),“面积”字段和“累计面积”将相同。但是,如果你选择使用不同命令创建的多个区域,你将只会看到“累计面积”已填写,而“面积”字段显示的值各不相同(Varies)。

如果选择填充并右键单击,你将看到一些与填充相关的编辑命令,例如:


这些命令将执行以下全部或任意操作:

  • 填充编辑,将显示旧的填充对话框
  • 设置原点,将帮助你设置新的原点
  • 设置边界,将帮助你设置新的边界
  • 生成边界,将为此填充重新生成新的边界

练习 6-5 填充边界和填充编辑

  1. 启动 AutoCAD 2025
  2. 打开 Practice 6-5.dwg
  3. 选择图形左上角的现有填充
  4. 边界面板中,单击重建,然后选择多段线。你可以看到 AutoCAD 为此孤立填充重新创建了一个新边界
  5. 使用左中部的现有填充,选择该填充以便看到特殊夹点,然后将角度改为 90°
  6. 使用左下角的现有填充,选择该填充以便看到特殊夹点,然后将原点更改为左下角,并将比例设置为 = 0.1
  7. 使用右上角的现有填充,选择它,右键单击,然后选择特性选项;将比例改为 0.5,将背景色改为洋红色。填充的总面积是多少?____
  8. 启动填充(Hatch)命令,选择图案名称 = steel,并设置比例 = 2.0;现在转到“选项”面板,将孤岛检测更改为“普通”。尝试填充右中部的形状。将孤岛检测更改为“外部”并尝试,然后更改为“忽略”并尝试。最后,将其恢复为“普通”并结束命令
  9. 保存并关闭文件
