蜗蜗20.8 最后步骤
添加完特性后，你必须转到最左侧的面板，然后再转到最右侧的面板。左侧的是打开/保存面板，如下所示：
此面板将：
- 使用当前的添加内容保存块
- 在不退出块编辑器的情况下测试块
- 编辑另一个块
- 如果展开面板，你将看到一个以其他名称将块另存为的按钮
第二个面板是最右侧的面板，如下所示：
要结束块编辑器（Block Editor）命令，用户应单击面板中唯一的按钮，即关闭块编辑器按钮。如果用户未保存更改，AutoCAD 将显示一条警告消息，询问是保存还是放弃你所做的更改。
练习 20-1 动态块 – 创建五斗柜
- 启动 AutoCAD 2025
- 打开 Practice 20-1.dwg 文件
- 创建一个名为五斗柜（Chest of Drawers）的新块，将右上角设置为基点，将块单位设置为厘米，并确保在块编辑器中打开复选框处于选中状态
- 为左侧垂直线添加一个线性参数（先拾取下点，再拾取上点）。使用特性选项板将名称更改为高度（Height），并将夹点数量设置为一
- 使用特性将距离类型更改为增量，距离最小值 = 35，距离最大值 = 130，距离增量 = 25
- 使用以下信息添加一个拉伸（Stretch）动作：
a. 选择高度参数
b. 选择左上角作为参数点
c. 按下图所示设置拉伸框（和要选择的对象），然后按 Enter：
- 添加一个阵列（Array）动作，选择高度参数，将距离设置为 25
- 在不离开块编辑器的情况下测试块。如果一切正确，请保存它并正常测试
- 保存并关闭文件
练习 20-2 动态块 – 门控制
- 启动 AutoCAD 2025
- 打开 Practice 20-2.dwg 文件
- 将有一个表示门的块。双击该块，将出现一个对话框，选择室内门（Interior Door）（它已经被选中），然后单击确定。你现在位于块编辑器中
- 添加一个翻转（Flip）参数，选择两个门框侧柱的中点为镜像线，并将标签位置指定在线的下方
- 添加一个翻转（Flip）动作，选择该参数和表示门的所有对象
- 测试块
-
添加一个翻转（Flip）参数。要指定镜像线，请使用
Shift+ 右键单击，并选择两点之间的中点选项，选择左侧门框侧柱的左下角和右侧门框侧柱的右下角。AutoCAD 将选择这两点之间的点，然后使用极轴追踪（Polar Tracking），向上或向下选择任意点。将标签位置选择在门洞的中间 - 添加一个翻转（Flip）动作，选择该参数和表示门的所有对象
- 测试块
- 绘制一个矩形（使用矩形（Rectangle）命令或直线（Line）命令）来表示门已关闭，如下所示：
- 添加一个可见性（Visibility）参数，选择门的左上部分作为参数的位置。注意可见性面板是如何被打开的
- 使用可见性面板创建一个新状态，通过重命名现有状态将其命名为打开（Open）
- 选择你刚刚添加的矩形（或直线），然后单击设为不可见按钮
- 单击可见性模式按钮以查看不可见对象（它们将是透明的）
- 创建一个名为关闭（Closed）的新状态
- 选择圆弧和垂直线，并单击设为不可见按钮。选择你刚刚添加的矩形（或直线），并单击设为可见按钮
- 测试块
- 保存块。在块编辑器之外测试它
- 保存并关闭文件
练习 20-3 动态块 – 宽翼缘梁
- 启动 AutoCAD 2025
- 打开 Practice 20-3.dwg 文件
- 创建一个块并将其命名为宽翼缘梁（Wide Flange Beam），选择左下角作为基点，确保块单位是英寸，并且已在块编辑器中打开

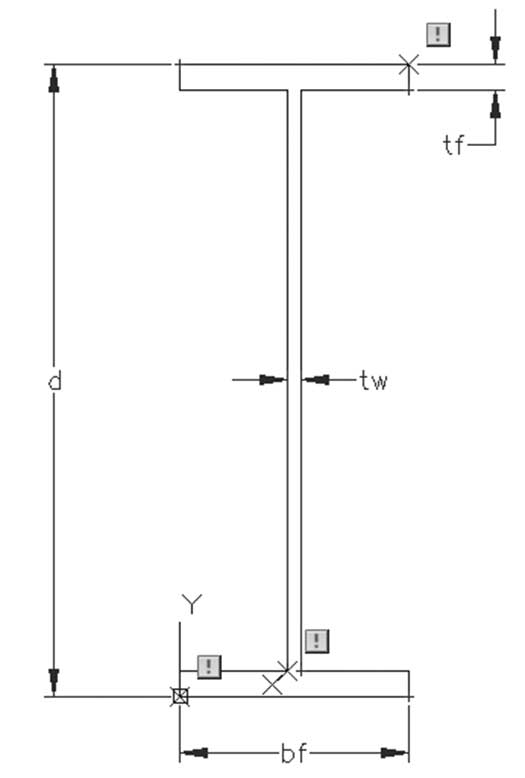

- 添加四个线性参数并按如下方式命名：
- 选择所有线性参数并将夹点设置为 0
- 添加一个缩放（Scale）动作，并选择 d 参数和所有对象

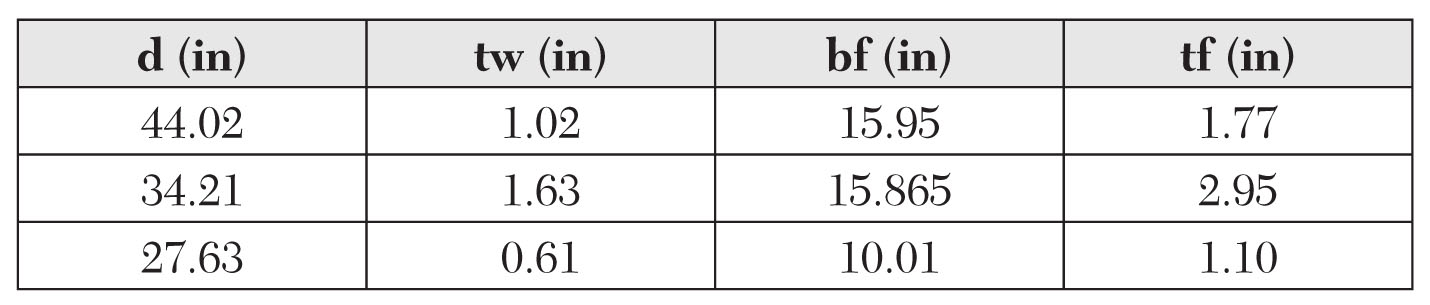

- 使用下表将值集设置为列表，并输入以下值（第一个值已经设置，因此无需重新输入）：
- 转到参数集选项卡，选择查找集（Lookup Set）并添加到图形中，为其选择一个合适的位置
- 右键单击查找动作图标并选择显示查找表选项。将打开一个对话框，单击添加特性按钮，你将看到之前添加的所有参数的列表。全部选中它们并单击确定
- 使用上表将所有匹配的值一起选中，并将第一个命名为 W 44×335，第二个命名为 W 30×477，第三个命名为 W 27×129
- 测试块
- 保存并在块编辑器之外测试块
- 保存并关闭文件
