蜗蜗11.7.2 使用射线

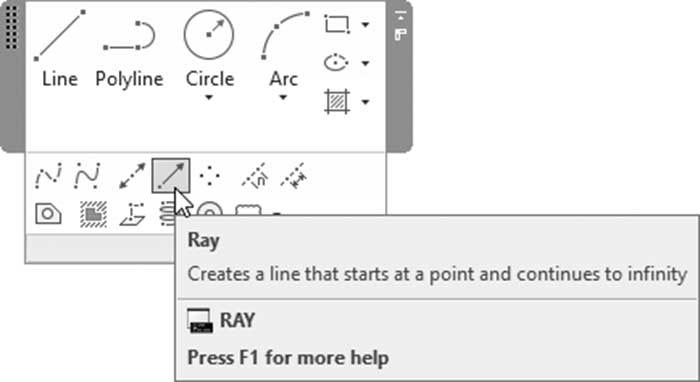

此命令将绘制射线（Ray），它有一个起点，末端向屏幕外延伸。要发出该命令，请转到默认选项卡，找到绘图面板，然后选择射线按钮：
您将看到以下提示：
指定起点:
指定通过点:
AutoCAD 将要求您指定两个点：第一个点是起点，第二个点将定义射线的角度。您可以使用相同的起点定义任意多条射线。
练习 11-4 使用构造线和射线
- 启动 AutoCAD 2025
- 打开 Practice 11-4.dwg 文件
- 将 Construction 图层设为当前图层
- 使用圆的圆心插入垂直和水平构造线
- 使用偏移（Offset）选项，以两条垂直线为基准，向内侧插入两条距离 = 0.5 的构造线
- 使用射线（Ray）命令，将起点设为圆心，并使用极轴追踪（Polar Tracking）使第二个点的角度 = 60
- 重复相同的命令，使用角度 120、240 和 300
- 绘制一个新圆，其圆心与现有圆重合，半径 R=2

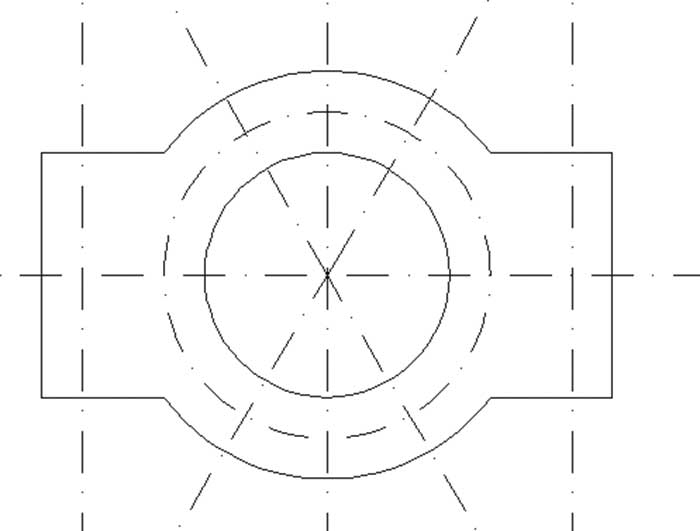

- 您应该得到下图所示的结果：
- 将 Circle 图层设为当前图层，并确保对象捕捉（OSNAP）中的交点（Intersection）已打开
- 使用四条射线与圆的交点，以及垂直构造线与圆的交点绘制圆，半径 R=0.2
- 在水平构造线与垂直构造线的交点处绘制两个圆
- 冻结 Construction 图层

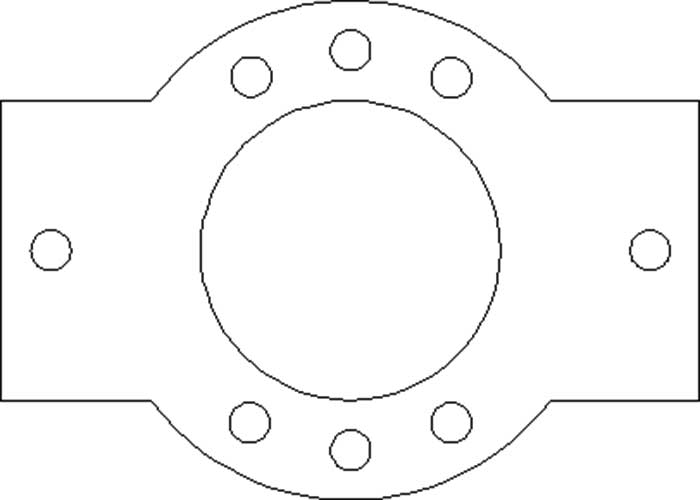

- 您应该得到下图所示的结果：
- 保存并关闭文件
