蜗蜗4.9 阵列对象 – 环形阵列

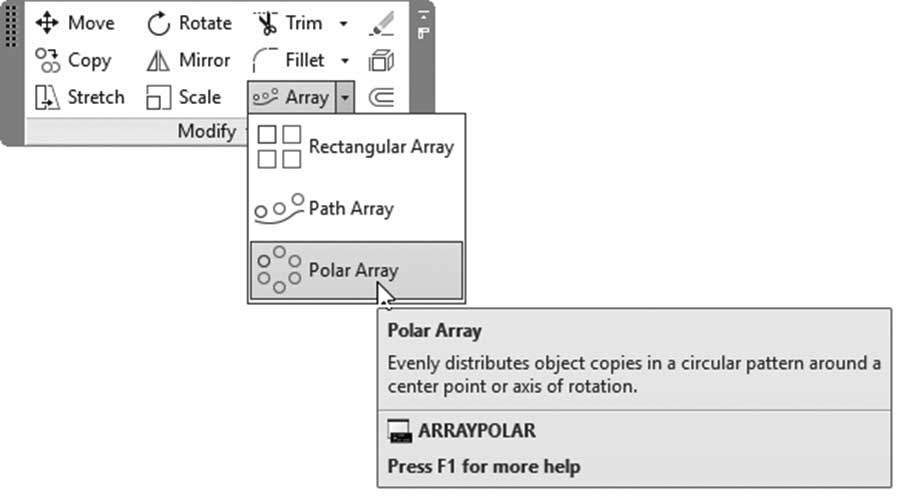

此命令将以环形方式复制对象。要发出此命令，请转到默认（Home）选项卡，找到修改（Modify）面板，然后选择环形阵列（Polar Array）按钮：
将显示以下提示：
选择对象:
类型 = 极轴 关联 = 是
指定阵列的中心点或 [基点(B)/旋转轴(A)]:

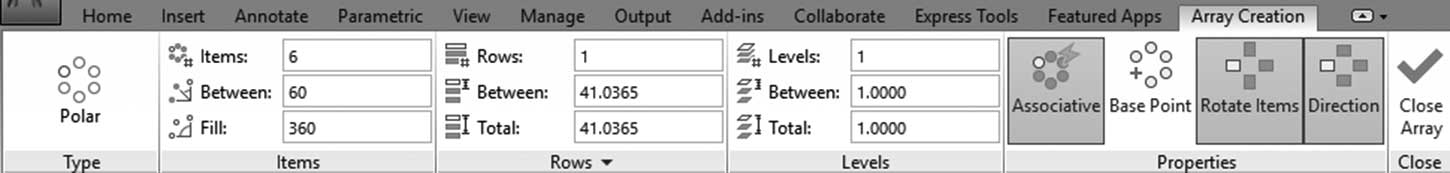

第一个提示将要求您选择所需的对象；完成后按 Enter 键。第二个提示将显示一条消息，说明阵列类型为极轴且关联性已开启。第三行要求您指定阵列的中心点；指定中心点后，将创建一个填充 360°、包含六个对象的环形阵列。同时，您将看到标题为阵列创建（Array Creation）的新上下文选项卡，其外观如下：
使用上下文选项卡，用户可以指定项目数量、项目间角度和填充角度（Angle to fill）。您还可以指定行数和行间距离。使用特性（Properties）面板，输入这是否为关联阵列，为要阵列的对象指定新的基点，指定复制项目时是否旋转项目，最后指定阵列方向（顺时针（CW）或逆时针（CCW））。

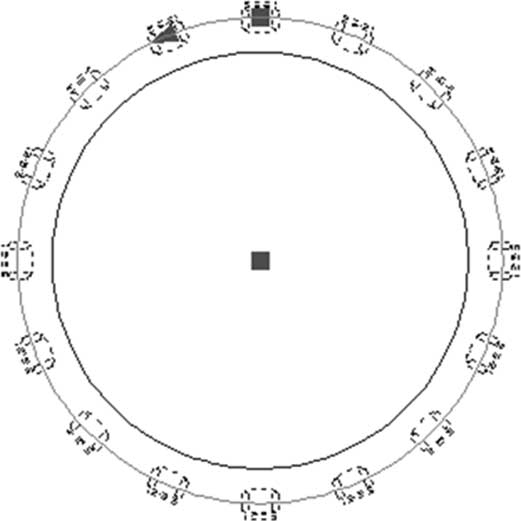

AutoCAD 允许您选择环形阵列进行进一步编辑。选择它后，您将得到与下图类似的图像：

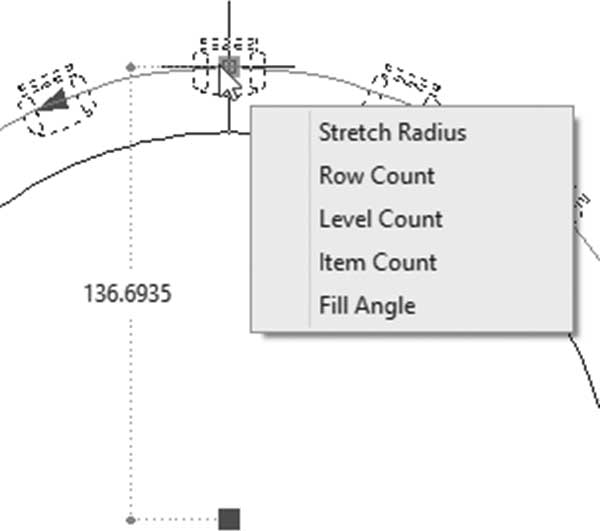

第一个夹点将显示以下内容：
您将看到当前的半径值以及一个菜单，用于帮助您拉伸半径、更改行数、更改层级数量（仅限三维）、更改项目数量，最后更改填充角度。以下是更改行数的示例：
第二个箭头夹点将显示第一个和第二个项目之间的当前角度。

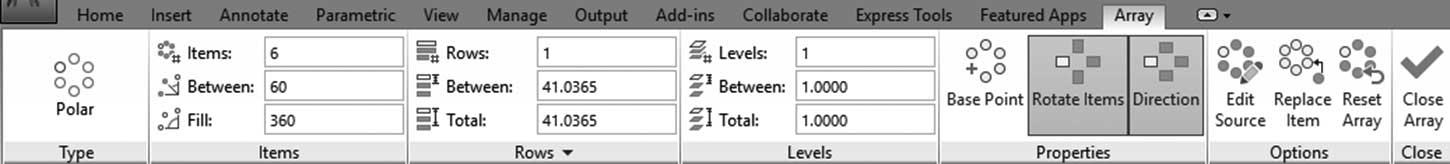

同时，会出现一个名为阵列（Array）的新上下文选项卡：
这与我们在矩形阵列中讨论的相同。

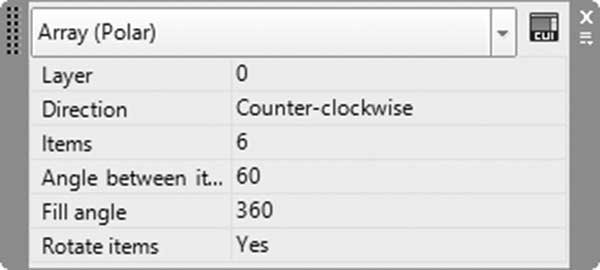

此外，单击环形阵列时，您将看到以下快捷特性（Quick Properties）：
在快捷特性（Quick Properties）中，用户可以更改阵列的方向（顺时针（CW）或逆时针（CCW））、更改项目数量和项目间角度、更改总填充角度，并选择复制项目时是否旋转项目。
练习 4-9 使用环形阵列阵列对象
- 启动 AutoCAD 2025
- 打开 练习 4-9.dwg

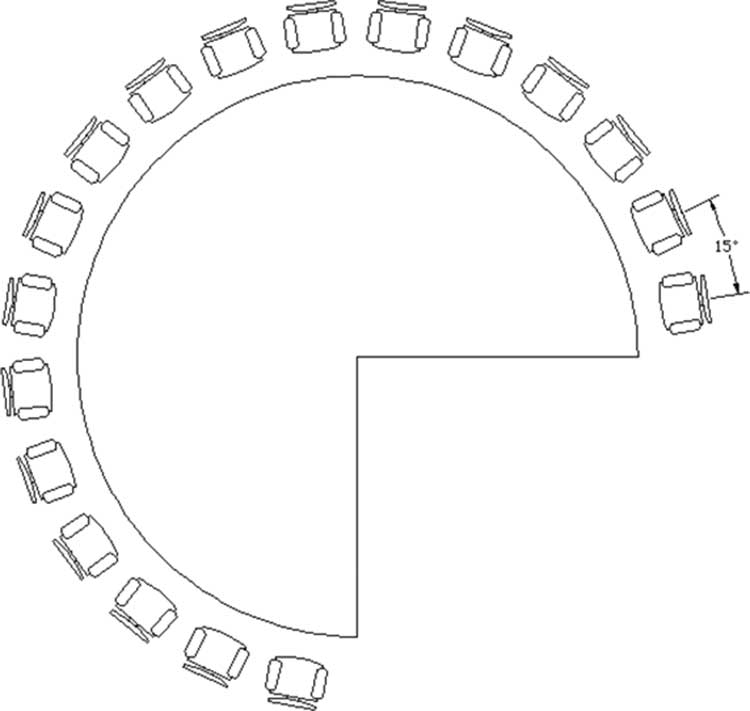

- 使用环形阵列（Polar Array）创建下图所示的形状：
- 保存并关闭文件
