8.4 如何插入对齐标注

8.4 如何插入对齐标注

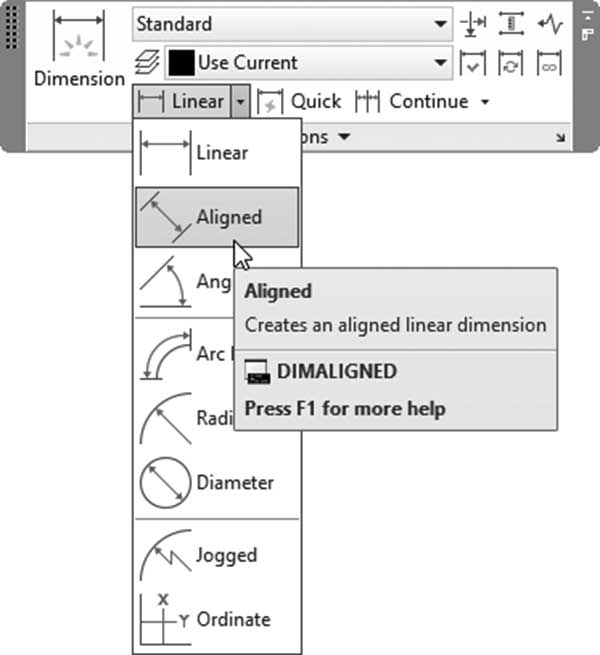

此命令将创建一条与所指定的两个点平行的标注。要启动此命令，请转到注释选项卡，找到标注面板，然后选择对齐按钮：

将出现以下提示：

指定第一条尺寸界线原点或 <选择对象>:

指定第二条尺寸界线原点:

指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:

指定待测标注距离的第一个点和第二个点，然后通过指定尺寸线的位置来确定标注块的位置，如下图所示：

其余选项与线性（Linear）命令的提示相同。
