实践

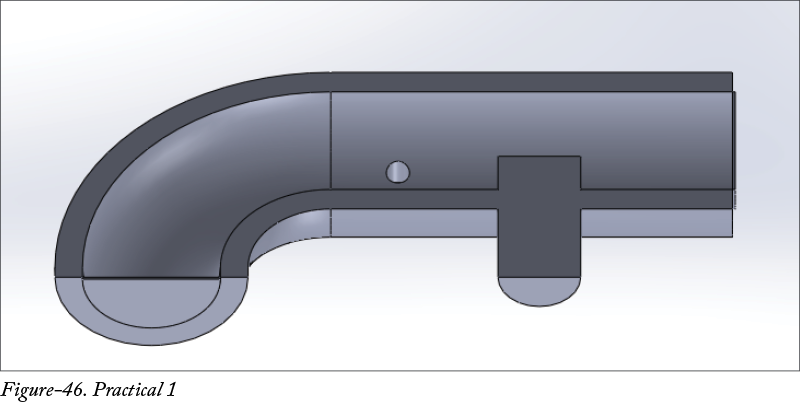

使用泄漏跟踪方法查找图-46 所示模型中的泄漏。

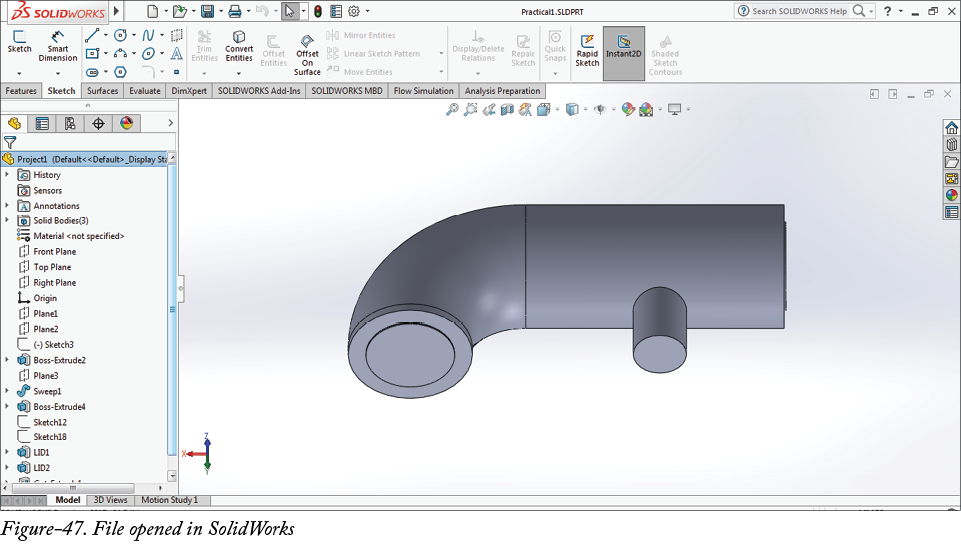

- 从本书资源包中双击实践 1 文件。文件将在 SolidWorks 软件中打开；参见图-47。
- 如果尚未启动 SolidWorks Flow Simulation 插件，请启动它。

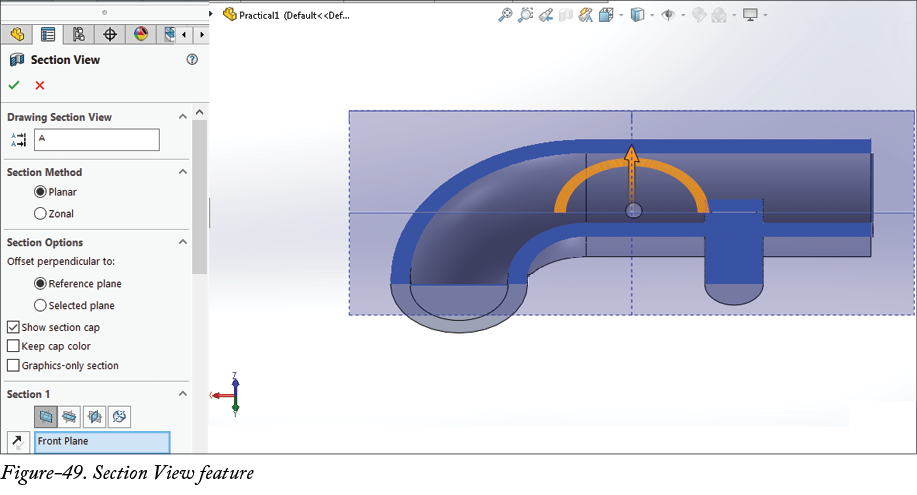

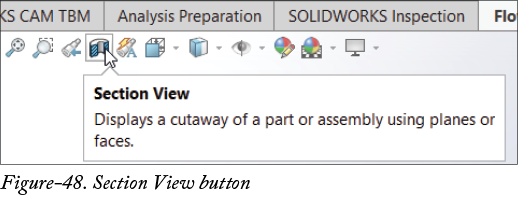

- 单击抬头视图工具栏中的剖面视图按钮；参见图-48。剖面视图 PropertyManager 将显示在屏幕左侧；参见图-49。

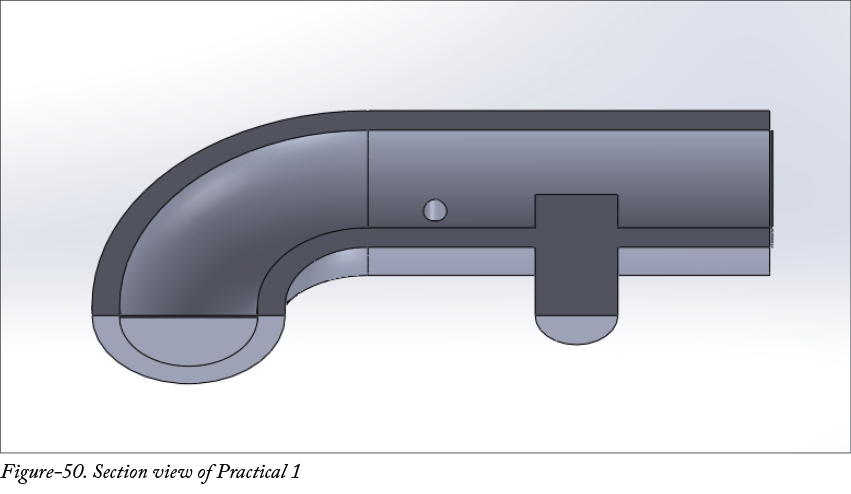

- 默认选中前视基准面。单击剖面视图特征中的确定按钮。请注意，你可以使用剖面视图 PropertyManager 的剖面 1 卷展栏中的反转剖面方向按钮来翻转剖面方向。组件的剖面视图将显示；参见图-50。请注意，模型中已经为管道截面的两侧创建了盖。

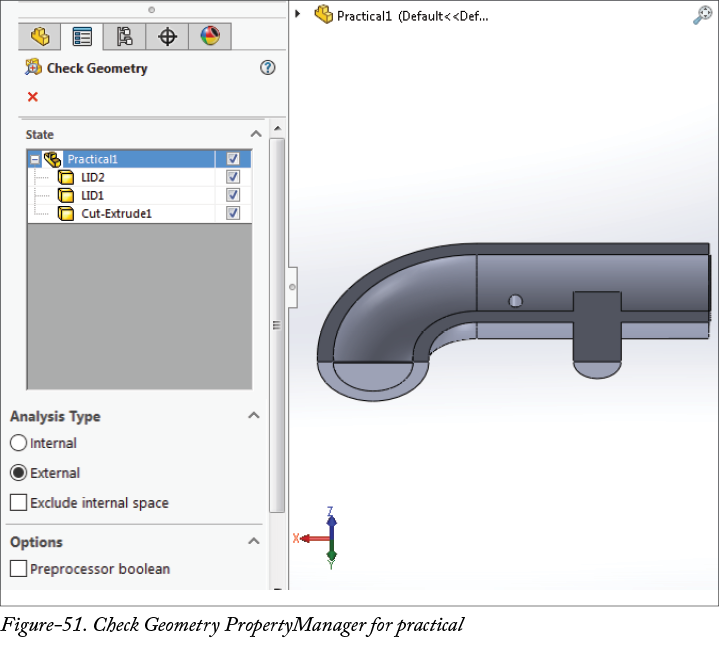

- 单击 Flow Simulation CommandManager 中的检查几何体工具。检查几何体 PropertyManager 将显示；参见图-51。

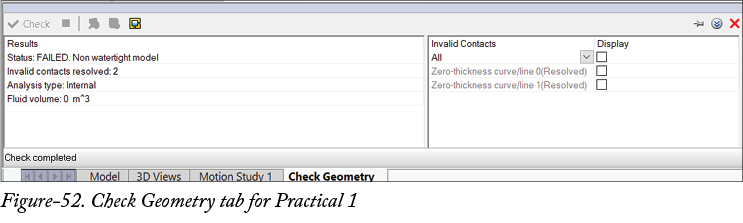

- 从分析类型卷展栏中选择内部单选按钮，然后单击检查几何体 PropertyManager 中的检查按钮。检查几何体选项卡将显示；参见图-52。

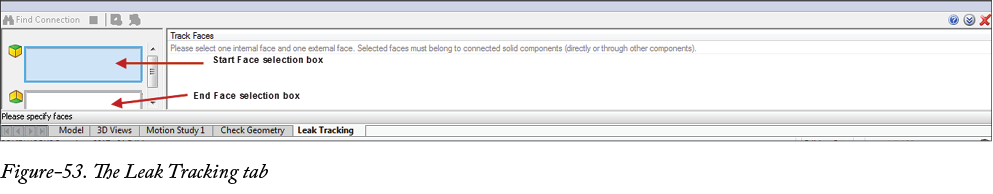

- 单击检查几何体选项卡中的打开泄漏跟踪按钮。泄漏跟踪选项卡将显示；参见图-53。

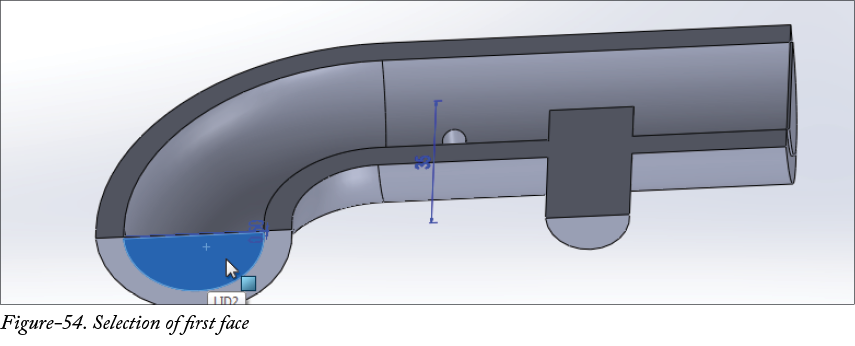

- 起始面框默认处于活动状态。单击要选择的面；参见图-54。

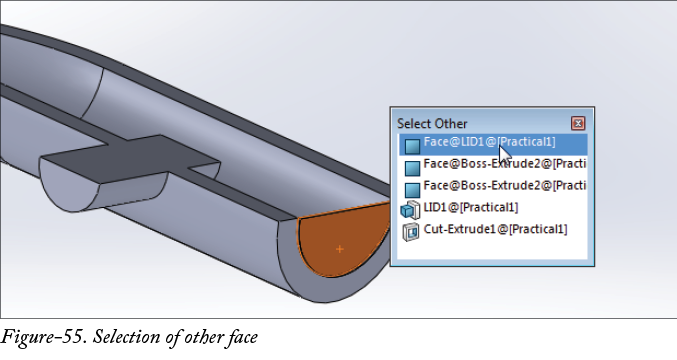

- 选择第一个面后，结束面选择框默认被激活。单击如图-55 所示的内侧面。

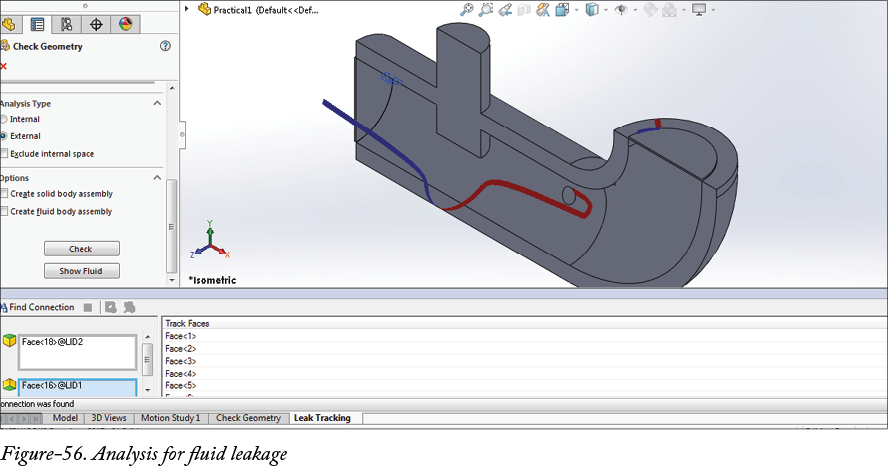

- 选择两个面后，单击检查几何体选项卡中的查找连接按钮。泄漏分析将显示；参见图-56。
- 单击泄漏跟踪选项卡中的关闭按钮并关闭检查几何体 PropertyManager。移除泄漏（孔/切除特征）或添加特征以填充泄漏。
