热管
Heat Pipe 工具用于在分析中模拟传热装置。使用该工具的步骤如下。
-
从

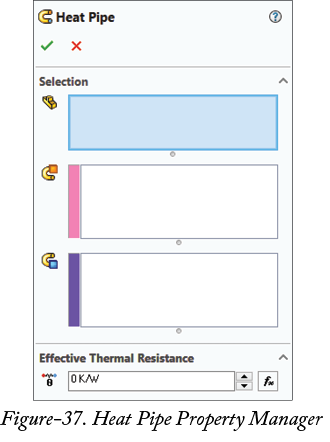

Tools>Flow Simulation>Insert> 菜单中单击Heat Pipe工具。将显示Heat Pipe属性管理器；请参阅图 37，系统将要求您选择要用作热管的部件。 - 选择要用作热管的部件。
-
单击
Heat In Faces选择框，并选择管的热面。 -
单击
Heat Out Faces选择框，并选择管的冷面。请注意，在模拟过程中，热量将从热面流向冷面。 -
在
Effective Thermal Resistance编辑框中指定热阻值，并单击 OK 按钮以应用这些属性。
