穿孔板

穿孔板

Perforated Plate 工具用于将穿孔板属性应用到选定面。当您已将风扇工具应用到某个面，并希望该面为穿孔面时，此工具非常有用。使用该工具的步骤如下。

• 从 Tools > Flow Simulation > Insert > 菜单中，或从功能区的 Conditions 下拉列表中单击 Perforated Plate 工具。将显示 Perforated Plate 属性管理器，要求您选择已指定风扇或环境压力的面。

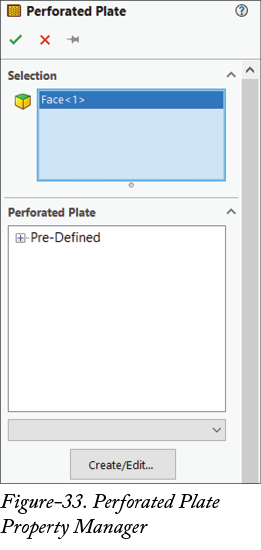

• 选择先前应用了风扇或环境压力的面。属性管理器将如图 33 所示显示。
• 从 Perforated Plane 部分中选择所需穿孔板，并单击 OK 按钮。
