定义热源

请注意，本章讨论的部分工具在标准 SolidWorks Flow Simulation 应用程序中不可用。这些工具属于电子冷却模块。

引言

在上一章中，我们学习了基本边界条件，并基于这些条件进行了分析。在本章中，我们将学习一些高级边界条件。接下来将讨论创建这些边界条件的工具。

多孔介质

当流体可以穿过管或容器的壁面泄漏时，可使用多孔介质。当您对入口或出口处安装有过滤器的装配体进行分析时，这种介质非常有用。在这种情况下，您可以将过滤器定义为多孔介质。应用多孔介质的步骤如下。

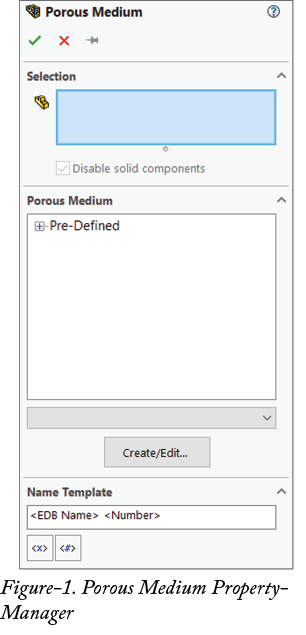

启动分析后，从 Flow Simulation CommandManager 中的 Conditions 下拉列表中单击 Porous Medium 工具。您也可以如前所述从菜单栏中单击该工具。将显示 Porous Medium 属性管理器（PropertyManager）；请参阅图 1。

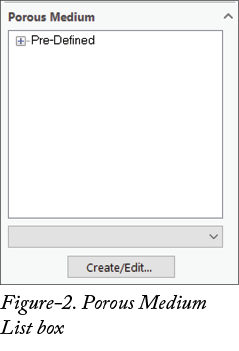

如果材料在所有方向上具有相同的属性，请选择 Isotropic 选项。如果您的多孔对象模型为筛网形式或可推导为筛网形式，请选择 Screen Material 选项。如果您的对象仅在一个方向上为多孔，请选择 Unidirectional 选项。展开 UAF 类别，并从实际可用的材料列表中选择所需的过滤材料。

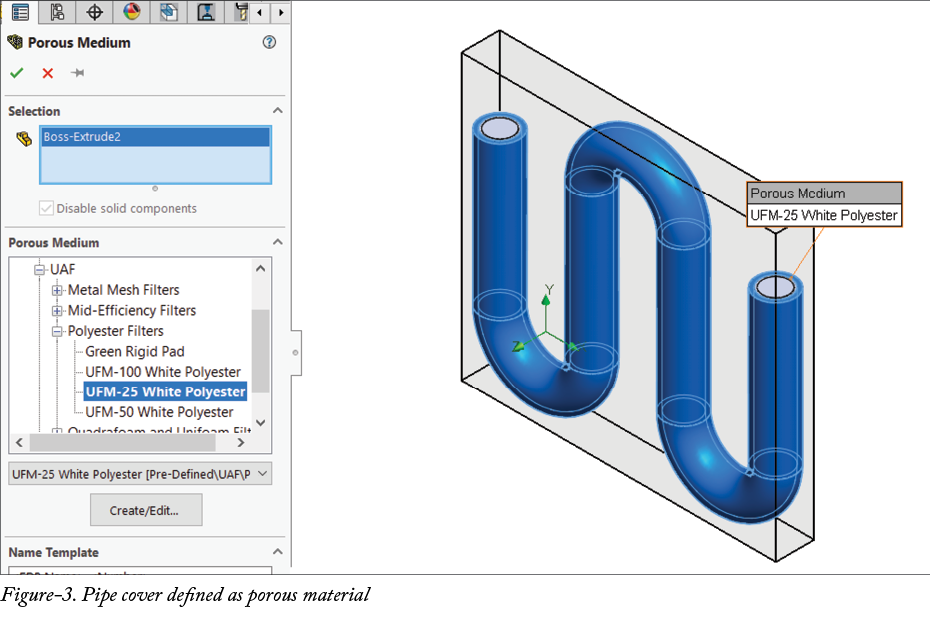

从属性管理器中单击 OK 按钮以应用多孔介质；请参阅图 3。

初始条件

CommandManager 的 Condition 下拉列表中的 Initial Condition 工具用于指定分析开始时的流体条件。例如，如果在施加进一步的质量流量之前，管中的流体以 1 m/s 的速度流动，那么您可以在此处指定此类条件。使用该工具的步骤如下。

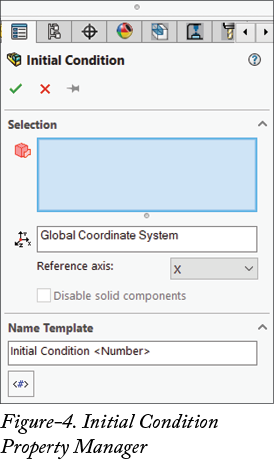

从菜单栏的 Tools > Flow Simulation > Insert 菜单中单击 Initial Condition 工具。您也可以从功能区激活该工具。将显示 Initial Condition 属性管理器；请参阅图 4。

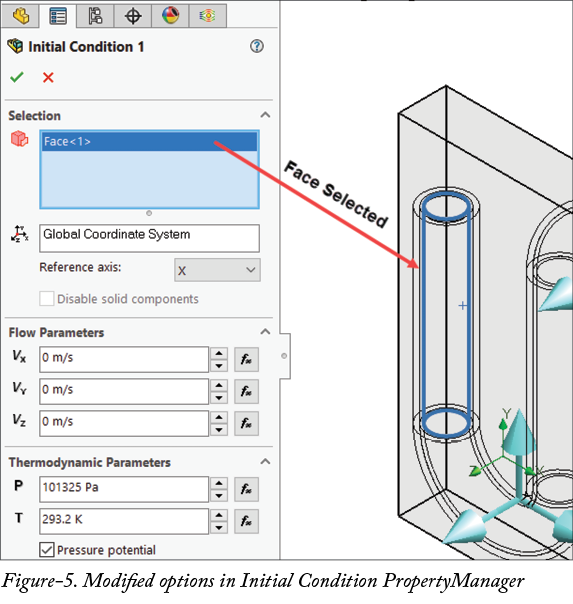

定义热源

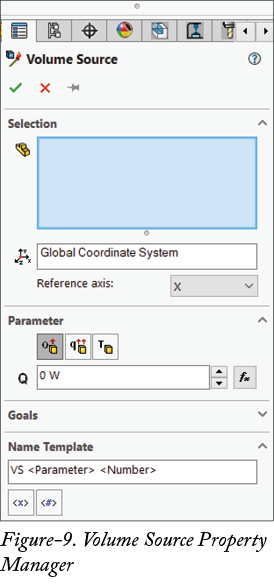

在 SolidWorks Flow Simulation 中，您可以通过两种方式在分析模型中定义热源：

接下来将讨论这两种方式的步骤。

当热量仅从选定表面产生时，可使用表面热源。应用表面热源的步骤如下。

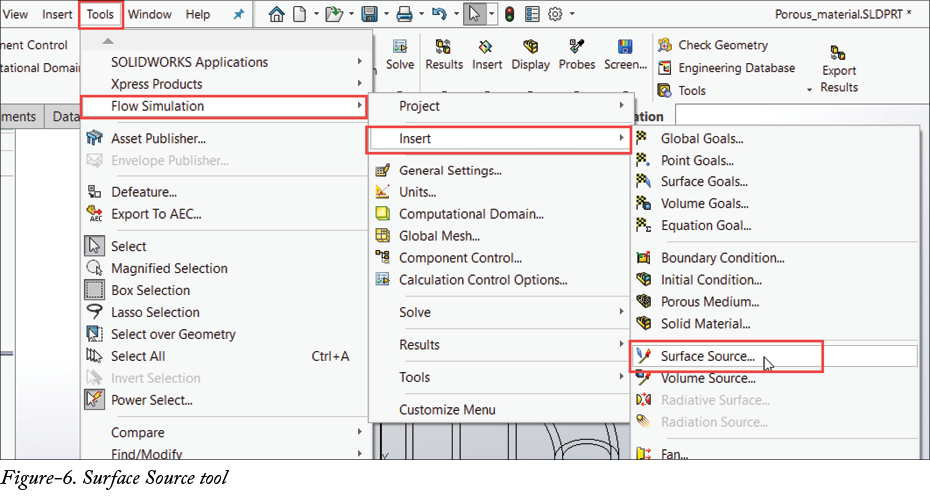

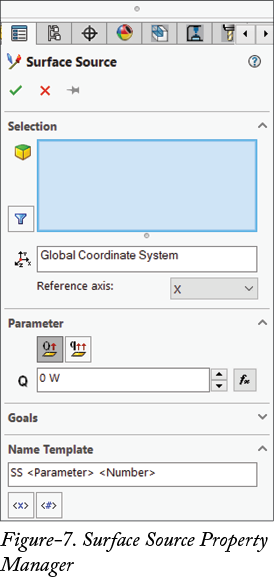

从 Tools > Flow Simulation > Insert 菜单中单击 Surface Source 工具；请参阅图 6。将显示 Surface Source 属性管理器；请参阅图 7。

选择要用作热生成源的面/表面。
定义热生成率有两种方式。您可以设置选定表面的总热生成量，也可以设置每单位表面积的热生成率。如果要指定所有选定表面的总热生成量，请从属性管理器的 Parameter 部分中选择 Heat Generation Rate 按钮。如果要指定每平方米表面的总热生成量，请从属性管理器的 Parameter 部分中选择 Surface Heat Generation Rate 按钮。

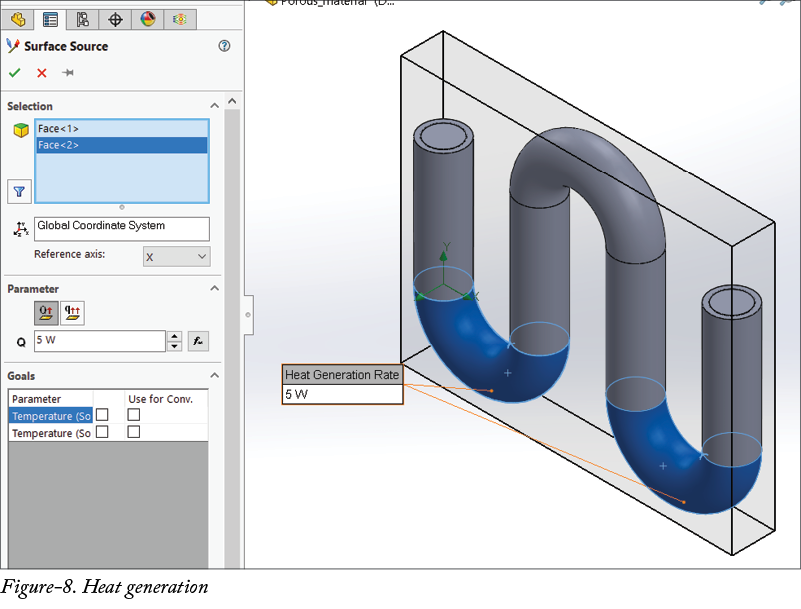

在 Parameters 部分的编辑框中指定所需的热生成率值；请参阅图 8。
