应用辐射源
Radiation Source 工具用于为分析创建辐射源。创建辐射源的步骤如下。
- 从

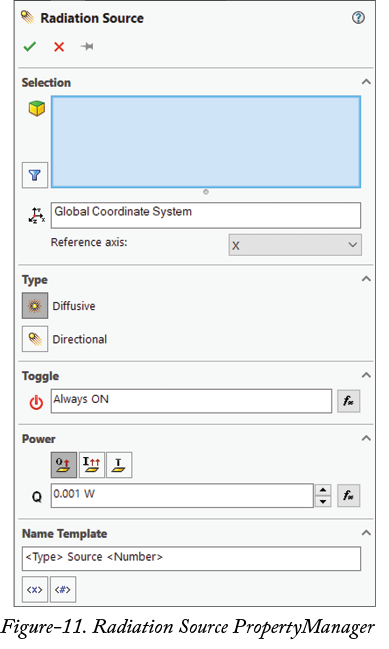

Tools>Flow Simulation>Insert菜单中，或从功能区中的Sources下拉列表中单击Radiation Source工具。将显示Radiation Source属性管理器；请参阅图 11。
- 选择要作为辐射源的面。
-
从属性管理器的
Type部分中选择辐射源类型。如果热量要向所有方向扩散，请选择Diffusive按钮。如果热量要沿指定方向耗散，请选择Directional按钮。 -
从
Toggle展开项中单击Dependency按钮，以定义源是在整个分析期间都处于活动状态，还是依赖于分析的某个参数，如时间、分析目标、迭代等。单击此按钮后，将显示Dependency对话框。该对话框的参数已在前面讨论过。 -
从
Type展开项中选择Directional按钮后，属性管理器中将显示Direction部分。如果要使辐射方向垂直于选定的面/平面，请从Direction部分中选择Define As Normal to Plane按钮。如果要指定热辐射在每个方向上的分量，请选择Define As 3D Vector按钮。在相应的编辑框中输入所需值。如果辐射向所有方向均匀传递，请从Type展开项中选择Diffusive按钮。 -
从
Power部分中选择所需按钮，并在相应的编辑框中指定热辐射功率值。 - 指定所需参数后，从属性管理器中单击 OK 按钮以创建辐射源。
