传递边界条件
Transferred Boundary Condition 工具用于将任何先前分析的结果作为新分析的边界条件进行传递。使用该工具的步骤如下。
- 从

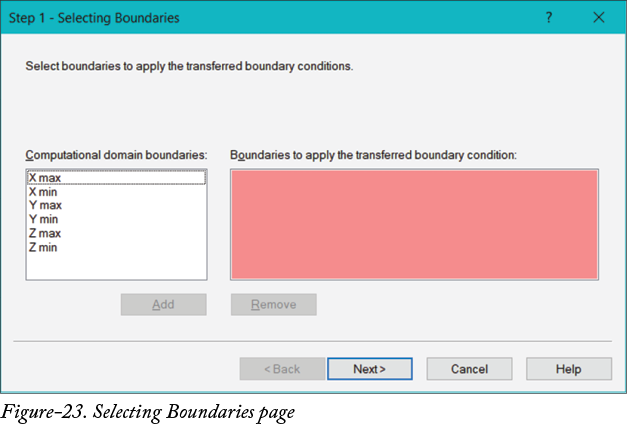

Tools>Flow Simulation>Insert> 菜单中单击Transferred Boundary Condition工具。将显示对话框的Selecting Boundaries页面；请参阅图 23。
-
从域列表中选择所需选项，并单击
Add按钮。分析结果的边界条件将应用到选定边界。 -
单击

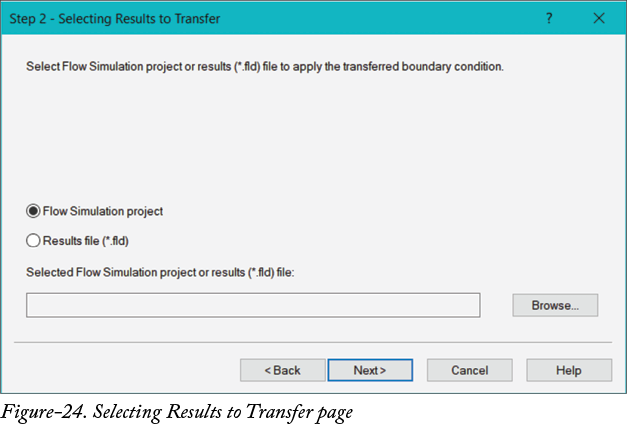

Next>按钮。将显示对话框的Selecting Results to Transfer页面；请参阅图 24。
-
如果要从某个 Flow Simulation 项目传递边界条件，请选择
Flow Simulation project单选按钮。如果要从某个分析的结果文件传递边界条件，请选择Results file单选按钮。 -
单击
Browse按钮，并选择所需项目/结果文件。 -
单击

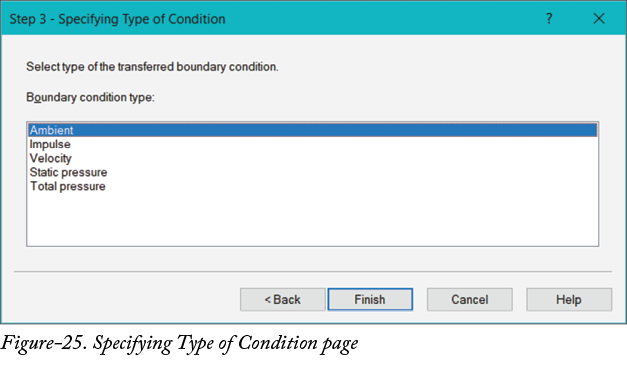

Next>按钮。将显示对话框的Specifying Type of Condition页面；请参阅图 25。
- 选择要传递的边界条件类型，并单击

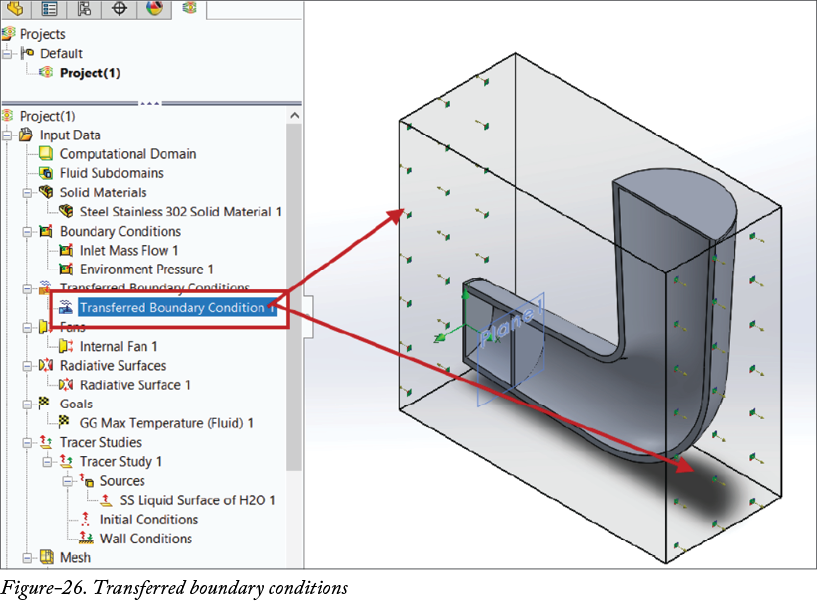

Finish按钮。传递的边界条件将显示出来；请参阅图 26。
