辐射表面

辐射表面

如果您求解涉及固体热传导的问题，其中来自固体或固体之间的辐射传热与对流传热相比很明显，则可以使用辐射表面选项来标记此类面。接下来给出了定义辐射表面的步骤。

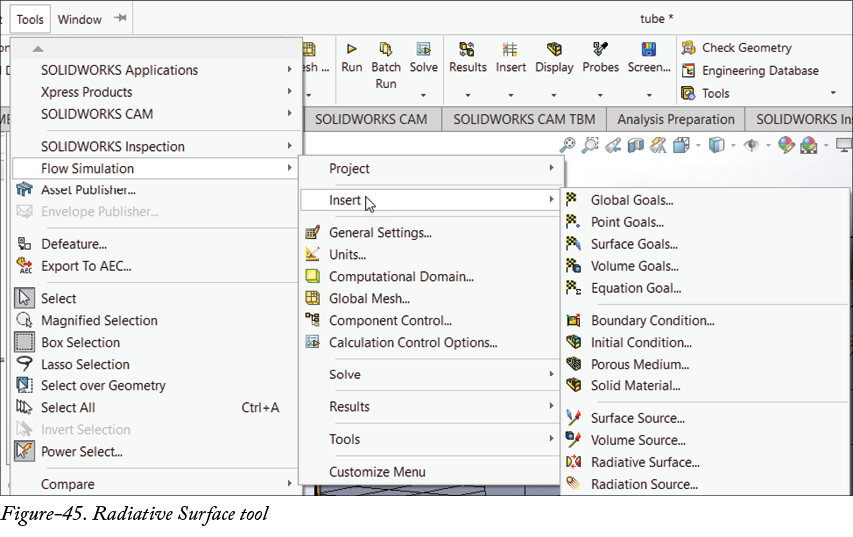

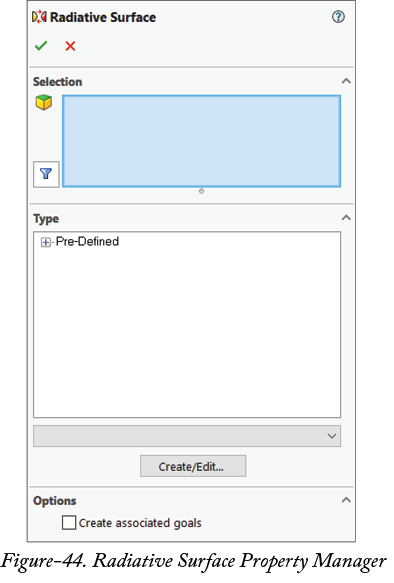

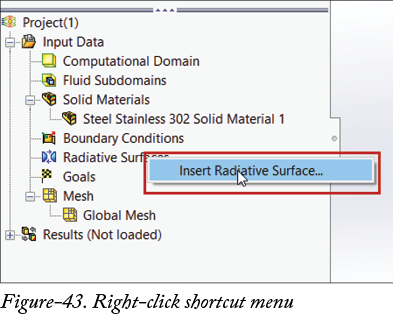

• 右键单击 Flow Simulation 分析树中的 辐射表面（Radiative Surfaces） 选项，然后选择 插入辐射表面（Insert Radiative Surface）；参见图 43。将显示 辐射表面（Radiative Surface） PropertyManager；参见图 44。您也可以从菜单栏中选择该工具；参见图 45。

• 选择要为其指定辐射属性的面。
• 从 类型（Type） 选择框中展开 预定义（Pre-Defined） 类别，然后选择所需选项。接下来给出了主要的辐射表面类型。

吸收壁面：吸收壁面是一种吸收所有入射辐射且不将其辐射回去的表面类型。

黑体壁面：黑体壁面是一种表面发射率为 1 的表面类型。这意味着所有入射辐射都被完全吸收，并且热量根据 Stefan-Boltzmann 定律发射。

非辐射表面：非辐射表面是不参与辐射传热的表面，即既不发射也不吸收热辐射。因此，到达非辐射表面的射线不会影响壁面温度（此外，壁面不透明，因此射线会停在那里），并且没有起始射线意味着对于所有其他壁面，非辐射表面被视为温度为零的壁面，并且所有入射能量都消失。

真实表面：真实表面是具有基于其材料属性的不同发射率的真实材料的表面。

对称：如果辐射表面表示理想反射表面（镜子），其反射率 r = 1 且镜面系数 fs = 1，请选择 对称（Symmetry） 选项。如果您在壁面上使用 理想壁面（Ideal Wall） 条件来指定问题对称平面，并且项目中考虑了辐射传热，则必须在此壁面处指定 对称（Symmetry） 辐射表面。

白体壁面：如果表面发射率等于 0（即白体的发射率），请选择 白体壁面（Whitebody wall） 选项，以便表面完全反射所有入射辐射（根据 Lambert 定律），并且表面温度不影响辐射传热。

• 设置所需参数后，单击 确定（OK） 按钮以创建辐射表面。
