电气源
Electrical Source 工具用于为选定面定义电流和电压等属性。根据指定的电气条件，将按照工程数据库生成焦耳热。使用该工具的步骤如下。
-
从功能区 Flow Simulation CommandManager 中的

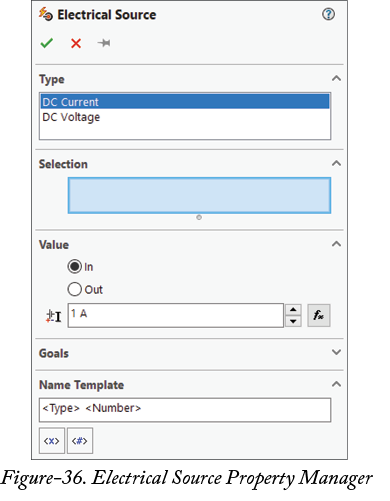

Electrical Features下拉列表中单击Electrical Source工具。将显示Electrical Source属性管理器；请参阅图 36。 -
从
Type展开项中选择所需选项，以定义是要将选定面的电流值还是电压值指定为源。 - 选择要定义为电气源的所需面。
-
从
Value展开项中选择所需单选按钮，以定义电流流动方向。 -
在
Current/Voltage编辑框中指定所需值。 - 如前所述设置其他参数，并从属性管理器中单击 OK 按钮。
