计算域
计算域是执行流动和传热计算的区域。当您使用 向导（Wizard） 工具创建新项目时，Flow Simulation 会自动创建包围模型的计算域。
对于外部流动，计算域的边界平面会自动与模型保持距离。
对于内部流动，如果考虑固体中的热传导，计算域的边界平面会自动包络整个模型。如果不考虑固体中的热传导，则域中仅考虑模型的流道。
接下来将讨论设置计算域的步骤。
-

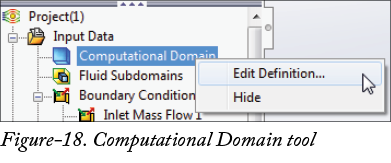

右键单击 Flow Simulation 分析树中的
计算域（Computational Domain）选项。将显示右键快捷菜单；参见图 18。 -

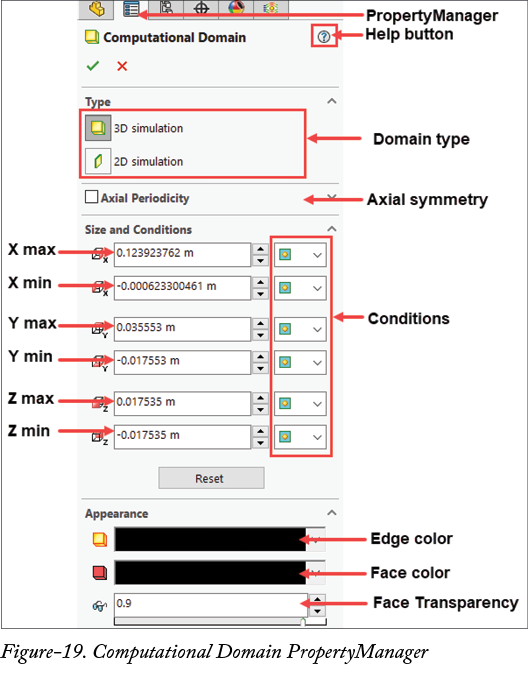

单击显示菜单中的
编辑定义（Edit Definition）按钮。将显示计算域（Computational Domain）PropertyManager；参见图 19。请注意，您也可以单击功能区中 CommandManager 的计算域（Computational Domain）工具来激活该工具。
-
如果要为分析创建三维域，请单击
类型（Type）卷展栏中的3D 仿真（3D simulation）按钮。 -
如果要为分析创建二维计算域，请单击
类型（Type）卷展栏中的2D 仿真（2D simulation）按钮。请注意，使用 2D 仿真可更快地生成结果。 -

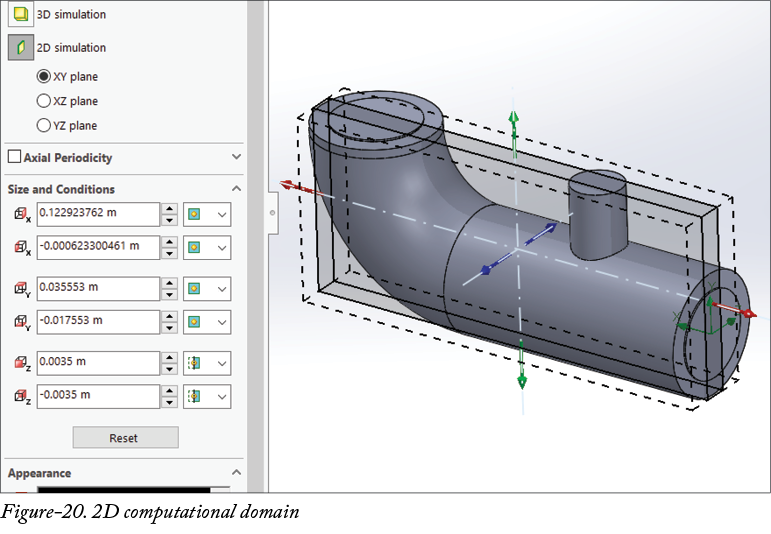

如果您已单击
2D 仿真（2D simulation）按钮，请在2D 仿真（2D simulation）按钮下方选择所需平面的单选按钮。将显示指定尺寸和条件的计算域；参见图 20。

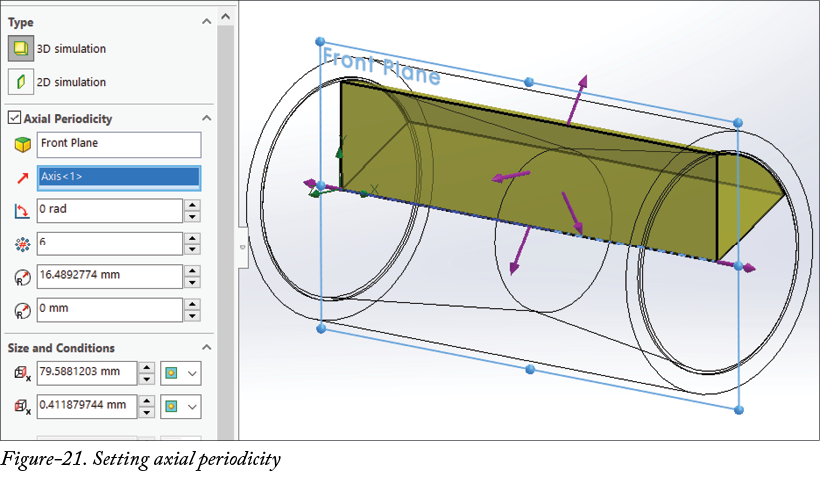

- 如果您的模型是绕轴对称的管状形式，并且管中一个扇区的流动可以代表整圈管的流动，请选中
轴向周期性（Axial Periodicity）复选框。选中此复选框后，轴向周期性选项将变为可用。选择切割零件的平面面或基准面。系统将要求您选择轴。选择管绕其对称的轴。根据需要，在起始角度（Start Angle）、扇区数（Number of Sectors）、最大半径（Max Radius）和最小半径（Min Radius）编辑框中指定其他周期性参数；参见图 21。
-
单击
尺寸和条件（Size and Conditions）部分中的所需编辑框，然后输入所需值，以指定计算域沿 X、Y 和 Z 轴的限制。 -
如果要重置输入的 X、Y 和 Z 值，请单击
重置（Reset）按钮。 -
单击
外观（Appearance）部分中的边线颜色（Edge Color）编辑框，然后单击特定颜色以选择边线颜色。 -
单击
外观（Appearance）部分中的面颜色（Face Color）编辑框，然后单击特定颜色以选择正面或面颜色。 -
单击
面透明度（Face transparency）编辑框，然后输入面透明度的所需值。您也可以通过移动滑块来选择面的透明度。 -
指定参数后，单击
计算域（Computational Domain）PropertyManager 中的确定（OK）按钮。计算域将被更新。
