热连接
Thermal Joint 工具用于在选定面之间创建连接，使热量可以从一个对象传递到另一个对象。热连接允许指定两个面之间的传热率。使用该工具的步骤如下。
- 从

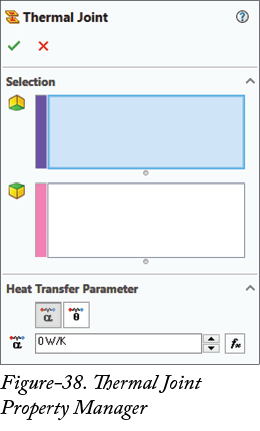

Tools>Flow Simulation>Insert> 菜单中单击Thermal Joint工具。将显示Thermal Joint属性管理器；请参阅图 38。
-
选择第一组的面，并单击
Second Group of Faces to Joint选择框。系统将要求您为第二组选择面。 - 为第二组选择面。请注意，两组的面可以直接接触，也可以不直接接触。
-
如果要指定传热系数值，请从属性管理器的
Heat Transfer Parameter部分中单击Heat Transfer Coefficient (Integral)按钮。如果要指定热阻值，请从属性管理器的Heat Transfer Parameter部分中单击Thermal Resistance (Integral)按钮。 -
在
Heat Transfer Parameter展开项中指定所需值，并从属性管理器中单击 OK 按钮以应用连接。
