IGBT

IGBT 工具用于向零件施加电压或电流，并在分析中将其转换为绝缘栅双极晶体管，以计算零件中热生成的影响。使用该工具的步骤如下。

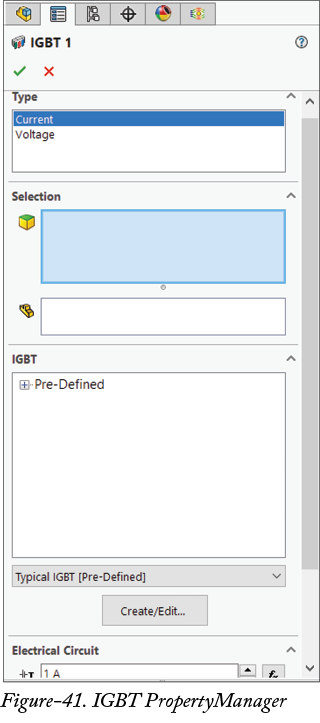

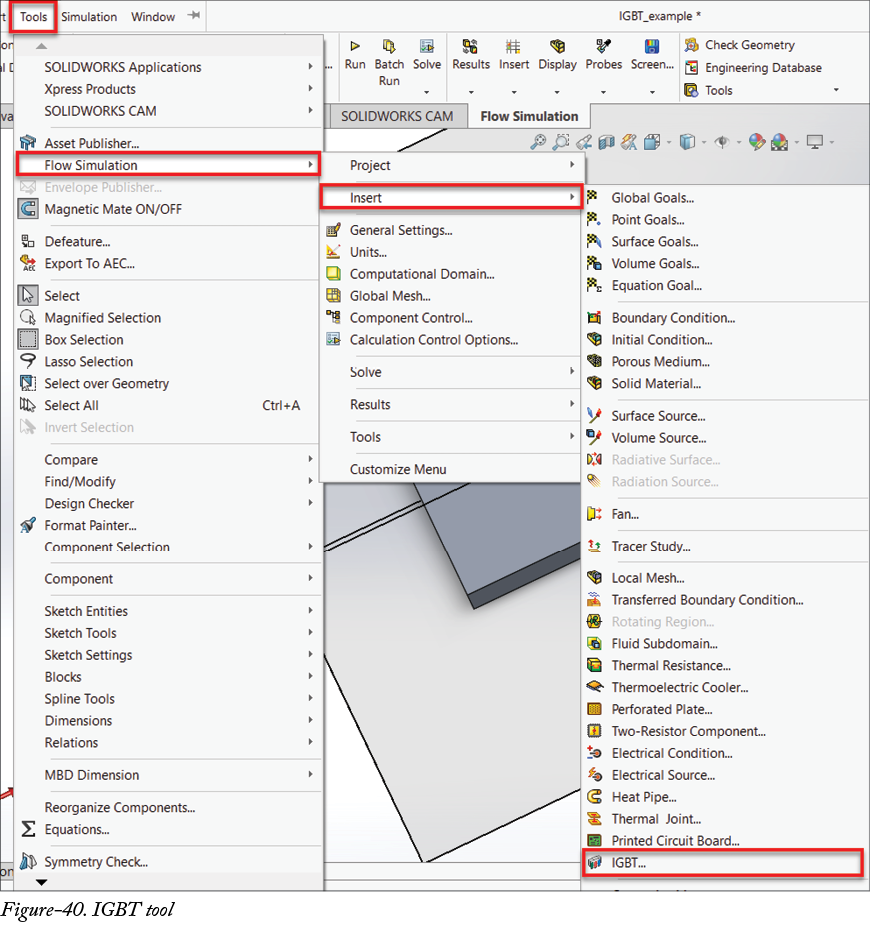

从 Tools > Flow simulation > Insert 菜单中单击 IGBT 工具；请参阅图 40。将显示 IGBT 属性管理器；请参阅图 41。

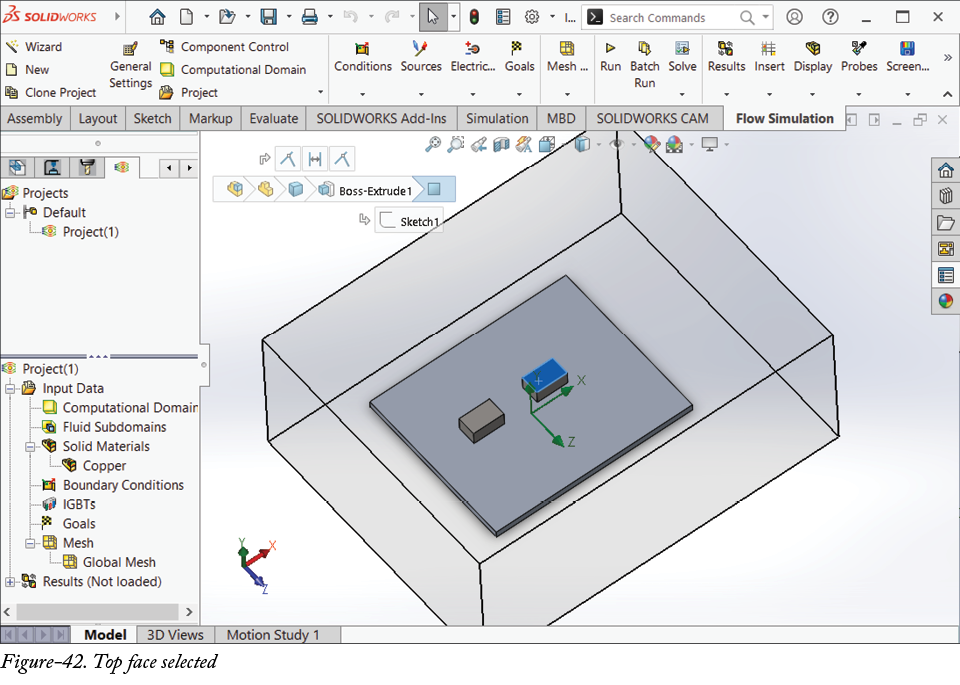

选择装配体中要应用 IGBT 属性的零件顶面；请参阅图 42。请注意，在使用此工具之前，必须为装配体中的基础零件（PCB）应用实体材料属性。
从属性管理器的 IGBT 展开项中的 Pre-Defined 节点选择 Typical IGBT 选项。
如果您在属性管理器顶部的 Type 选择框中选择了 Current 选项，请在 Electric Circuit 展开项的 Current 编辑框中指定电流值；如果在该选择框中选择了 Voltage 选项，请在 Voltage 编辑框中指定电压值。
从 Displayed Temperature 下拉列表中选择所需选项，以定义分析后如何生成温度结果。

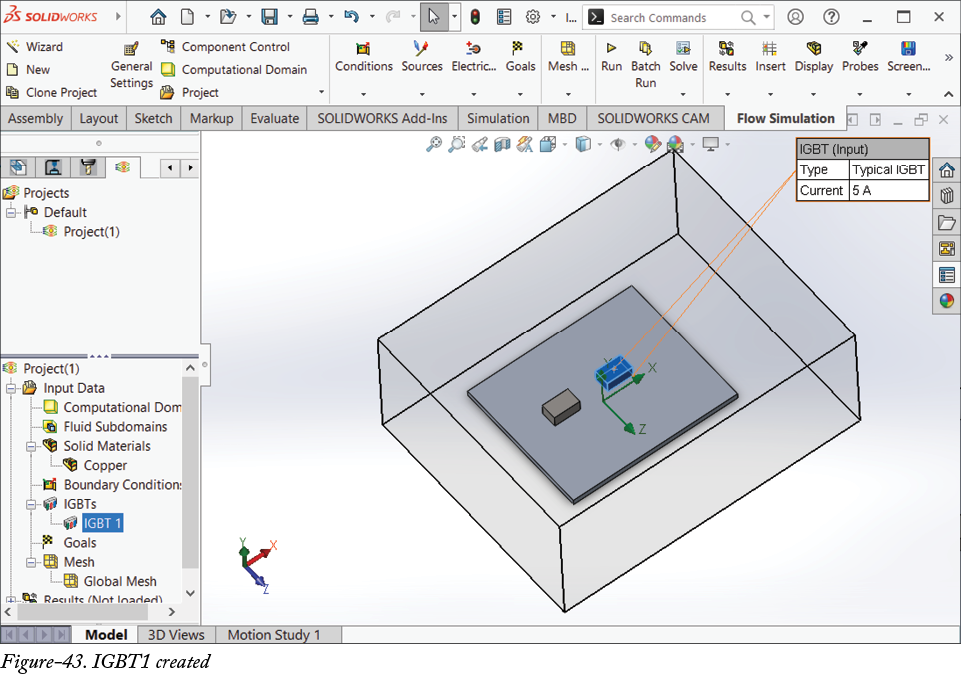

指定参数后，单击 OK 按钮。IGBT 1 将添加到项目中；请参阅图 43。

自测

Q1. 以下哪个工具用于表示 CFD 问题中流体流动的过滤器？

(a) 多孔介质

(b) 穿孔板

(d) 接触热阻

Q2. 以下哪个工具用于定义部件的热生成率？

(a) 表面源

(b) 体积源

(d) 热电制冷器

Q3. 以下哪个工具用于表示风扇之后允许流体在受限条件下传递的带孔面？

(a) 多孔介质

(b) 穿孔板

(d) 接触热阻

Q4. 以下哪个工具用于使用表格数据定义流体强制流动？

(a) 边界条件

(b) 风扇

(d) 热电制冷器

Q5. 以下哪个工具用于追踪 HVAC 系统中二氧化氮的流动？

(a) 散热器模拟

(b) 示踪研究

(d) 全局目标

Q6. 以下哪个工具用于定义接触处流体与固体边界之间的热阻？

(a) 双电阻部件

(b) 散热器模拟

(d) 热管

Q7. .................. 工具用于在分析中将零件转换为绝缘栅双极晶体管，以计算零件中热生成的影响。
