定义机床

定义机床

定义机床工具用于定义机床类型和其他相关参数，以根据工作创建机床设置。定义机床的步骤如下。

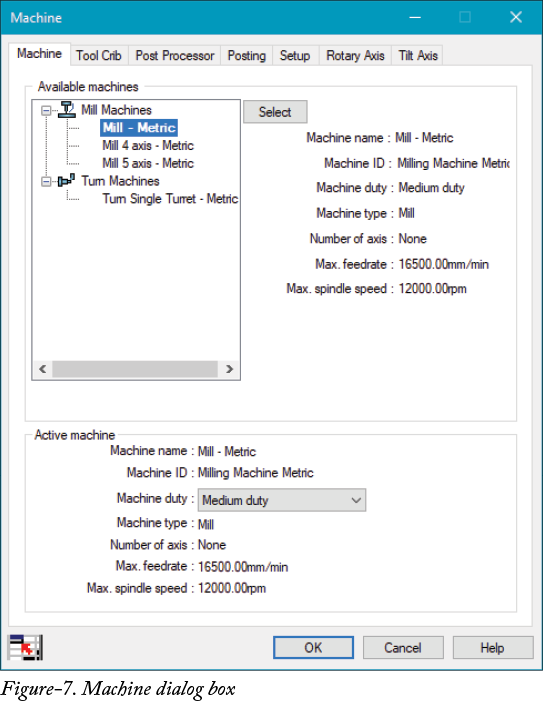

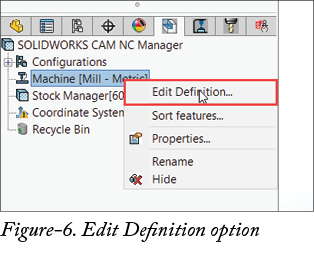

• 打开零件文件后，从 SOLIDWORKS CAM FeatureManager 设计树中右键单击机床 [铣削-公制] 选项，然后选择编辑定义选项；参考图 6。将显示机床对话框；参考图 7。

• 从机床列表中选择所需的机床，并设置与机床相关的参数。

设置刀具库

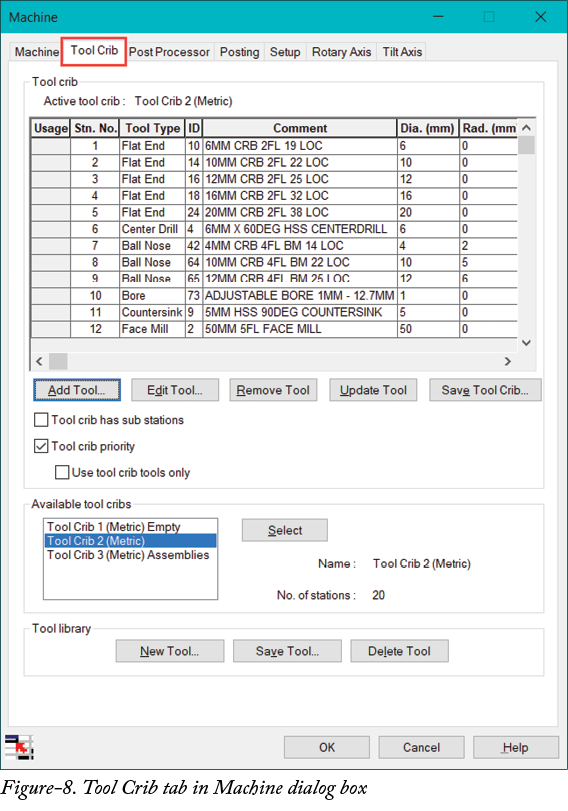

• 单击对话框中的刀具库选项卡。对话框将如图 8 所示显示。
• 默认情况下，用于执行各种操作的刀具可在刀具库中找到。您可以根据机床的刀库添加或移除刀具。

添加刀具

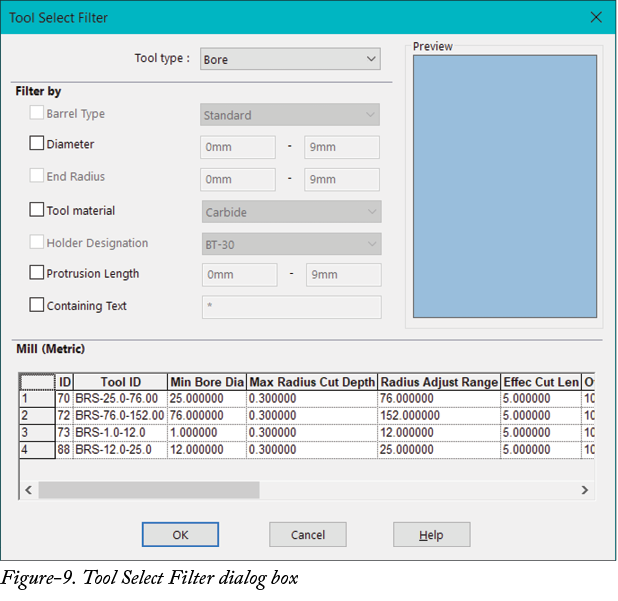

• 要添加刀具，请单击对话框中的添加刀具按钮。将显示刀具选择过滤器对话框；参考图 9。

• 单击刀具类型下拉菜单，选择要添加到刀具库中的所需刀具类型。例如，如果您想使用球头切削刀具，则从下拉菜单中选择球头选项。
• 为刀具设置所需的过滤器，并选择要添加的所需刀具。

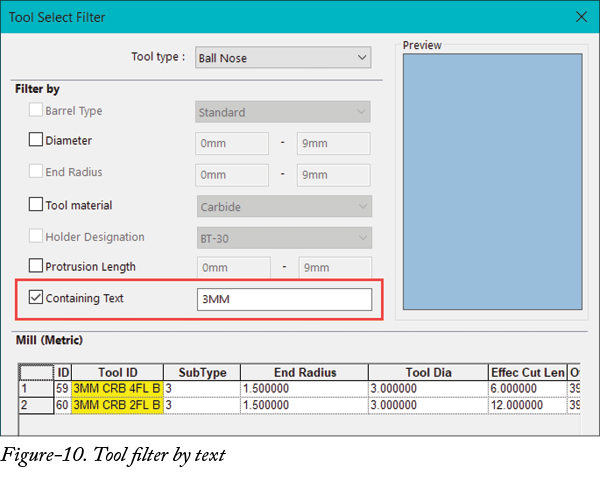

• 您也可以通过指定刀具名称的关键字来搜索刀具。为此，选中包含文本复选框，在相应的编辑框中输入所需刀具的名称，然后按 TAB 键。将显示包含关键字的刀具列表；参考图 10。

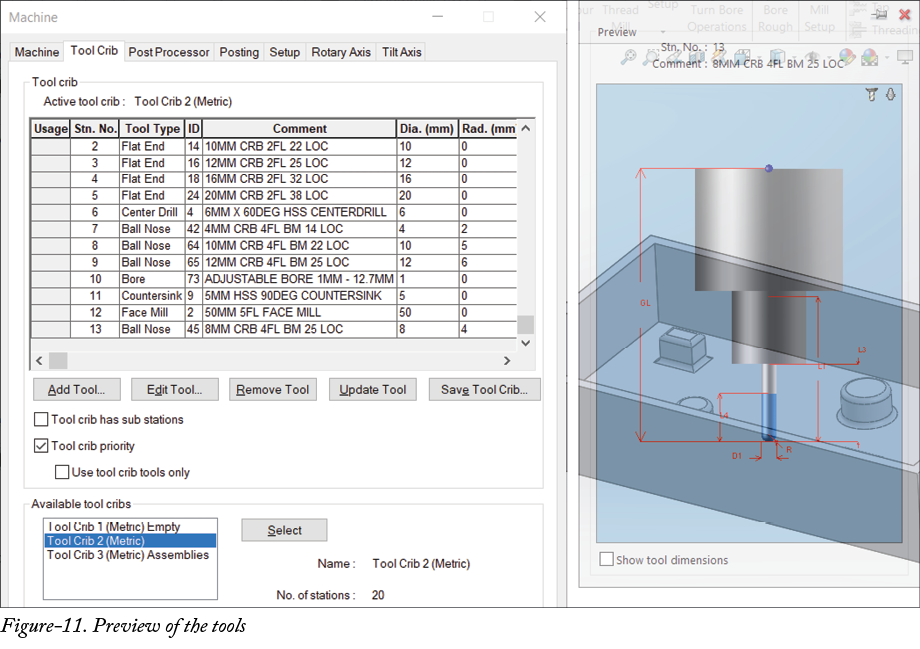

• 从列表中选择所需的刀具，然后单击对话框中的确定按钮。刀具将被添加到列表中，并显示刀具预览；参考图 11。

编辑刀具

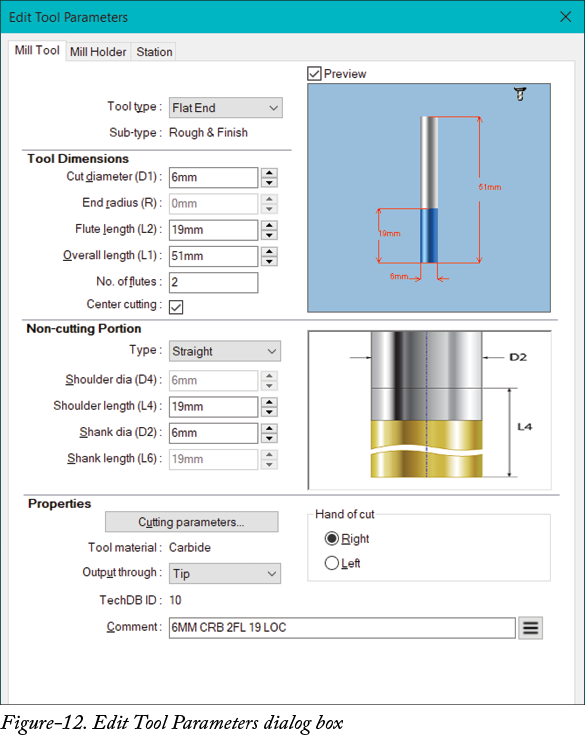

• 从列表中选择要编辑的刀具，然后单击编辑刀具按钮。将显示编辑刀具参数对话框；参考图 12。
• 在对话框中设置所需的参数。请注意，您还可以为刀具设置刀柄和刀位。
• 设置刀具后，单击确定按钮。（您将在本书后面了解更多关于刀具参数的内容。）

从刀具库中移除刀具

• 选择要从刀具库中移除的刀具，然后单击对话框中的移除刀具按钮。刀具将被移除。

更新数据库中的刀具

根据您在对话框中定义的参数，您可以更新 SolidWorks 中央数据库中刀具的定义。为此，在编辑刀具后，单击对话框中的更新刀具按钮。

保存刀具库

创建所需的刀具库后，您可以将其保存以供以后使用。步骤如下。

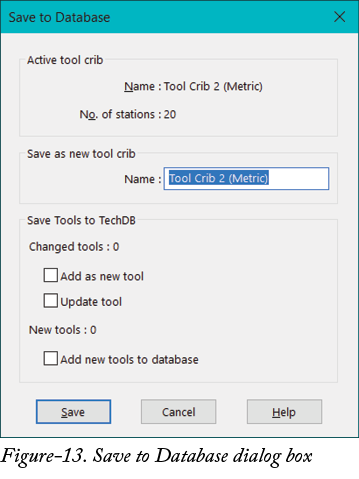

• 单击对话框中的保存刀具库按钮。将显示保存到数据库对话框；参考图 13。
• 设置所需的名称和参数，然后单击保存按钮。

在库中创建和保存新刀具

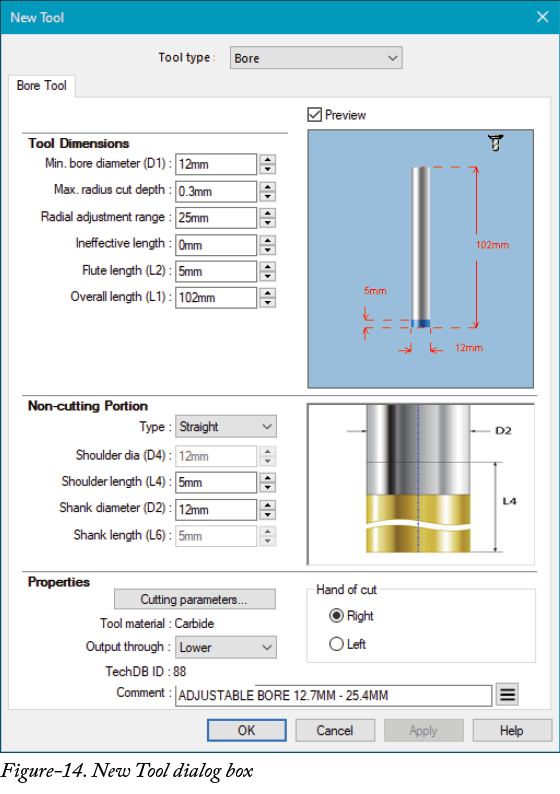

• 单击对话框刀具库区域中的新建刀具按钮。将显示新建刀具对话框，类似于编辑刀具参数对话框；参考图 14。

• 如前所述设置参数，然后单击确定按钮以创建刀具。刀具将被创建并添加到库以及刀具库中。
• 如果刀具未添加到库中，则从刀具库表中选择它，然后单击刀具库区域中的保存刀具按钮。

设置后置处理器参数

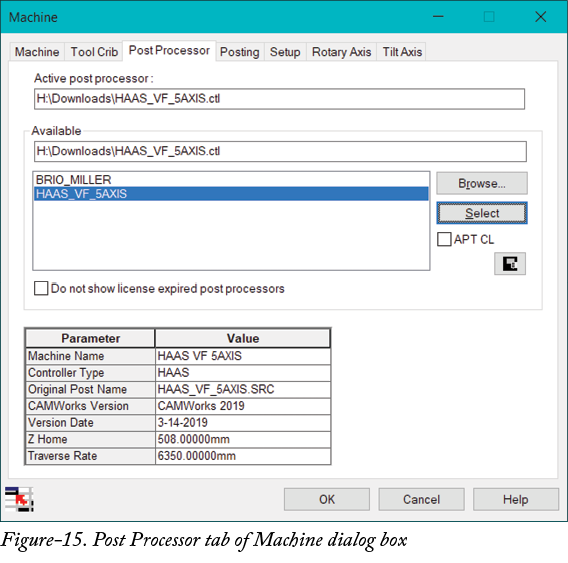

后置处理器用于根据机床控制器将 CAM 程序生成的代码转换为机床可读代码。后置处理器的选项可在机床对话框的后置处理器选项卡中找到；参考图 15。

• 从列表中选择所需的后置处理器，然后单击选择按钮。
• 如果您有更新的后置处理器，则单击浏览按钮。将显示打开对话框。
• 选择所需的后置处理器，然后单击打开按钮。

后置处理选项

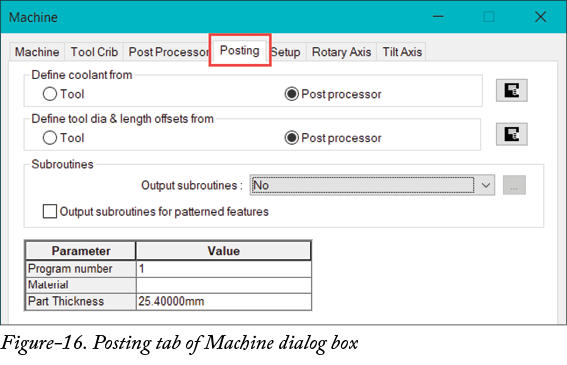

与后置处理冷却液偏置相关的选项可在后置处理选项卡中找到；参考图 16。

• 设置所需的参数，例如如何生成冷却液 NC 代码以及如何在机床程序中生成刀具直径和长度偏置。
• 您可以通过从输出子程序下拉菜单中选择相应的选项，在多个子程序中创建程序。
• 根据需要设置其他参数，然后单击确定按钮以应用参数。

设置选项

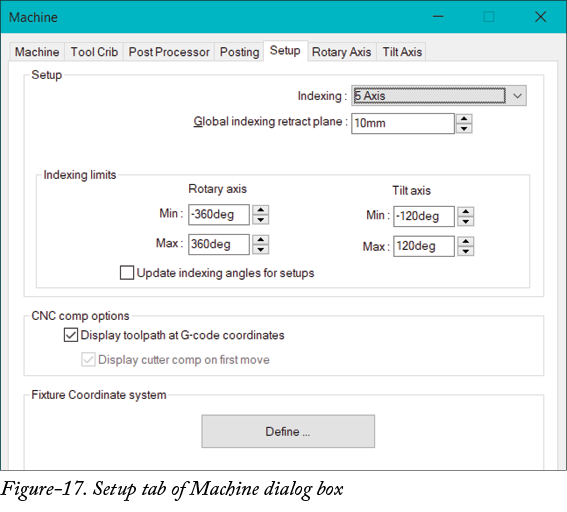

单击设置选项卡以定义机床的轴限制。选项将如图 17 所示显示。接下来讨论此对话框的选项。

• 从分度下拉菜单中选择无选项，将机床设置为 3 轴机床。从分度下拉菜单中选择 4 轴选项，将机床设置为 4 轴。从下拉菜单中选择 5 轴选项以创建 5 轴机床。
• 在对话框的相应部分中设置所需的旋转轴和倾斜轴角度限制。
• 选中更新设置的索引角度复选框，以在 NC 程序设置中也更新角度限制。
• 如前所述，在此选项卡中设置其他参数。

您可以如前所述设置对话框的其他参数。
