创建车镗操作

车镗操作（Turn Bore Operations）工具用于创建诸如车镗粗加工、车镗精加工、钻削、中心钻、攻丝和螺纹等操作。使用该工具的操作步骤将在下文给出。

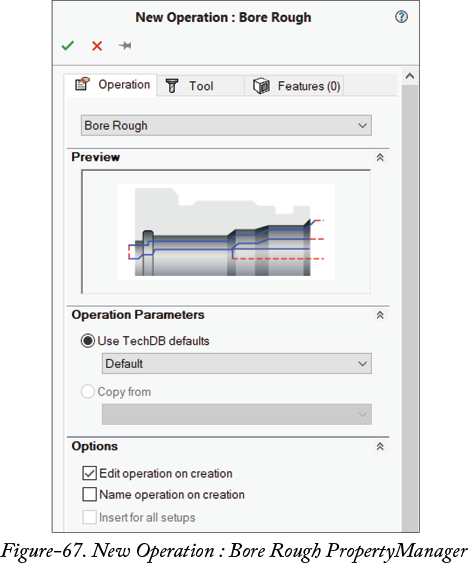

在功能区中单击 SOLIDWORKS CAM CommandManager 上的车镗操作（Turn Bore Operations）工具。将显示新建操作 PropertyManager；参见图-67。

车镗粗加工（Bore Rough）操作用于从孔中去除大量材料以增大其直径，这是钻头无法实现的。

在 PropertyManager 的 Operation Type 下拉列表中选择 Bore Rough 选项。选择所需的切削刀具以及要通过车镗粗加工进行加工的特征。

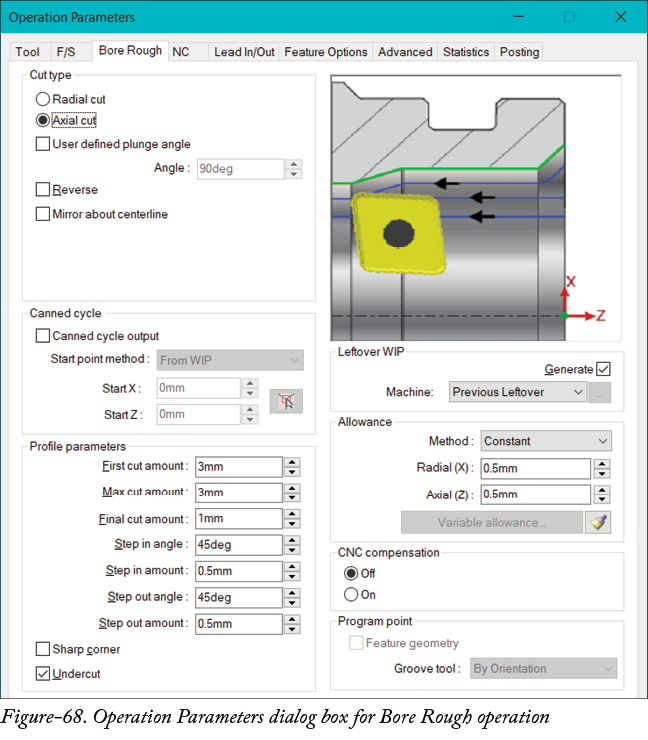

设置所需参数后，单击 PropertyManager 中的 OK 按钮。将显示带有车镗粗加工选项的操作参数（Operation Parameters）对话框；参见图-68。
此对话框中的选项与前面讨论的相同。设置所需参数后，单击对话框中的 OK 按钮。

车镗精加工（Bore Finish）操作用于在粗加工操作之后获得所需的孔内表面质量。创建车镗精加工操作的操作步骤将在下文给出。

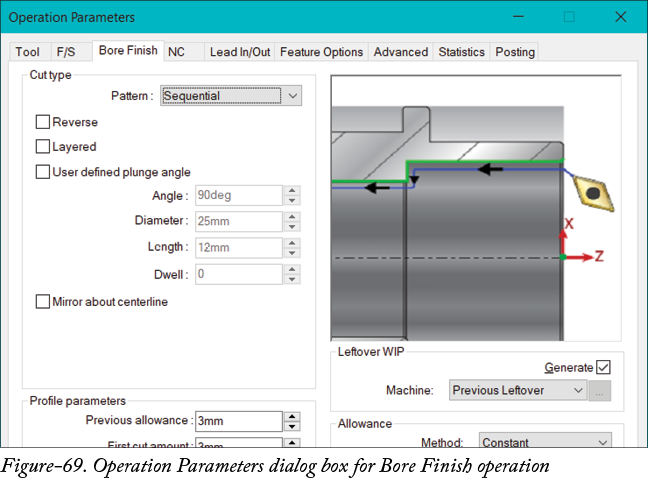

在 PropertyManager 的 Operation 选项卡中的 Operation Type 下拉列表中选择 Bore Finish 选项。为该操作选择所需的特征和切削刀具，然后单击 OK 按钮。将显示带有车镗精加工选项的操作参数对话框；参见图-69。

钻削（Drill）操作用于使用钻头切削刀具加工孔。创建钻削操作的操作步骤将在下文给出。

在 PropertyManager 的 Operation 选项卡中的 Operation Type 下拉列表中选择 Drill 选项。从 Tool 选项卡中选择所需尺寸的钻头，并从 Features 选项卡中选择要用于钻削的特征。

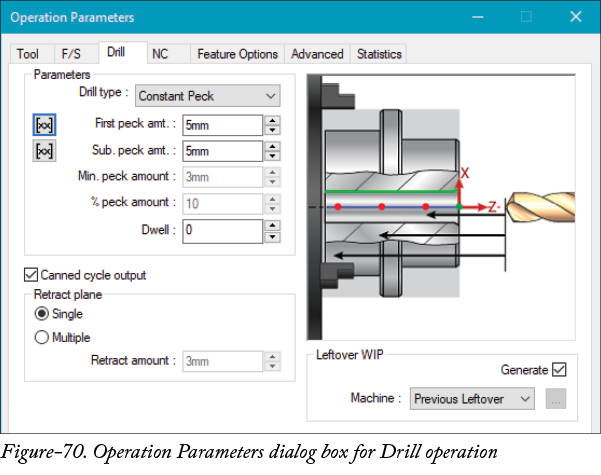

设置所需参数后，单击 OK 按钮。将显示带有钻削参数的操作参数对话框；参见图-70。

如果希望一步钻出孔，请从 Drill type 下拉列表中选择 Drilling 选项。钻头将一次到达指定深度。如果希望创建具有恒定啄钻量的啄钻，请从下拉列表中选择 Constant Peck 选项。如果希望以最小啄钻量的百分比指定啄钻量，请从 Drill type 下拉列表中选择 Percent Peck 选项。
对于点对点操作，单击 First peck amt. 和 Sub. pect amt. 编辑框左侧可用的按钮，将显示三个选项；参见图-71。

选择 Input Value 选项时，First Peck amount 将定义为绝对值。选择 Percent of Tool diameter 选项时，First Peck amount 将定义为所指定刀具直径的百分比。选择 Percent of Flute length 选项时，First Pect amount 将定义为所指定刀具刃长的百分比。
按照前面讨论的方法设置对话框中的其他参数，然后单击 OK 按钮。操作将被创建。

同样，您可以使用相应的选项创建中心钻（Center Drill）、攻丝（Tap）和螺纹（Thread）操作。

您可以按照第 5 章中讨论的方法生成、仿真和导出刀具路径。

自测题

Q1. 使用定义机床（Define Machine）工具，您可以为车床创建设置。（对/错）

Q2. 讨论工件偏置（work offset）在车削操作中的用途。

Q3. 如果您有中空工件，则可以从 Chuck Parameters PropertyManager 中选择 Jaws In 单选按钮，以便卡爪使用毛坯的内径夹持工件。（对/错）

Q4. 识别特征有两种方法，即 ................ 和平面剖切（Plane Section）。

Q5. 如果模型有多个槽，则单击 Keep visible 按钮，以便在创建一个槽特征后刀具不会退出。（对/错）

Q6. 关于主轴转速，SMM 和 RPM 的全称分别是什么？

Q7. 选中 Gouge check 复选框，以便在加工过程中避免整个零件形状和碰撞。（对/错）

Q8. 标准螺纹的进刀角度通常为 ......... 度。
