插入库对象

插入库对象

插入库对象工具用于插入先前通过创建库对象工具保存为 CAM 库对象的对象。接下来给出使用此工具的操作步骤。

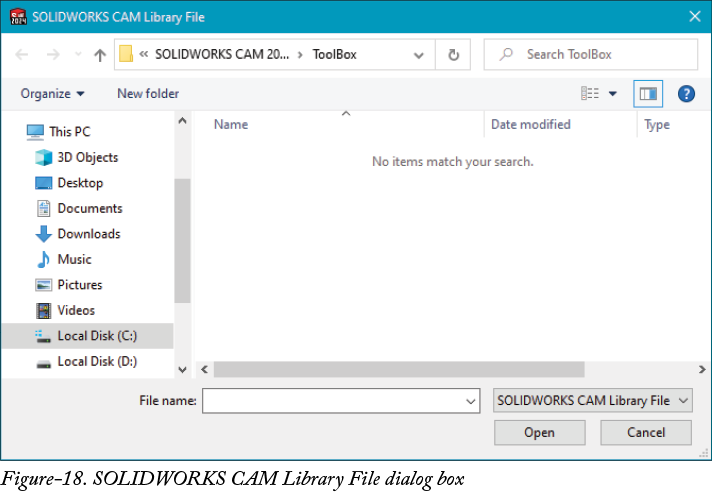

• 从功能区中 SOLIDWORKS CAM CommandManager 中单击插入库对象工具。将显示 SOLIDWORKS CAM 库文件对话框；请参考图-18。

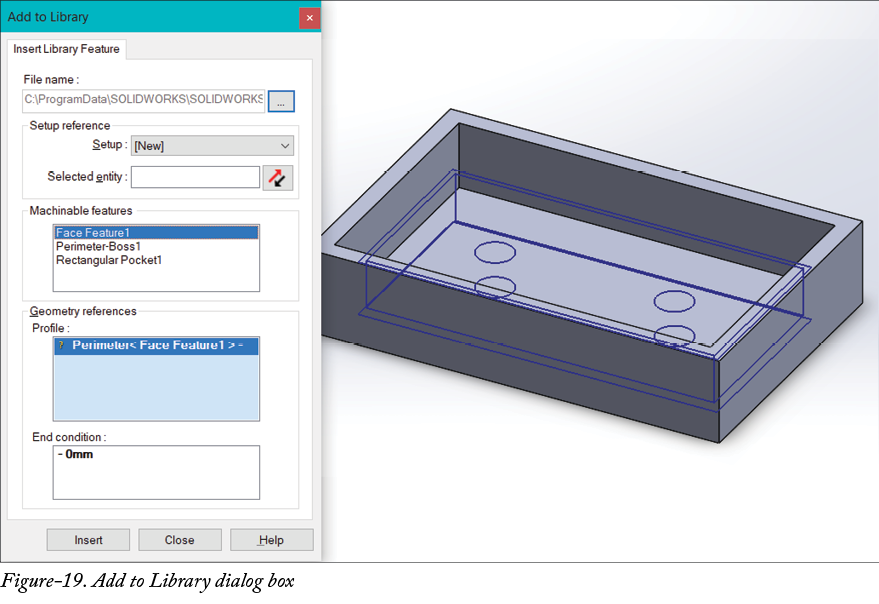

• 选择要插入到 CAM 模型中的所需文件，然后单击打开按钮。将显示带有加工特征预览的添加到库对话框；请参考图-19。

• 从可加工特征区域中选择您要更改参数的特征，并在对话框的几何参考区域中设置相关参数。
• 设置所需的参数后，从对话框中单击插入按钮。插入特征后将再次显示添加到库对话框。单击取消按钮以退出该工具。
