创建用户定义的刀具/刀柄

创建用户定义的刀具/刀柄

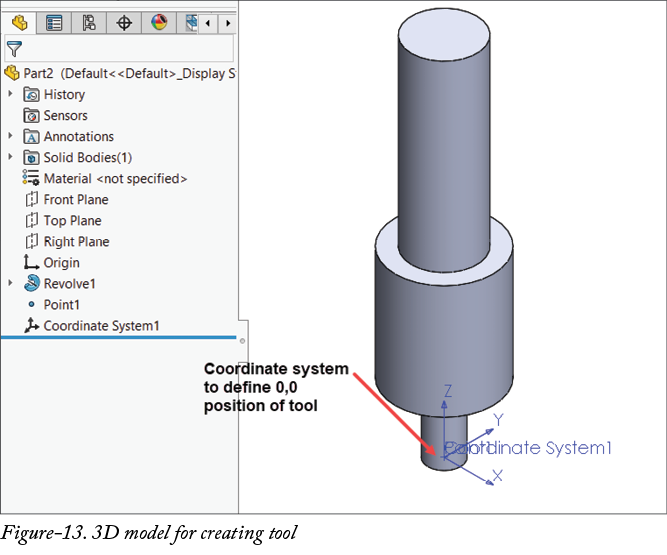

用户定义的刀具/刀柄工具用于使用在 SolidWorks 中创建的刀具/刀柄的 3D 模型来创建切削刀具/刀柄。请注意，模型必须应用坐标系以定义刀具的 0,0 点；请参考图-13。接下来给出使用此工具的操作步骤。

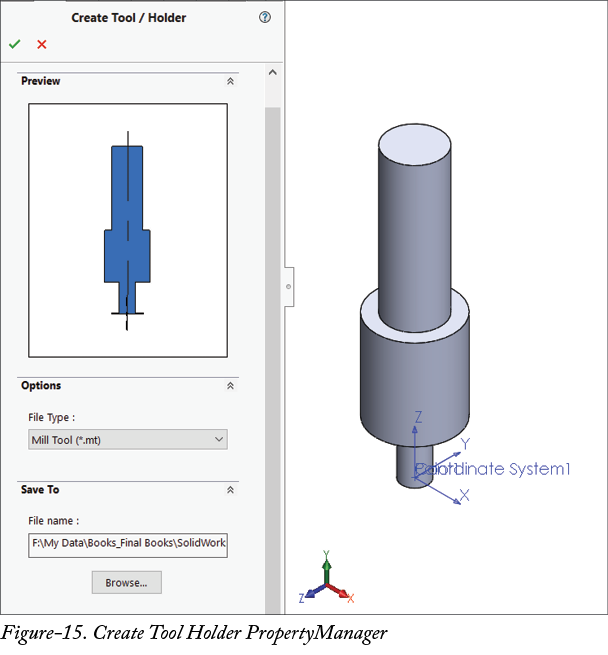

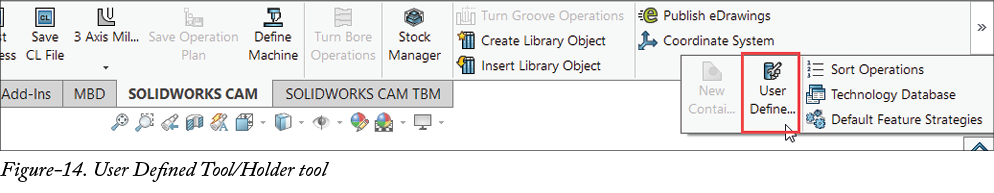

• 在 SolidWorks 中打开模型后，从功能区中展开的 SOLIDWORKS CAM CommandManager 中单击用户定义的刀具/刀柄工具；请参考图-14。将显示创建刀具/刀柄 PropertyManager；请参考图-15。

• 从文件类型下拉列表中选择所需的选项，以定义您是要创建刀柄、铣削刀具还是车削刀片。
• 从保存到展开栏中单击浏览按钮，并指定您要保存用户定义的刀具/刀柄文件的位置。
• 设置所需的参数后，从 PropertyManager 中单击 OK 按钮。铣削刀具/刀柄将被创建。
