创建 2.5 轴特征

创建 2.5 轴特征

2.5 轴铣削操作的限制是仅沿 2 个轴同时切削，而沿第 3 轴的高度保持固定。例如，切削刀具可以在 XY 平面上移动，但沿 Z 轴的移动将为零。请注意，在非切削行程期间，切削刀具可以自由地沿所有三个轴移动。在 SolidWorks CAM 中，我们可以创建 2.5 轴特征，稍后将用于生成刀具路径。接下来给出创建 2.5 轴特征的操作步骤。

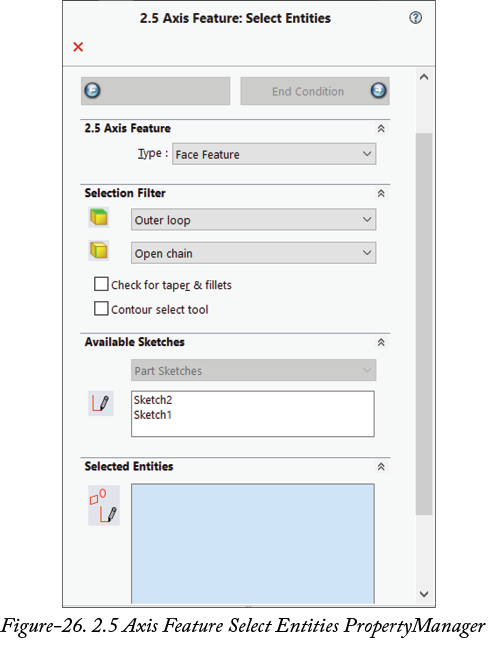

• 从工具 > SOLIDWORKS CAM > 新建 > 特征菜单中单击2.5 轴特征（2.5 Axis Feature）工具。将显示 2.5 轴特征：选择实体 PropertyManager；请参考图 26。

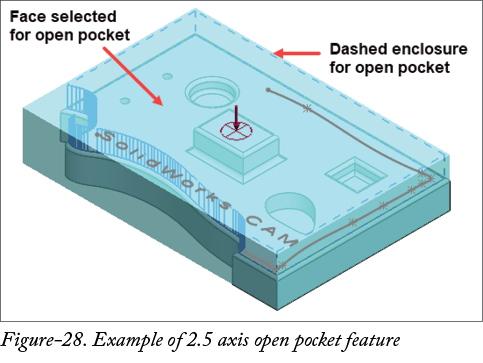

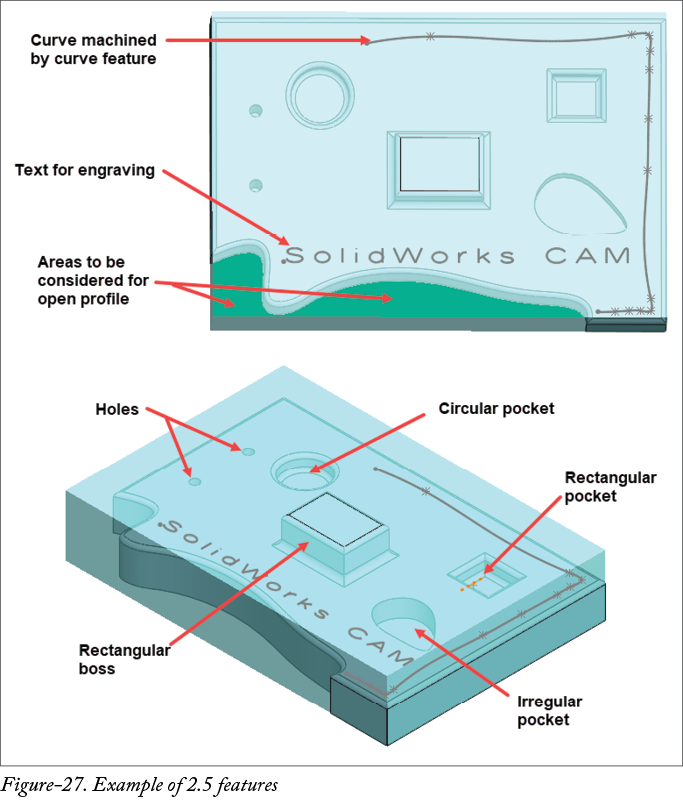

• 从类型下拉列表中选择所需选项，以定义切削策略。选择特征的示例如图 27 和图 28 所示。

接下来讨论创建这些特征的操作步骤。

创建面特征

• 从 PropertyManager 中的类型下拉列表中选择面特征选项，以从零件表面去除多余材料。这是对工件执行的第一个操作，用于从零件顶面去除多余材料。

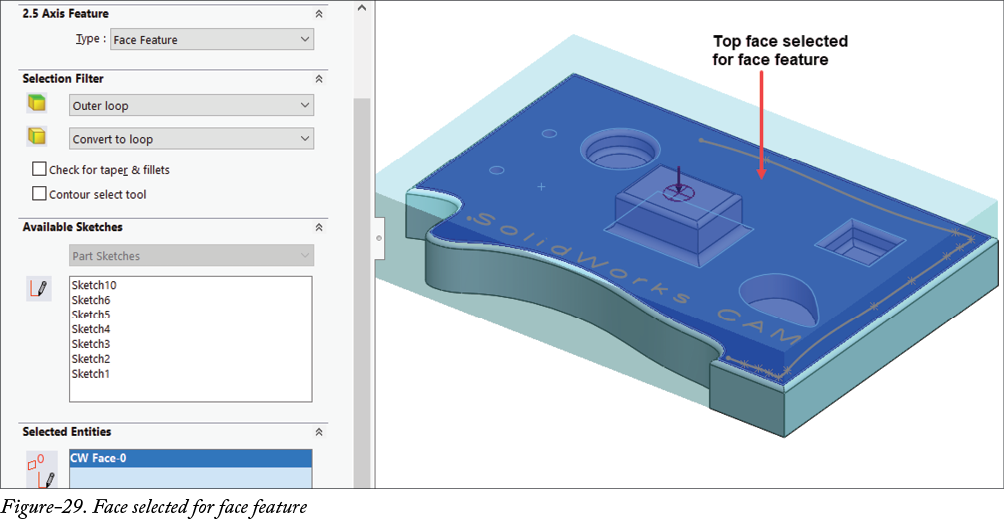

• 默认情况下，在选择过滤器 rollout 的面选择下拉列表中选择了外环选项。选择模型的顶面；请参考图 29。

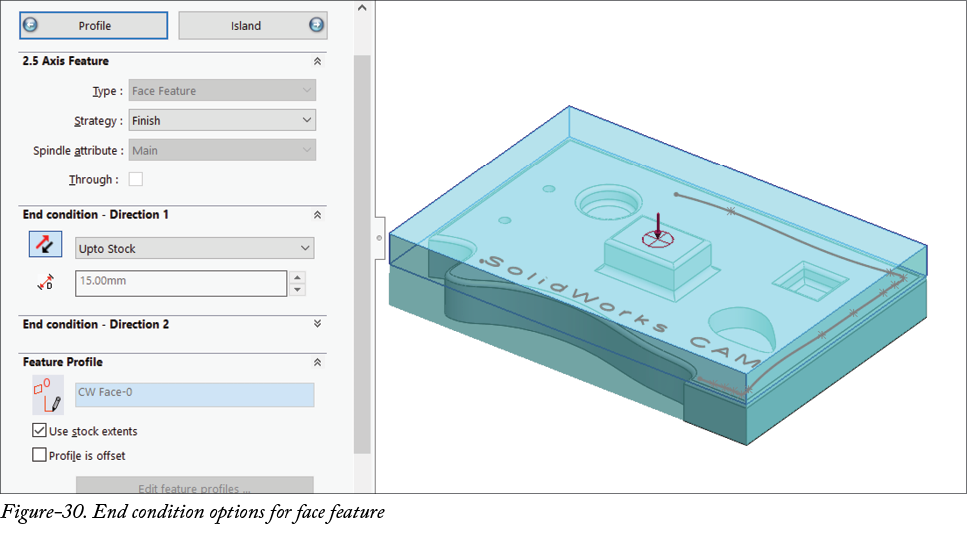

• 单击 PropertyManager 中的终止条件按钮，以定义相对于所选面在向上和向下方向上的切削深度。终止条件操作将显示在 PropertyManager 中；请参考图 30。

• 从策略下拉列表中选择所需选项，以定义要创建的加工特征类型。如果零件面上有岛，请从策略下拉列表中选择精加工 - 岛选项。
• 在终止条件 - 方向 1 和终止条件 - 方向 2 rollout 中设置所需值，以定义端面加工操作的范围。

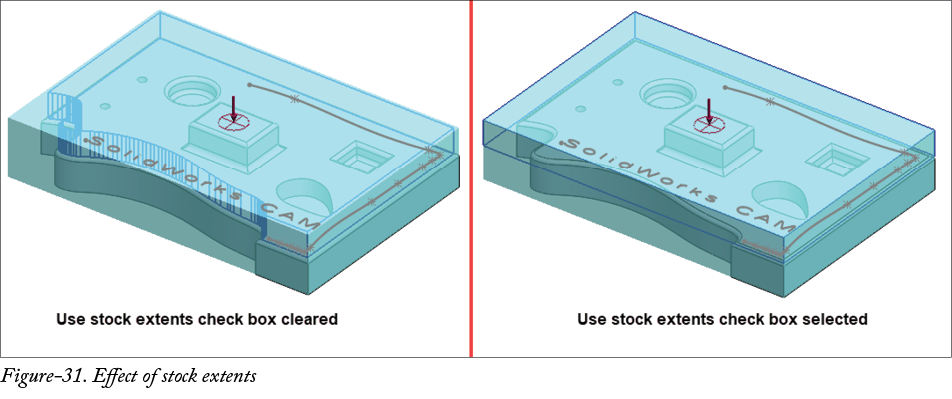

• 选择使用毛坯范围复选框，以从毛坯去除材料直到其范围，而不是使用所选面边界；请参考图 31。

• 如果工件具有锥形壁，请选择自动检测按钮以自动识别锥形壁。

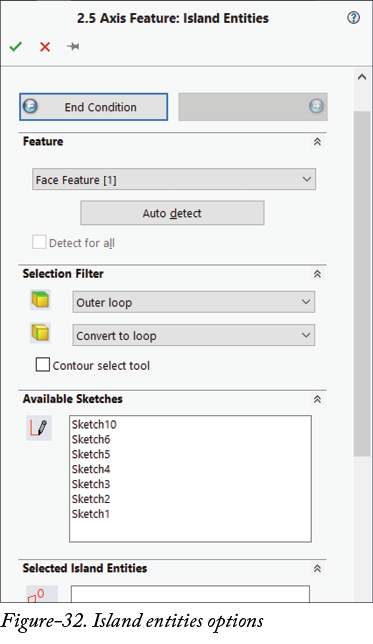

• 单击岛按钮以定义岛的面。将显示如图 32 所示的选项。

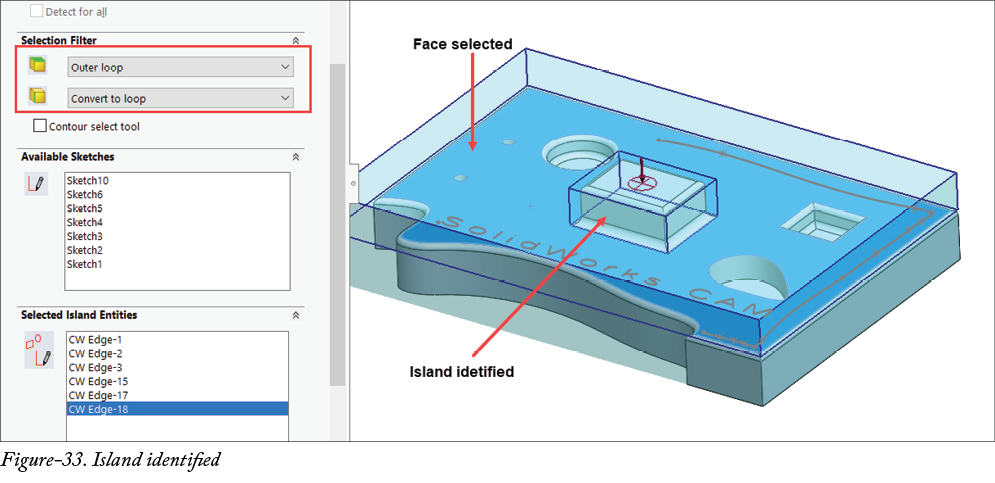

• 单击特征 rollout 中的自动检测按钮，以自动检测岛特征。岛将被选择并显示在选定岛实体选择框中。您可以如前面所讨论从选择框中移除实体，并使用选择过滤器手动选择岛；请参考图 33。确保从选定岛实体选择框中移除不必要的曲线。

• 在 PropertyManager 的终止条件 rollout 中设置岛的高度/深度。

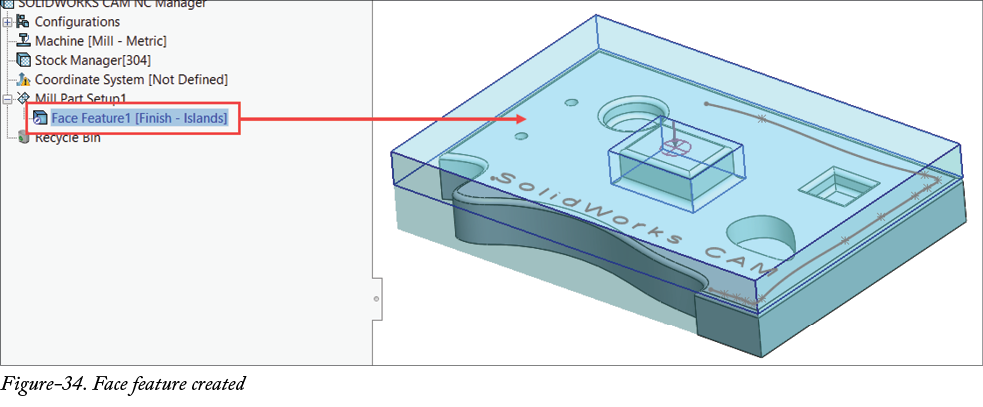

• 单击 PropertyManager 中的确定按钮以创建特征；请参考图 34。

创建型腔特征

• 从类型下拉列表中选择型腔选项，以创建不同类型的封闭区域型腔（矩形、圆形和不规则型腔）。
• 使用选择过滤器 rollout 中的选项，为型腔特征选择所需的环。接下来讨论 rollout 中的选项。

选择过滤器

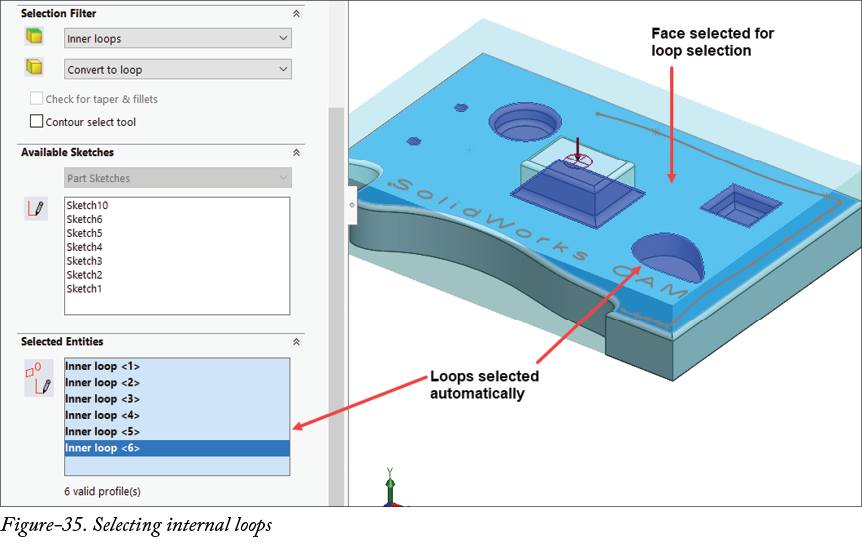

在选择过滤器 rollout 中设置所需的选择过滤器。从选择过滤器 rollout 的面选择下拉列表中选择外环选项，以选择所选面的外环。所选面的外边缘将被选择，如果在边选择下拉列表中选择了转换为环选项，则外边缘将形成用于加工的封闭环。从面选择下拉列表中选择内环选项，以选择所选面中的所有封闭环。所有环将被选择并显示在选定实体 rollout 中；请参考图 35。从面选择下拉列表中选择窗口选择选项，并绘制一个选择矩形以收集选择范围内的所有封闭环。

从边选择下拉列表中选择开放链选项，以在选择期间包含开放链。

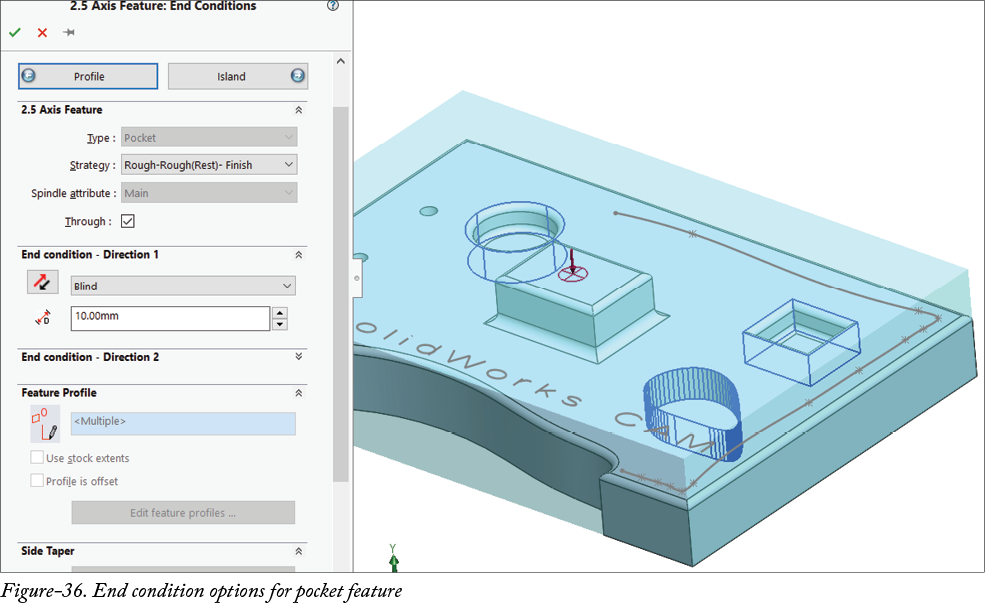

• 选择用于加工的环后，单击 PropertyManager 顶部的终止条件按钮。将显示型腔特征的终止条件选项；请参考图 36。

• 从策略下拉列表中选择所需的加工策略。
• 在终止条件 - 方向 1 和终止条件 - 方向 2 rollout 中根据需要设置两个方向的终止条件。
• 单击 PropertyManager 中的岛按钮。将显示用于识别型腔特征中岛的选项。

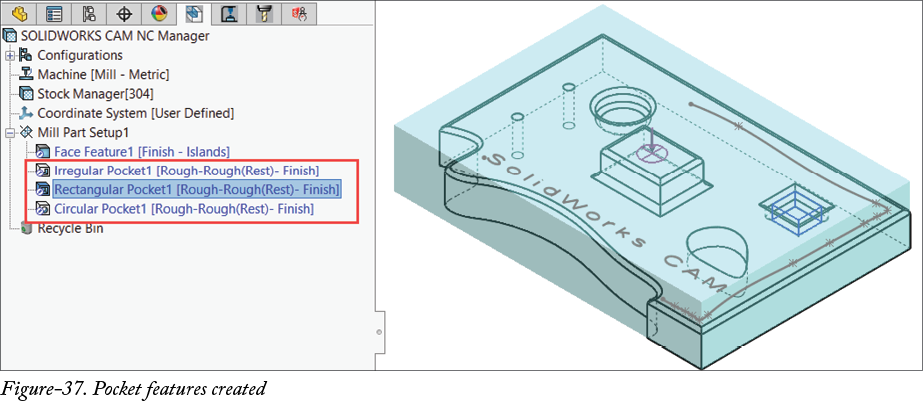

• 根据需要选择岛的面，然后单击 PropertyManager 中的确定按钮。型腔特征将被创建；请参考图 37。

创建槽特征

• 从 PropertyManager 中的类型下拉列表中选择槽选项。将显示用于选择槽面的选项。

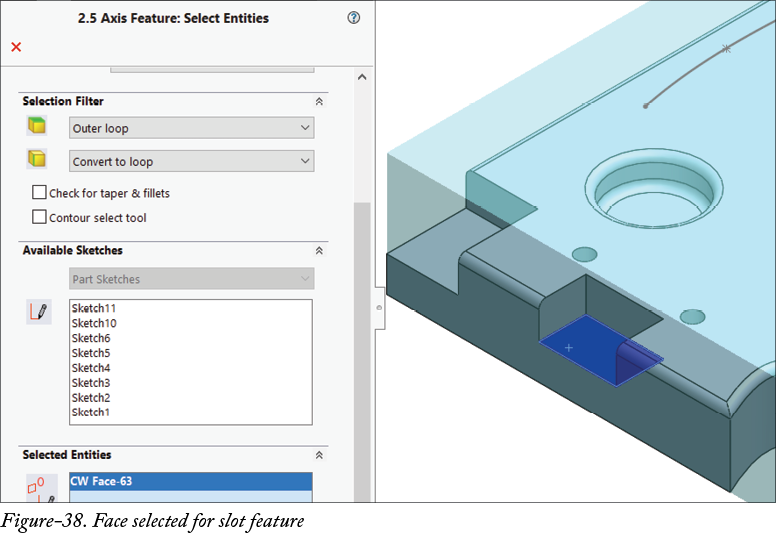

• 为槽特征选择所需的面；请参考图 38。（请注意，槽特征与型腔特征类似，但有一侧向工件边缘开放。）

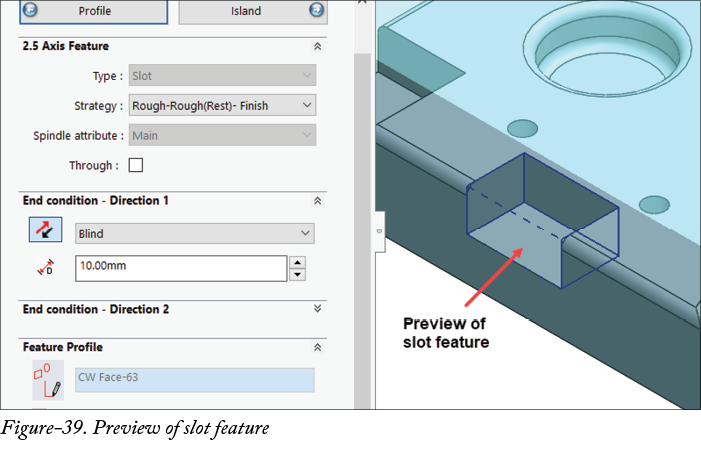

• 单击 PropertyManager 中的终止条件按钮。将显示槽特征的预览以及用于定义槽深度的选项；请参考图 39。

特征轮廓

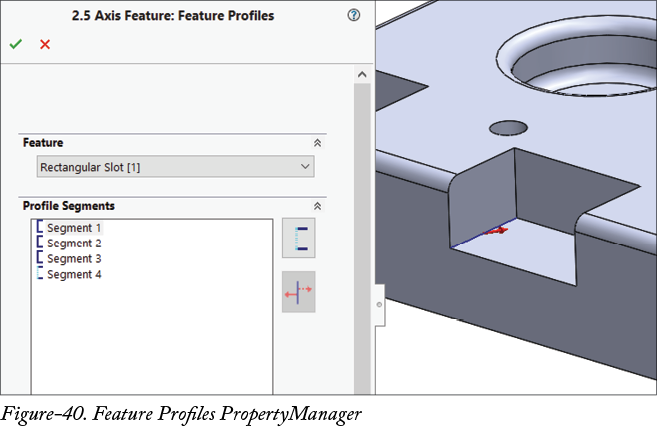

请注意，特征轮廓会在特征轮廓 rollout 中自动生成。如果希望修改轮廓，请单击特征轮廓 rollout 中的编辑特征轮廓按钮。将显示特征轮廓 PropertyManager；请参考图 40。

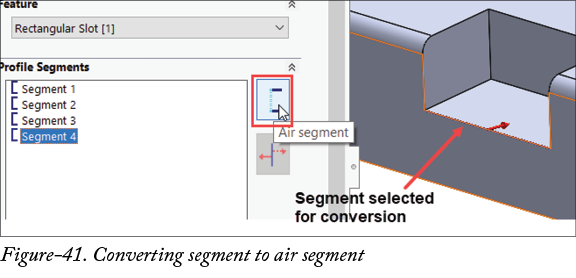

对于槽和角槽等特征，您可以修改轮廓的空段。空段是轮廓中开放且不受零件壁约束的部分。对于开放轮廓或曲线特征，您可以更改该段的切削方向。要将轮廓的某一段转换为空段，请从选择框中选择它，然后单击空段按钮；请参考图 41。您将在后面了解开放轮廓和曲线特征段。设置轮廓后，单击 PropertyManager 中的确定按钮。将再次显示 2.5 轴特征：终止条件 PropertyManager。

• 如果槽中有任何岛，请单击 PropertyManager 中的岛按钮，并如前面所讨论选择岛。

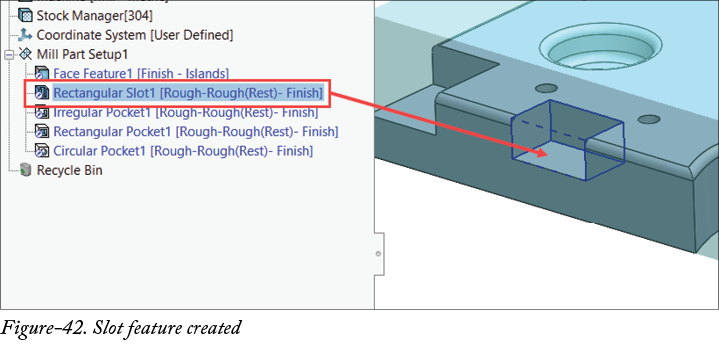

• 单击 PropertyManager 中的确定按钮。槽特征将被创建；请参考图 42。

创建角槽特征

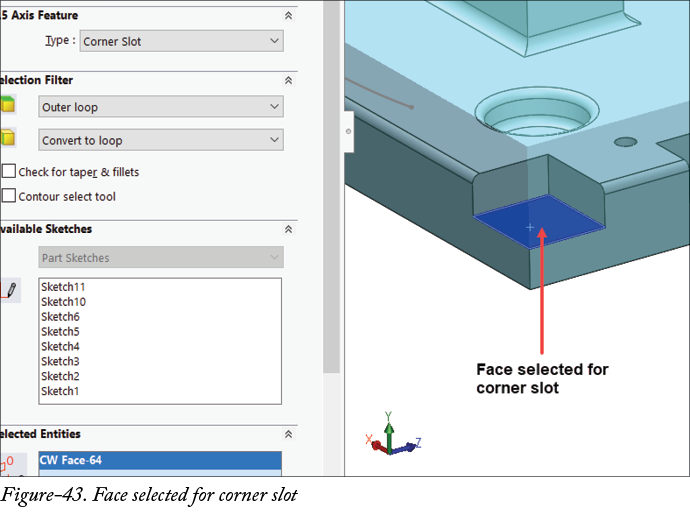

• 从 PropertyManager 顶部的类型下拉列表中选择角槽选项。选择要用于角槽的面；请参考图 43。

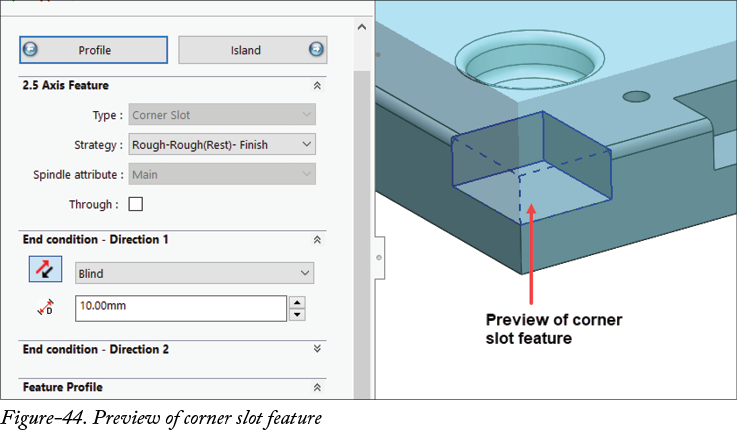

• 单击 PropertyManager 中的终止条件按钮，以定义切削深度。将显示用于定义角槽深度参数的选项以及槽的预览；请参考图 44。

• 为槽设置所需的深度值和切削操作的策略。您可以如前面所讨论使用特征轮廓 rollout 中的编辑特征轮廓按钮修改特征轮廓。如果槽中有岛，请单击岛按钮并设置所需参数。
• 单击 PropertyManager 中的确定按钮以创建特征。

创建凸台特征

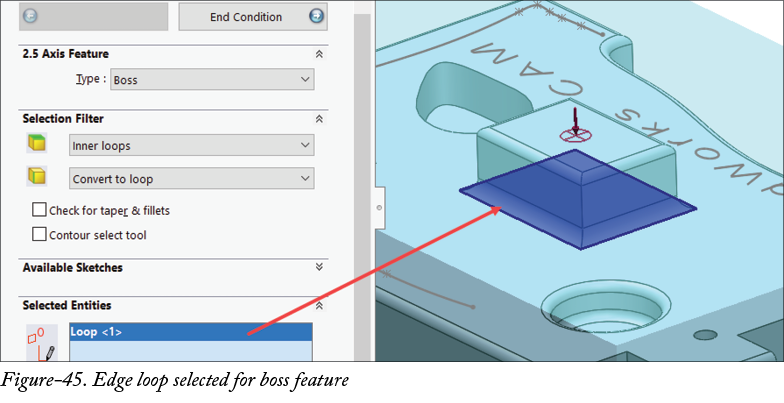

• 从类型下拉列表中选择凸台选项，并使用选择过滤器为凸台特征选择面；请参考图 45。

• 如前面所讨论设置参数，然后单击 PropertyManager 中的确定按钮。

创建孔特征

• 从 PropertyManager 顶部的类型下拉列表中选择孔选项，并选择孔的边以创建孔特征。

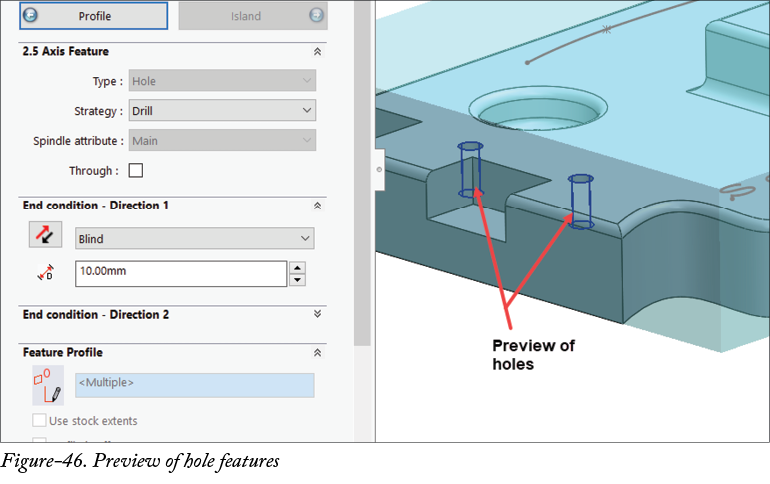

• 单击 PropertyManager 顶部的终止条件按钮。将显示用于定义孔深度的选项以及孔特征的预览；请参考图 46。

• 设置所需的孔深度。如果孔为贯通，请选择贯通复选框。
• 单击 PropertyManager 中的确定按钮以创建孔特征。

创建开放型腔特征

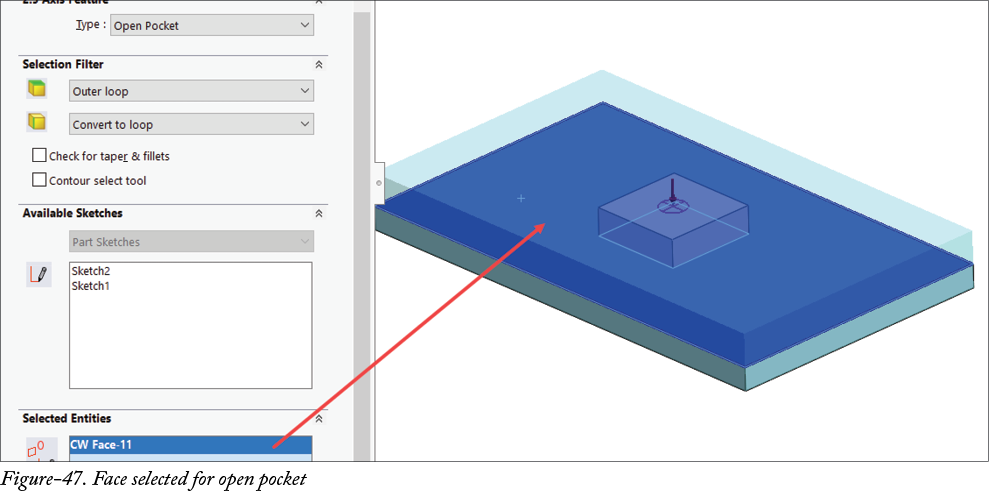

• 从 PropertyManager 中的类型下拉列表中选择开放型腔选项，并为开放型腔选择面/边；请参考图 47。请注意，开放型腔的所有侧面都开放以便刀具移动。

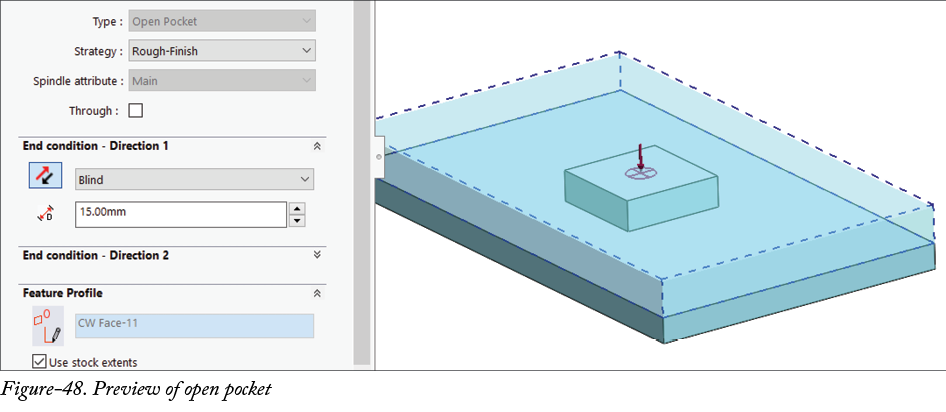

• 单击终止条件按钮以设置特征的深度。将显示特征的预览；请参考图 48。

• 设置所需的深度参数和切削策略。
• 单击岛按钮，并根据需要定义岛的面。
• 单击确定按钮以创建特征。

创建开放轮廓特征

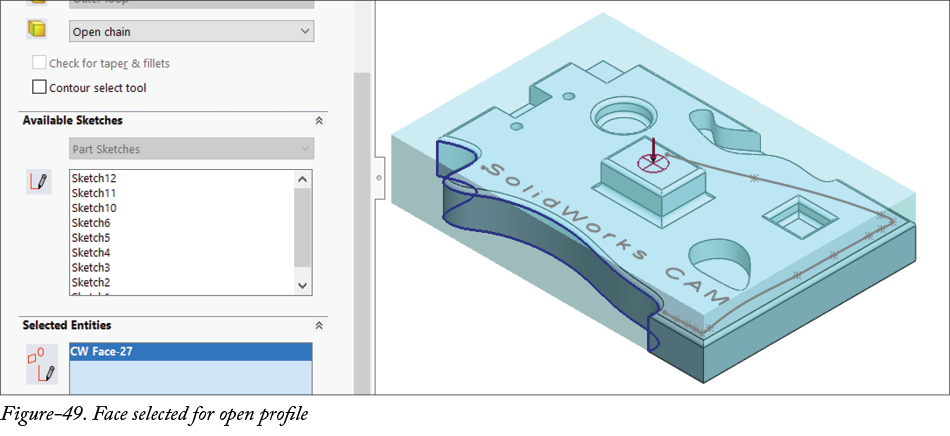

• 从 PropertyManager 中的类型下拉列表中选择开放轮廓选项，以加工工件中开放的侧面轮廓。选择要用于围绕开放轮廓切削材料的所需面/边；请参考图 49。

• 单击 PropertyManager 顶部的终止条件按钮，以定义轮廓的深度。

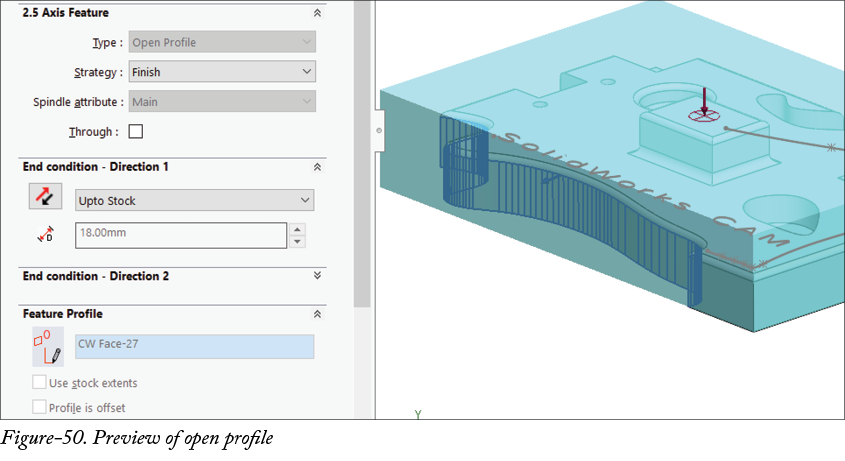

• 设置所需的深度值，将显示开放轮廓的预览；请参考图 50。

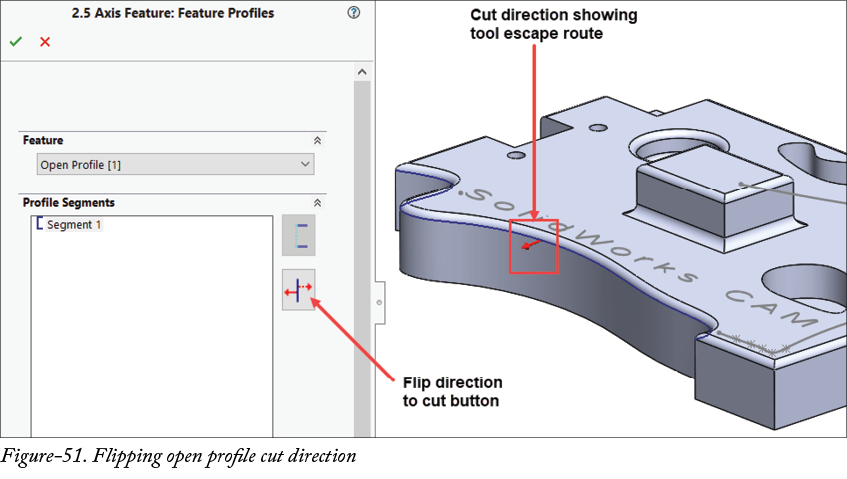

• 单击特征轮廓 rollout 中的编辑特征轮廓按钮。将显示 2.5 轴特征：特征轮廓 PropertyManager，其中包含用于翻转开放轮廓切削方向的选项；请参考图 51。

• 设置所需参数后，单击 PropertyManager 中的确定按钮。

创建雕刻特征

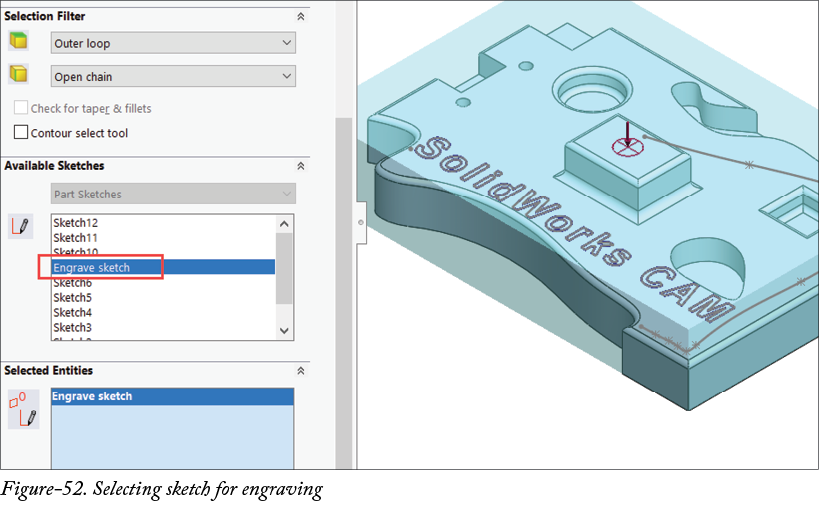

• 从类型下拉列表中选择雕刻特征选项，并从可用草图 rollout 中选择用于雕刻的草图；请参考图 52。

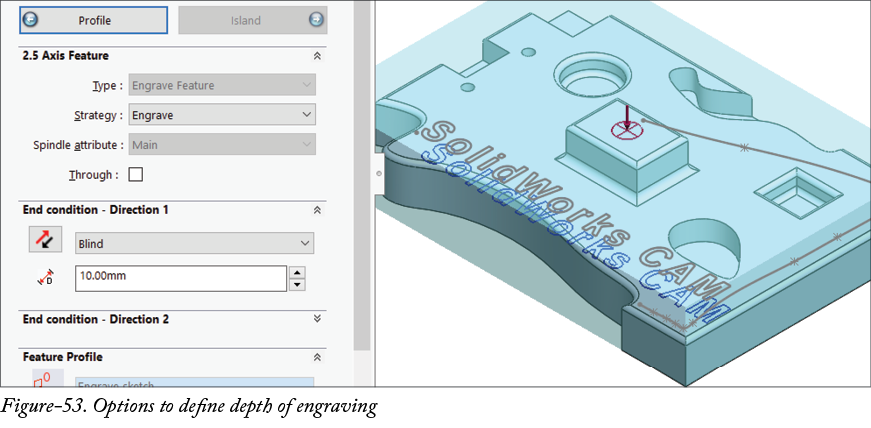

• 单击 PropertyManager 中的终止条件按钮。将显示用于定义深度的选项；请参考图 53。

• 在终止条件 - 方向 1 rollout 中指定雕刻特征的所需深度。
• 根据需要设置其他参数，然后单击 PropertyManager 中的确定按钮。

创建曲线特征

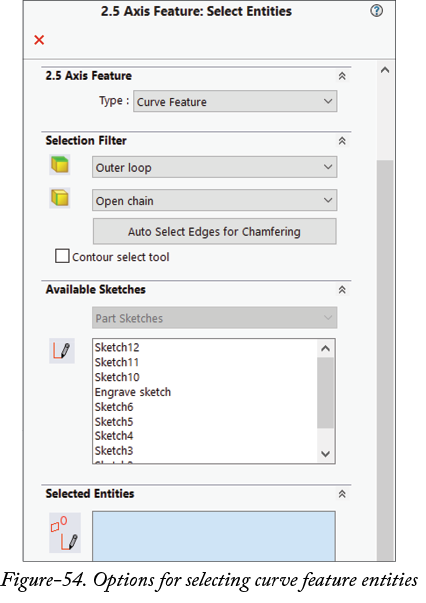

• 从 PropertyManager 中的类型下拉列表中选择曲线特征选项。将显示用于选择加工特征曲线的选项；请参考图 54。

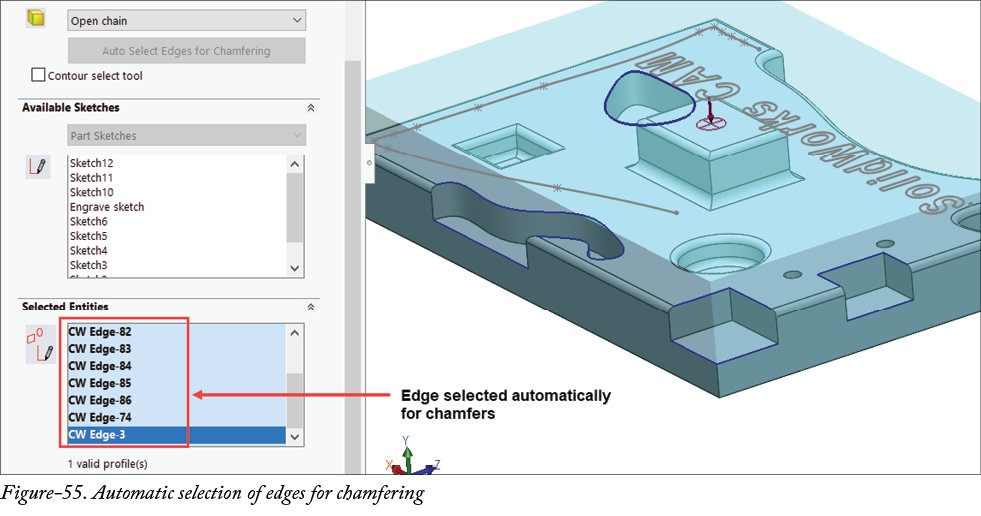

• 如果希望在锐边上创建倒角，请单击选择过滤器 rollout 中的自动选择用于倒角的边按钮；请参考图 55。

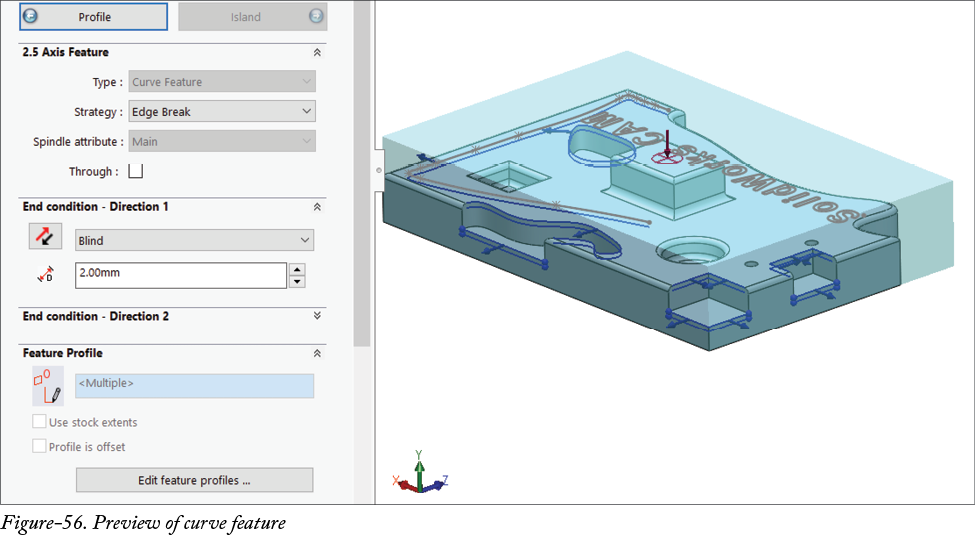

• 单击 PropertyManager 中的终止条件按钮。将显示特征的预览以及用于定义曲线特征深度的选项；请参考图 56。

• 为曲线特征设置所需的策略、深度和特征轮廓。
• 单击 PropertyManager 中的确定按钮以创建特征。
