3 轴铣削操作
3 轴铣削操作用于在 X、Y 和 Z 轴上同时移动切削刀具来加工零件。接下来将讨论创建 3 轴铣削操作的操作步骤。

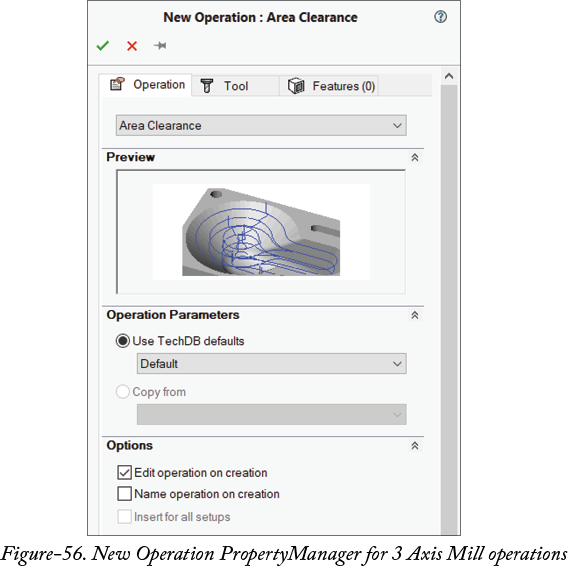

- 从功能区中 SOLIDWORKS CAM CommandManager 的 3 轴铣削操作级联菜单中单击任意工具。将显示带有创建 3 轴铣削操作选项的新建操作 PropertyManager；请参考图-56。
- 区域清除操作的选项已在前面讨论过。其他 3 轴铣削操作也已在前面讨论过。
创建 Z 层操作
- 从操作类型下拉列表中选择 Z 层选项以沿 Z 轴向下加工轮廓。
- 从使用 TechDB 默认值下拉列表中选择所需的选项以选择操作策略。

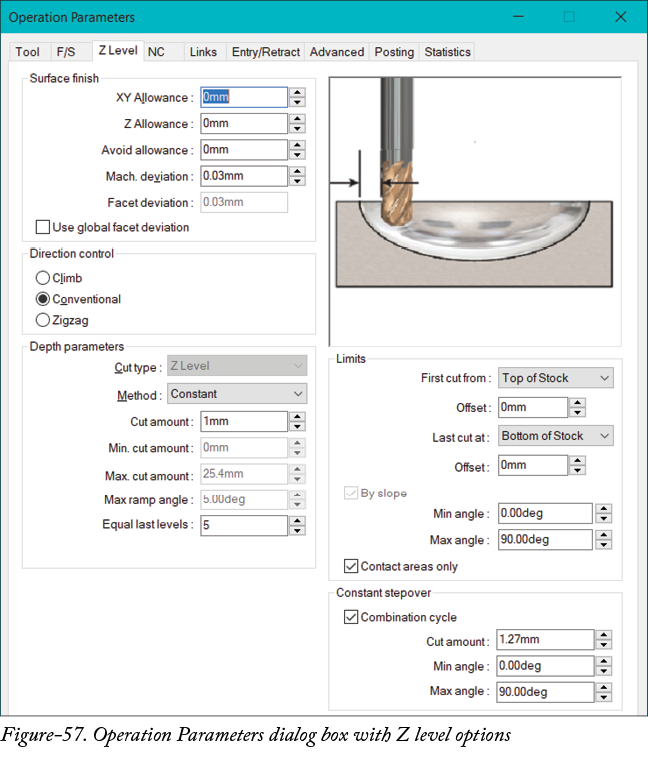

- 从新建操作 PropertyManager 中的特征选项卡中选择所需的多曲面特征。按照前面所述选择切削刀具，然后单击 OK 按钮。将显示操作参数对话框；请参考图-57。
- 按照前面所述在对话框中指定所需的参数，然后单击对话框中的 OK 按钮。Z 层操作将被创建。
创建平坦区域操作
- 从新建操作 PropertyManager 中的操作类型下拉列表中选择平坦区域选项。

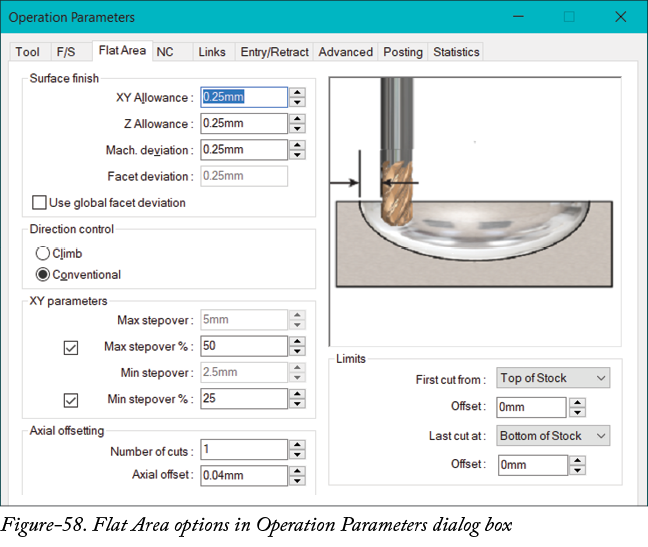

- 按照前面所述在 PropertyManager 中设置其他参数，然后单击 OK 按钮。将显示带有平坦区域选项的操作参数对话框；请参考图-58。
- 在切削次数编辑框中指定所需的值，以定义加工时每个 Z 层的切削行程数。
- 在轴向偏移编辑框中指定所需的值，以定义两个连续轴向切削行程之间的距离。
- 按照前面所述在对话框中指定其他参数，然后单击 OK 按钮以创建操作。
