定义新避让区域
新避让区域工具用于定义模型中不应被当前所选操作加工的区域。接下来给出使用此工具的操作步骤。

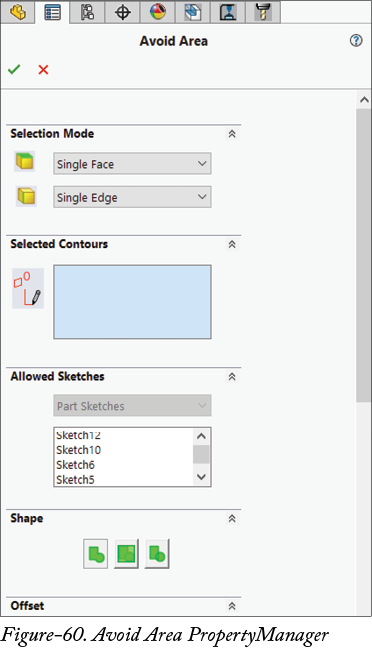

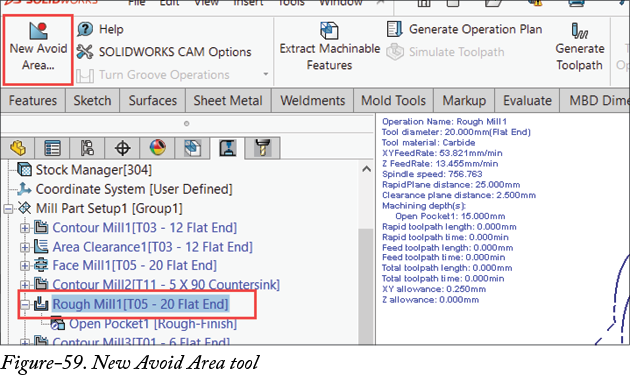

- 从 SOLIDWORKS CAM 操作树中选择您要为其定义避让区域的操作，然后从功能区中 SOLIDWORKS CAM CommandManager 中单击新避让区域工具；请参考图-59。将显示避让区域 PropertyManager；请参考图-60。
- 从 PropertyManager 选择模式展开栏中的面选择和边线选择下拉列表中选择所需的选项。
- 从模型中选择所需的面和边线，以定义封闭边界的避让区域，刀具在执行加工操作时不会接近该区域。
- 您还可以从 PropertyManager 中的允许的草图展开栏中选择所需的草图。
- 从形状展开栏中选择所需的按钮，以定义可通过偏移所选边界来增大避让区域的形状。从此展开栏中选择按钮后，在偏移编辑框中指定所需的偏移距离值。
- 在 PropertyManager 的方向 1 和方向 2 展开栏中指定避让区域的高度/深度所需的值，以分别定义避让区域的向上和向下范围。

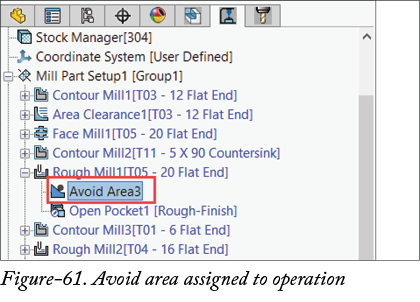

- 按照前面所述在 PropertyManager 中设置其他参数，然后单击 OK 按钮。避让区域将被分配给所选操作；请参考图-61。
