探测
CNC 加工中心和车床上的探测系统可用于识别和设置零件、在循环中测量特征以进行自适应加工、监控工件表面状况以及验证成品部件尺寸。接下来给出创建探测操作的操作步骤。

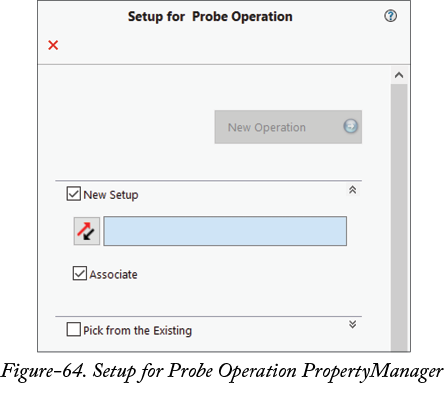

- 从功能区中 SOLIDWORKS CAM CommandManager 中单击测头操作工具。将显示测头操作设置 PropertyManager；请参考图-64。
- 选择所需的面以定义探测工具的方向。您可以从从现有选取展开栏中选择现有设置。

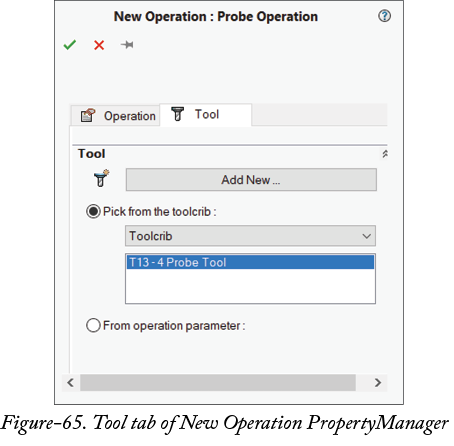

- 从 PropertyManager 中单击新建操作按钮。将显示新建操作 PropertyManager 的刀具选项卡；请参考图-65。

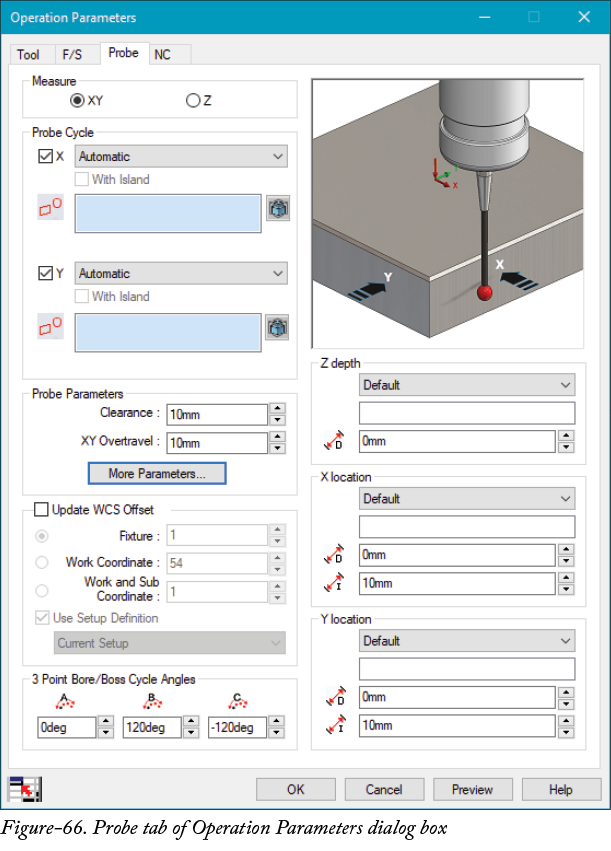

- 选择所需的测头工具，然后从 PropertyManager 中单击 OK 按钮。将显示带有测头选项的操作参数对话框；请参考图-66。
- 从测量区域中选择所需的单选按钮，以定义您是要测量 XY 坐标还是要测量 Z 坐标。
- 如果您在测量区域中选择了 XY 单选按钮，则用于测量 X 和 Y 坐标的选项将显示在对话框的测头循环区域中。如果选择了 Z 单选按钮，则显示用于测量单个面的 Z 坐标的选项。

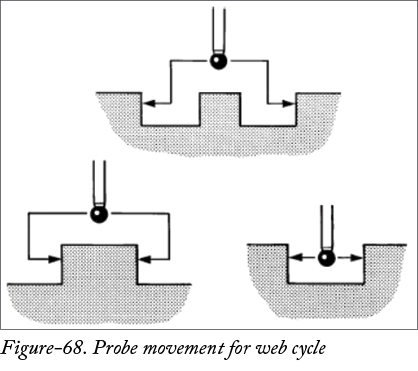

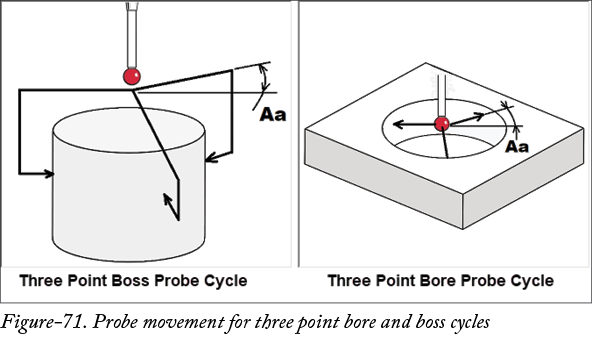

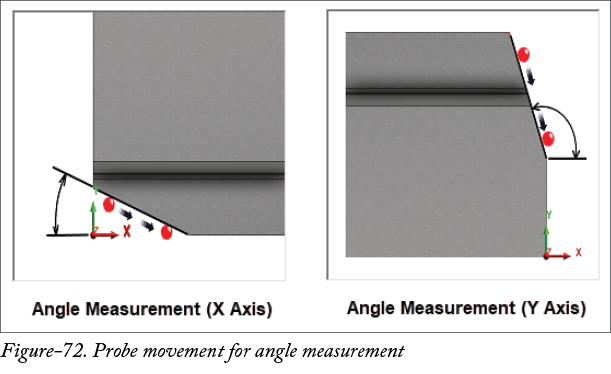

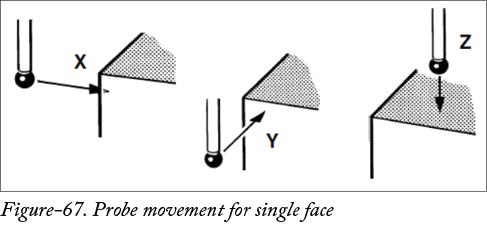

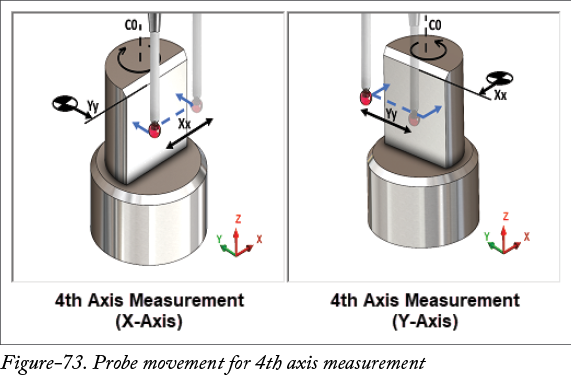

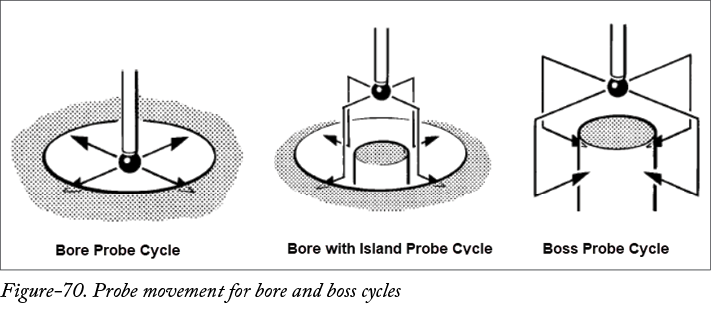

- 在我们的示例中，我们选择了 XY 单选按钮来描述选项。从 X 下拉列表中选择所需的选项以定义要测量的特征类型。如果您想将测头移动到单个面上以在不同位置测量 X 坐标，请从 X 下拉列表中选择单面选项；请参考图-67。如果您想使用平行于 X 轴或 Y 轴的 2 个点来测量特征宽度和中心位置，请从 X 下拉列表中选择腹板选项；请参考图-68。如果您想测量型腔的宽度或直径，请从下拉列表中选择型腔选项。如果要测量的型腔中有岛屿，请选中带岛屿复选框；请参考图-69。如果您想使用平行于 X 轴和 Y 轴的 4 个点来测量特征宽度和中心位置，以确定直径尺寸和中心位置，请从下拉列表中选择凸台或孔选项。尺寸和中心位置的误差可以存储或用于更新相关的工作偏置寄存器。从下拉列表中选择三点凸台或三点孔选项以使用中心和三个角度位置来测量凸台或孔特征；请参考图-70 和图-71。从下拉列表中选择角度测量（X 轴）或角度测量（Y 轴）选项以在所选表面上探测两个点，并分别确定该面相对于 X 轴或 Y 轴的角度；请参考图-72。从下拉列表中选择第 4 轴测量（X 轴）或第 4 轴测量（Y 轴）选项以分别在 X 方向或 Y 方向上进行探测；请参考图-73。

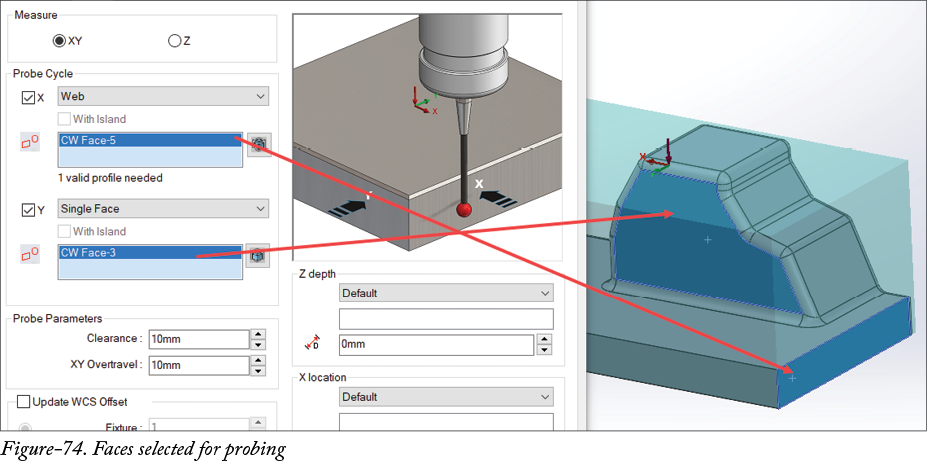

- 选择要由测头测量的面；请参考图-74。
- 在间隙编辑框中指定所需的值，以定义在接近测量之前距零件面的距离。
- 在 XY 超程编辑框中指定所需的值，以定义允许测头越过所选面的距离。

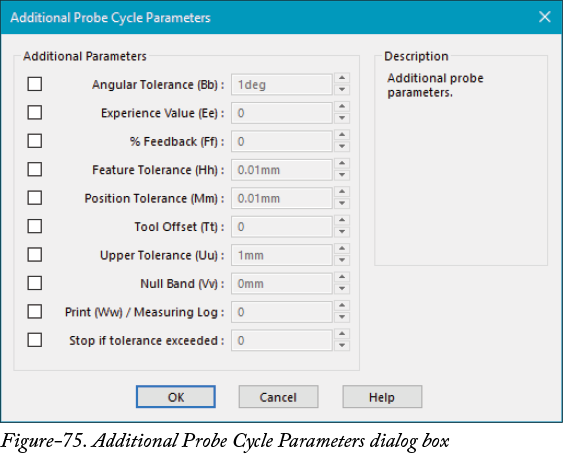

- 从测头参数区域中单击更多参数按钮。将显示附加测头循环参数对话框；请参考图-75。
- 选中角度公差 (Bb) 复选框以定义被探测特征的角度公差。
- 选中经验值 (Ee) 复选框以指定备用刀具偏置的编号，其中存储对测量尺寸的调整值。
- 选中 % 反馈 (Ff) 以指定在更新刀具偏置时将使用的百分比反馈。
- 选中特征公差 (Hh) 复选框以定义所测量特征尺寸的公差。
- 选中位置公差 (Mm) 复选框以指定所测量特征尺寸的真实位置公差。
- 选中刀具偏置 (Tt) 复选框以指示在探测循环之后要更新的刀具偏置编号。
- 选中上公差 (Uu) 复选框以指定当前测头操作的上公差限。
- 选中零带 (Vv) 复选框以指定不发生刀具偏置调整的公差带。
- 选中打印 (Ww) / 测量日志复选框以指示数据是否要在后处理代码中输出。
- 选中超出公差时停止复选框以定义在违反公差限的情况下，测头加工程序是否要中断，以及是否要显示指示相关违规详细信息的消息。
- 在附加测头循环参数对话框中指定所需的参数后，单击 OK 按钮。
- 选中更新 WCS 偏置复选框以根据测头测量的点更新工作坐标系偏置值。
- 如果您想通过选择相应的单选按钮来指定夹具编号、工作坐标系或工作与子坐标系值，请清除使用设置定义复选框。
- 在三点孔/凸台循环角度区域的 A、B 和 C 编辑框中指定所需的值，以分别指示第一测头接触点、第二测头接触点和第三测头接触点的角度。
- 在 Z 深度、X 位置和 Y 位置编辑框中指定所需的值，以从所选参考偏移和/或增量测量点。
探测的进给和速度

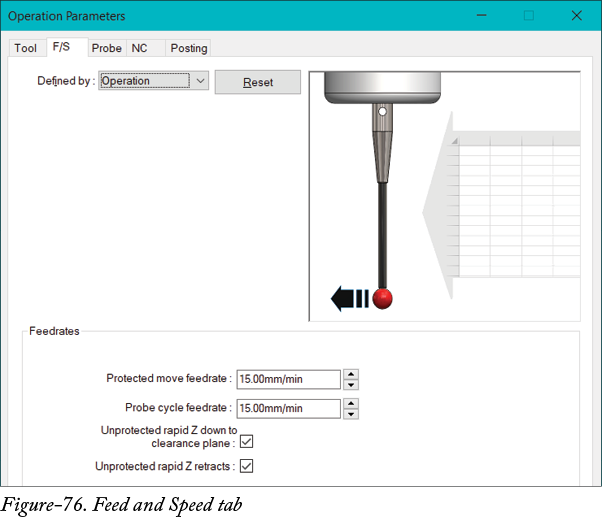

- 单击对话框中的 F/S 选项卡以显示探测的进给和速度参数；请参考图-76。
- 从定义方式下拉列表中选择所需的选项，以定义您是要使用此对话框中指定的操作参数还是刀具参数来确定测头的进给和速度。
- 如果在下拉列表中选择了操作选项，则在进给速率区域的相应编辑框中为保护移动和探测移动指定所需的进给速率。
- 如果您想在非保护 Z 向下移动时将测头快速移动到间隙平面，请选中非保护快速 Z 向下至间隙平面复选框。
- 如果您想让测头在 Z 方向快速回退，请选中非保护快速 Z 回退复选框。
- 按照前面所述在其他选项卡中指定参数，然后单击 OK 按钮以创建探测操作。

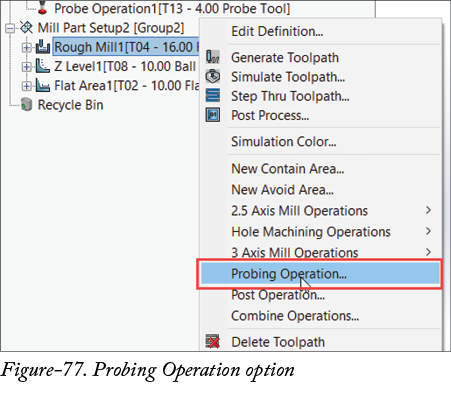

请注意，您可以通过在 SOLIDWORKS CAM 操作树 PropertyManager 中右键单击操作并选择探测操作选项来为铣削操作创建测头操作；请参考图-77。
自我评估
Q1. 如果您想在刀具直径发生变化时仍保持 RPM 固定，请选中锁定主轴转速复选框。
Q2. 以下哪个选项用于定义切削刀具进入工件开始加工时的移动速度？
a. 引入进给速率编辑框 b. 引出进给速率编辑框
c. XY 进给速率编辑框 d. 启用转角减速复选框
Q3. 讨论顺铣加工与逆铣加工之间的区别。
Q4. CAM 编程中快速平面的功能是什么？
Q5. 后处理选项卡中的选项用于定义冷却液类型和 NC 代码输出类型。（对/错）
Q6. 轮廓铣削用于精加工凸台和型腔特征的壁。（对/错）
Q7. 螺纹铣操作用于创建内螺纹和外螺纹。（对/错）
Q8. 如果您想为其他钻削操作钻削引导孔，请选择定心钻选项。（对/错）
