生成刀具路径

生成刀具路径

生成刀具路径工具用于为所选操作生成刀具路径。接下来给出使用此工具的操作步骤。

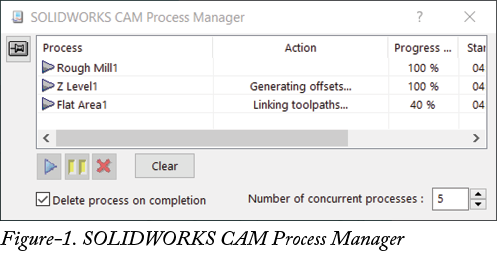

• 如果您想使用所选零件设置中的所有操作来生成刀具路径，请从 SOLIDWORKS CAM 操作树中选择所需的铣削零件设置；或者选择单个操作以生成单个刀具路径。从功能区中 SOLIDWORKS CAM CommandManager 中单击生成刀具路径按钮。将显示 SOLIDWORKS CAM 进程管理器；请参考图-1。

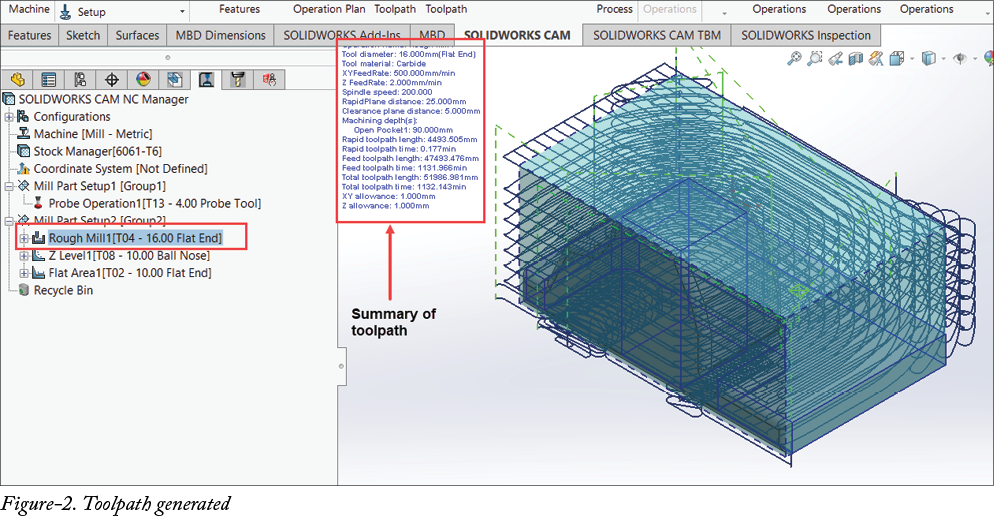

• 生成刀具路径的过程完成后，您可以通过从 SOLIDWORKS CAM 操作树中选择刀具路径来检查它；请参考图-2。

您可以在界面的绘图区域中检查刀具路径的详细信息，如刀具直径、快速刀具路径长度、进给刀具路径长度等。
