逐步执行刀具路径仿真
逐步执行刀具路径工具用于在仿真期间显示切削刀具沿刀具路径的移动。您还可以在仿真期间实时检查主轴转速、进给速率和其他参数。接下来给出使用此工具的操作步骤。

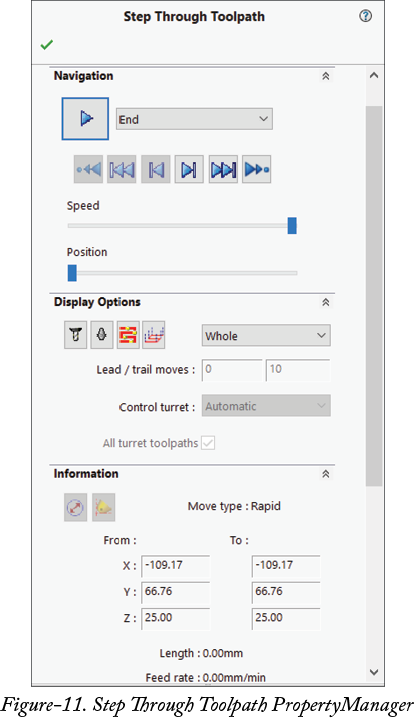

- 从功能区中 SOLIDWORKS CAM CommandManager 中单击逐步执行刀具路径工具。将显示逐步执行刀具路径 PropertyManager；请参考图-11。
- 在速度滑块中设置刀具移动所需的速度。
- 按照前面所述在显示选项展开栏中设置各种组件的显示样式。

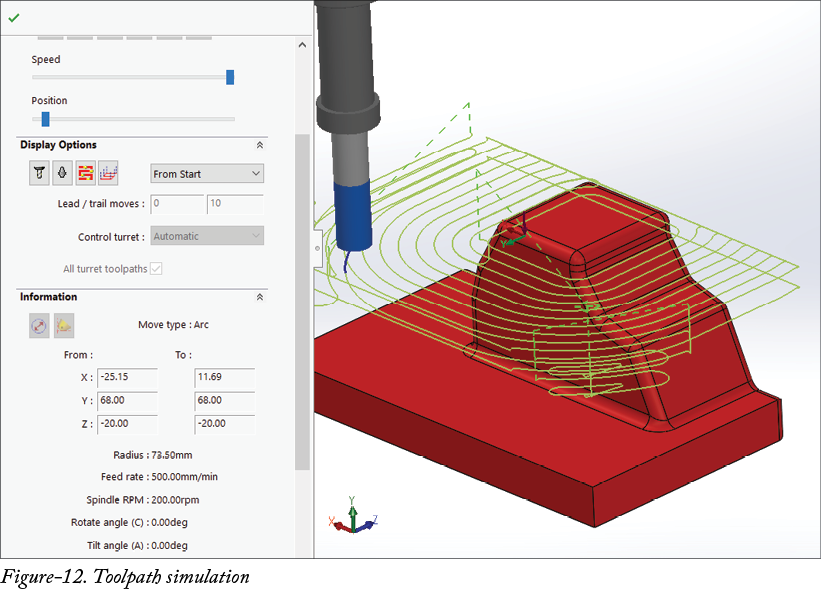

- 从导航展开栏中单击播放/暂停按钮以开始或停止刀具路径仿真。您可以随时通过再次单击该按钮来暂停仿真。刀具路径的仿真将如图-12 所示显示。
- 检查仿真后，从 PropertyManager 中单击 OK 按钮以退出。
