仿真刀具路径

仿真刀具路径

仿真刀具路径工具用于在执行操作时仿真切削刀具的移动。接下来给出使用此工具的操作步骤。

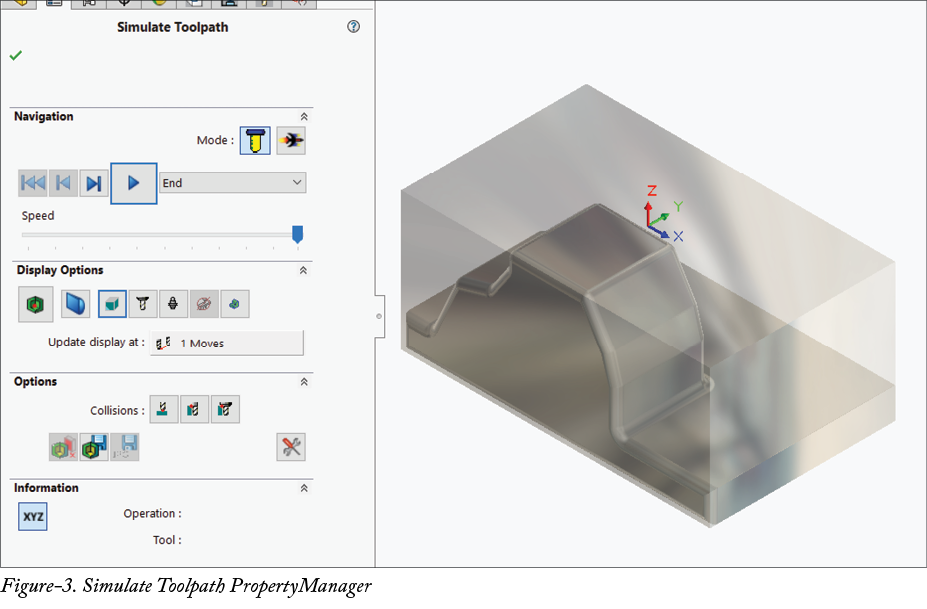

  • 从 SOLIDWORKS CAM 操作树中选择所需的铣削零件设置或操作后,从功能区中 SOLIDWORKS CAM CommandManager 中单击仿真刀具路径工具。将显示带有 NC 模型预览的仿真刀具路径 PropertyManager;请参考图-3。

导航展开栏选项

  • 从 PropertyManager 中导航展开栏的模式区域中选择所需的按钮,以定义刀具路径将如何仿真。选择刀具模式按钮以查看切削刀具在加工时沿刀具路径在材料上移动的情况。此模式下的仿真相对较慢,并且占用更多计算资源。因此,此模式适用于刀具路径数量较少的小型工件。选择涡轮模式按钮以处理大量刀具路径,速度比刀具模式快 10-20 倍。请注意,与刀具模式相比,涡轮模式下某些功能将不可用,例如仿真中不会显示切削刀具、一次只能仿真一个设置、如果您加工的是装配体则仿真中只显示一个零件的加工、仿真中不会显示夹具等。
  • 使用导航展开栏中的按钮,您可以运行、单步前进、单步后退以及转到仿真的起始位置。
  • 从导航展开栏中的下拉列表中选择所需的选项,以定义您想执行仿真到哪个级别。如果您想执行仿真到切削刀具移动到下一个 Z 层深度的点,请从下拉列表中选择下一 Z 层选项。如果您想在刀具到达下一个刀具路径时停止仿真,请从下拉列表中选择下一刀具路径选项。如果您想在当前操作的刀具路径完成时停止仿真,请从下拉列表中选择下一操作选项。如果您想在发生切削刀具更换时停止仿真,请从下拉列表中选择下一刀具选项。如果您想运行仿真到当前铣削设置的末尾,请从下拉列表中选择结束选项。
  • 使用导航展开栏中的滑块,您可以设置仿真的速度。

显示选项展开栏

显示选项展开栏中的选项用于设置仿真中显示各种对象的参数。

  • 选中显示差异切换按钮以用不同颜色显示零件、工件毛坯和加工后的毛坯。

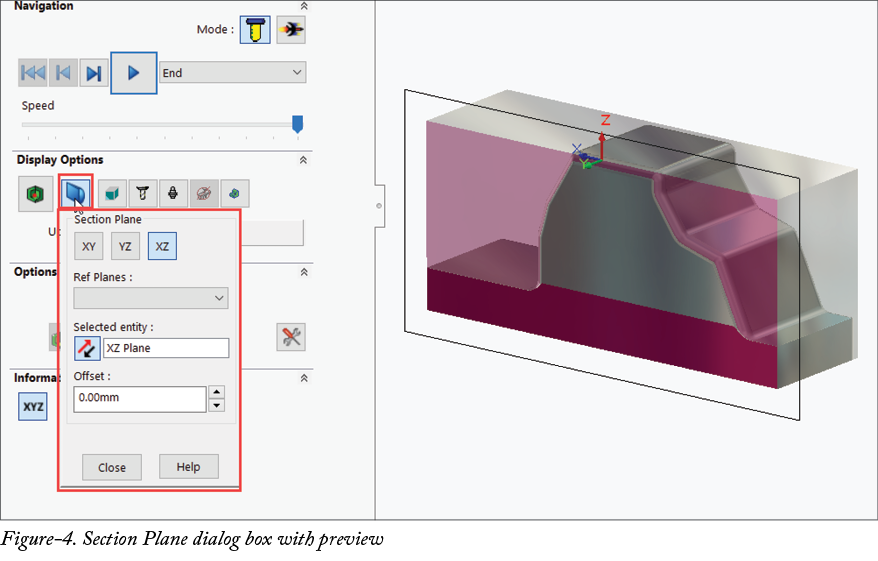

  • 单击剖视图按钮以在加工时检查零件和工件的剖面。将显示带有模型预览的剖视图对话框;请参考图-4。从剖切平面区域中选择所需的按钮以使用 XY、YZ 或 XZ 平面进行剖切。单击反转方向按钮以翻转剖切方向。在偏移编辑框中指定所需的正值或负值,以将剖切平面移动到距该平面的指定距离处。单击关闭按钮或单击绘图区域的空白区域以退出对话框。

  • 单击毛坯显示按钮以选择所需的毛坯显示选项;请参考图-5。如果您不想显示毛坯,请选择不显示选项。如果您想以线架图样式显示毛坯,请选择线架图显示选项。如果您想使毛坯透明,请选择半透明显示选项。如果您想将毛坯显示为带边线上色,请选择带边线上色选项。如果您想将毛坯显示为带边线上色并以深色线条显示边线,请选择带边线上色选项。

  • 同样,单击刀具显示按钮和刀柄显示按钮以分别更改切削刀具和刀柄的显示样式。
  • 如果您正在加工装配体,请单击夹具按钮以更改夹具的显示样式。
  • 单击目标零件显示按钮以更改用于加工参考的零件模型的显示样式。
  • 在显示选项展开栏的显示更新频率下拉列表中设置仿真期间模型显示更新所需的间隔。

选项展开栏

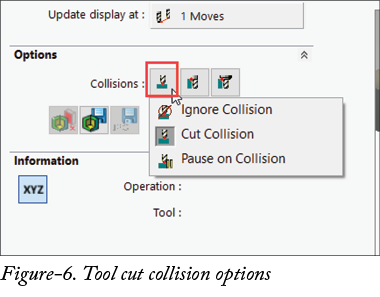

  • 从选项展开栏的碰撞区域中单击刀具切削碰撞按钮,以指定当切削刀具与毛坯碰撞时是停止仿真还是即使碰撞也继续切削;请参考图-6。如果您想让切削刀具在仿真期间穿过毛坯,请选择忽略碰撞选项。如果您想让切削刀具在发生碰撞时切削穿过毛坯,请选择切削碰撞选项。如果您想在刀具与毛坯/夹具/零件发生碰撞时停止仿真,请选择碰撞时暂停选项。

  • 同样,您可以通过分别选择刀具肩部/刀杆和刀柄按钮来设置刀具非切削刃和刀柄在碰撞期间的选项。
  • 仿真完成后,选择加工后残留的切屑,然后按 Ctrl+D 将其移除。

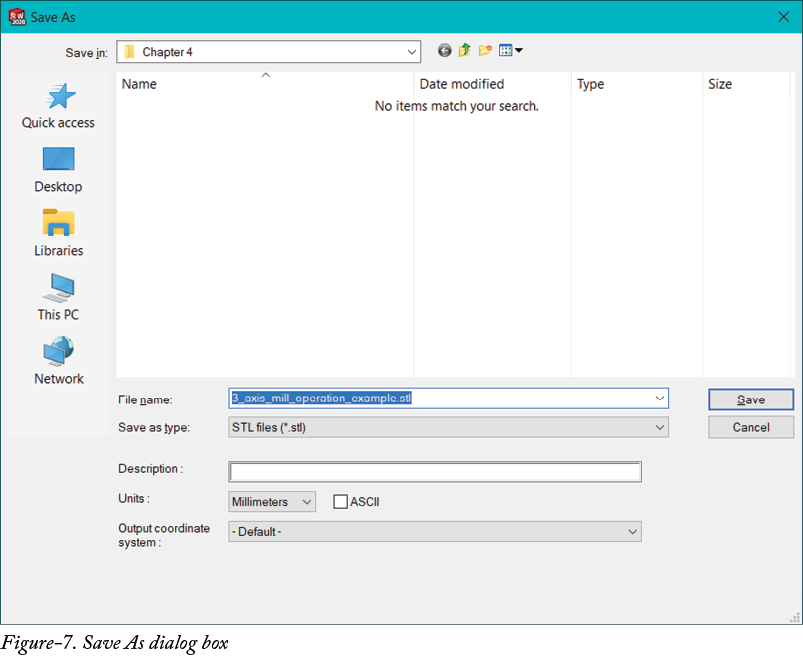

  • 如果您想在执行机床仿真后将当前模型保存为进行中的工件以供下一操作使用(STL 格式),请从选项展开栏中单击将 WIP 保存为 STL 按钮。将显示另存为对话框;请参考图-7。在对话框中指定所需的名称、单位、输出坐标系等。单击保存按钮以保存文件。

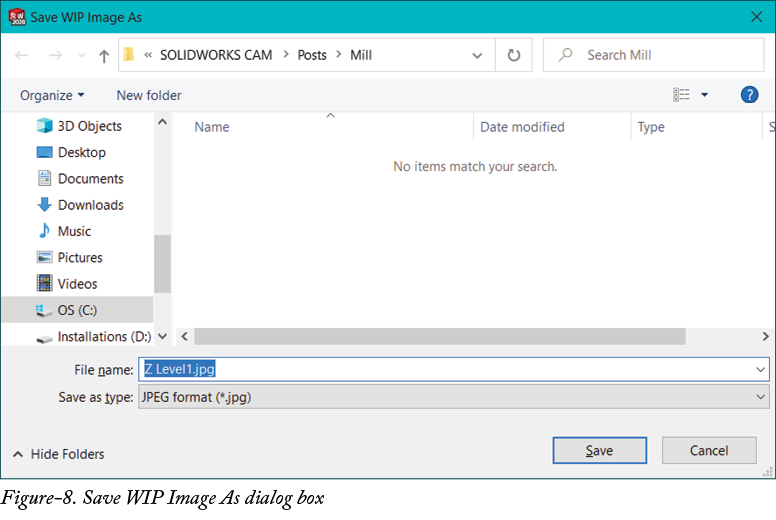

  • 单击保存设置表 .jpg 图像按钮以将当前模型状态保存为图像文件。将显示将 WIP 图像另存为对话框;请参考图-8。

  • 为图像文件指定所需的名称和格式,然后单击保存按钮以保存图像文件。

指定仿真选项

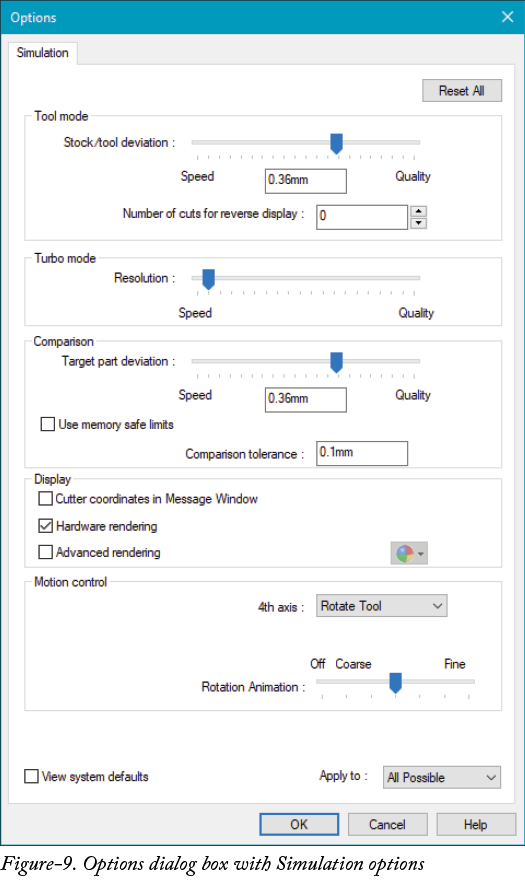

从仿真刀具路径 PropertyManager 的选项展开栏中单击选项按钮。将显示选项对话框;请参考图-9。接下来讨论此对话框中的各种选项。

  • 移动毛坯/刀具偏差滑块以定义刀具和毛坯表示可以偏离原始值的公差。
  • 在反向显示切削次数编辑框中指定所需的值,以定义在执行反向步进仿真时可以添加材料的切削步数。
  • 将涡轮模式区域中的分辨率滑块移动到所需的一侧,以定义在涡轮模式下运行仿真时模型应显示的质量。
  • 移动比较区域中的目标零件偏差滑块以定义仿真中显示零件的公差。
  • 选中使用内存安全限制复选框以确保仿真使用的内存在安全限制内。
  • 选中消息窗口中的刀具坐标复选框以在消息窗口中显示仿真期间切削刀具的坐标。
  • 选中硬件渲染复选框以使用显卡支持进行仿真渲染。

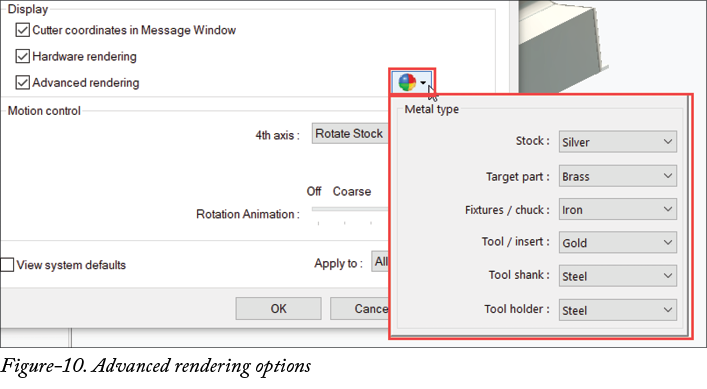

  • 选中高级渲染复选框以定义仿真中各种组件的材料类型。单击复选框旁边的高级渲染按钮,为不同组件选择材料;请参考图-10。

  • 从对话框运动控制区域的第 4 轴下拉列表中选择所需的选项。如果毛坯可以在机床中旋转,请选择旋转毛坯选项。如果切削刀具可以在机床中旋转/倾斜,请选择旋转刀具选项。
  • 在运动控制区域的旋转动画滑块中设置所需的旋转仿真质量。
  • 从应用于下拉列表中选择所需的选项,以定义您想应用设置的范围。
  • 单击对话框中的 OK 按钮以应用设置。
