定义机床（Define Machine）工具用于设置执行 CAM 操作的机床。该工具已在前面讨论过。这里，我们将为 CAM 设置车床。

• 在功能区中，从 SOLIDWORKS CAM CommandManager 中单击定义机床（Define Machine）工具。将显示机床对话框。
• 在对话框的机床选项卡中，从可用机床区域的车床节点下选择所需的车床。选择机床后，单击选择按钮。
• 在机床负荷下拉列表中设置所需选项，以定义加工级别。

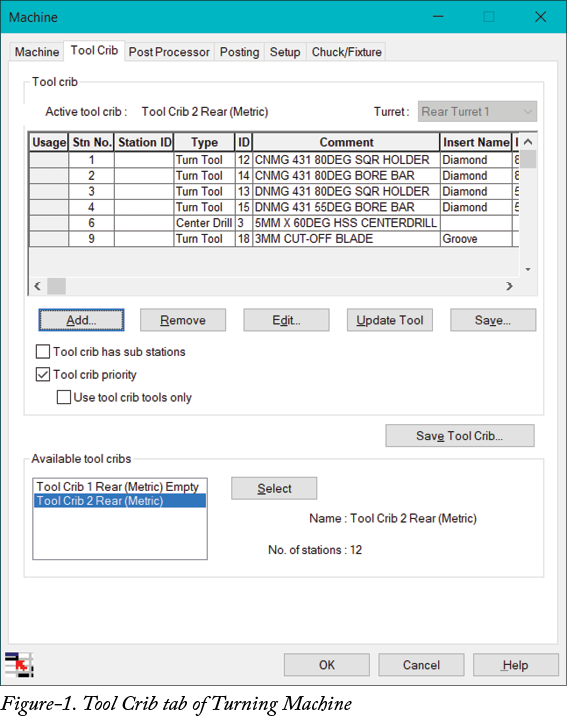

• 单击刀具库选项卡以定义车削刀具和刀片；请参阅图 1。这些刀具和刀片已在第 2 章中讨论过。

• 同样，如前面所述，在后置处理器和后置处理选项卡中设置参数。

设置选项

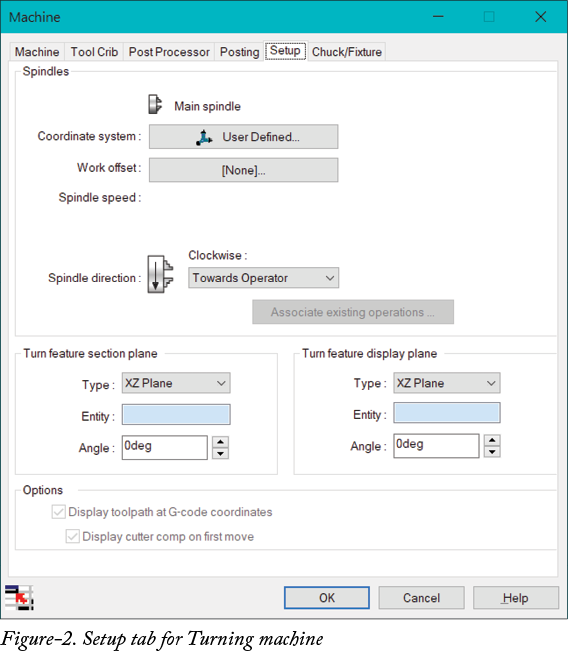

• 单击设置选项卡以定义用于加工的轴和切削平面；请参阅图 2。

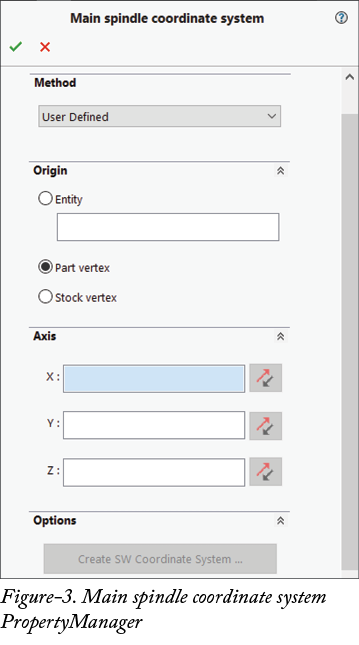

• 从主轴区域中单击用户定义按钮，以更改主轴位置的坐标系位置。通常，坐标系放置在平行于主轴卡爪的前端面上。单击此按钮后，将显示主轴坐标系 PropertyManager；请参阅图 3。

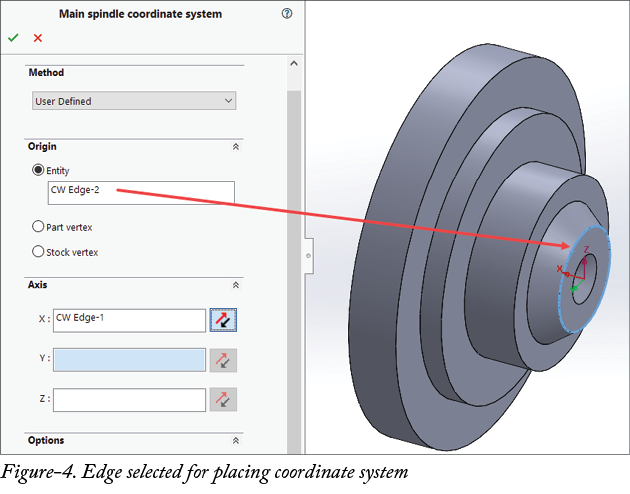

• 选择实体单选按钮，然后选择所需位置以放置坐标系；请参阅图 4。您可以通过在各自的选择框中选定的参考来更改 X、Y 或 Z 轴的方向。
• 设置所需参数后，单击 OK 按钮。

为车削定义工件偏移

工件偏移值用于以指定的最小数值更改某些切削操作。当我们使用切削刀具重复进行加工时，刀尖总会有轻微磨损，因此切削刀具无法切削足够多以达到所需尺寸。在这种情况下，我们通过为相关切削刀具指定额外的切削深度来补偿这种磨损。

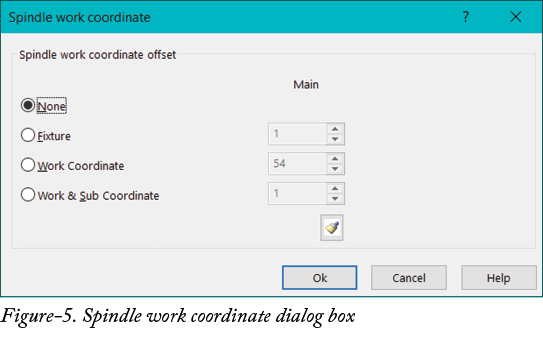

• 从对话框的工件偏移区域中单击 [无] 按钮。将显示主轴工件坐标对话框；请参阅图 5。

• 如果您不想指定工件偏移，请选择无单选按钮。如果您的机床支持 E1、E2 等格式的可编程偏移，请选择夹具单选按钮。这种格式通常见于带有 Delta 控制器的机床。如果您的机床支持 G54、G55 等格式的可编程偏移，请从对话框中选择工件坐标单选按钮。这种格式通常由带有 Fanuc 控制器的机床支持。如果您的机床支持带有子类别（如 G54.1、G54 J1 等）的工件坐标，请选择工件和子坐标单选按钮。
• 选择单选按钮后，在各自的微调框中设置所需值以指定偏移编号，然后单击对话框中的 OK 按钮。
• 在主轴方向下拉列表中设置所需选项，以定义主轴的旋转方向。

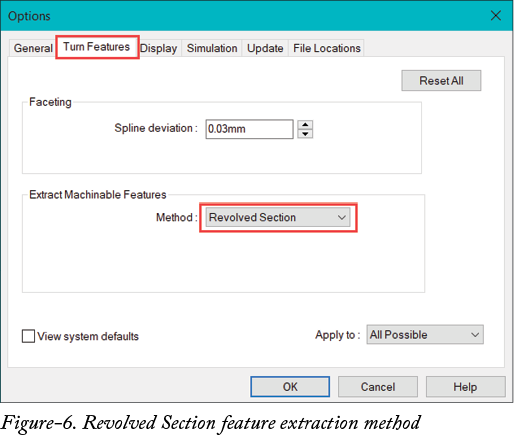

• 车削特征剖切平面区域中的选项用于定义将零件剖切以自动识别特征的平面。从类型下拉列表中选择所需选项以定义平面。您也可以从类型下拉列表中选择平面/面选项后，选择一个参考面/基准面来定义剖切平面。单击角度编辑框以定义剖切平面旋转的角度。请注意，仅当在选项对话框中选择旋转剖切作为特征提取方法时，此剖切平面才有用；请参阅图 6。

• 在车削特征显示平面区域中设置所需参数，以定义在仿真期间车削特征将显示在哪个平面上。
• 选择限制主轴转速复选框，以将所有操作的主轴转速限制在指定的最大值。

卡盘/夹具选项

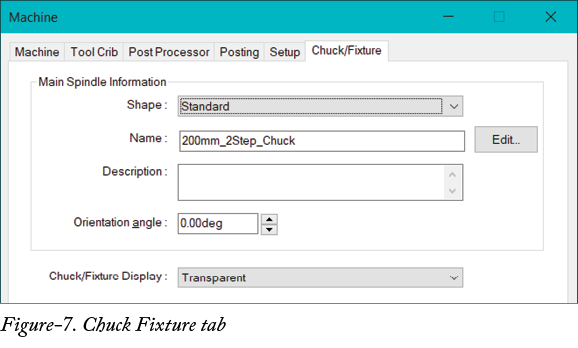

卡盘/夹具选项卡中的选项用于定义用于夹持工件的卡盘/夹具的形状和尺寸；请参阅图 7。

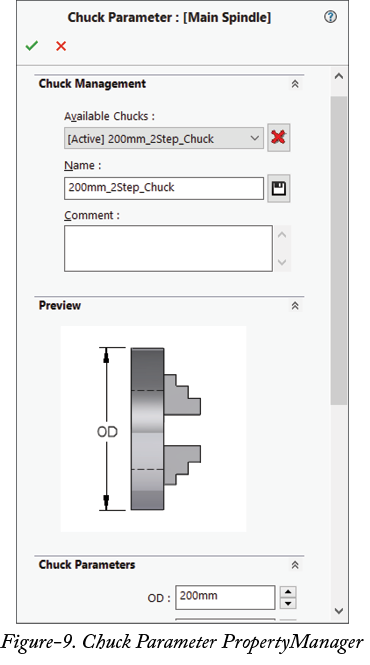

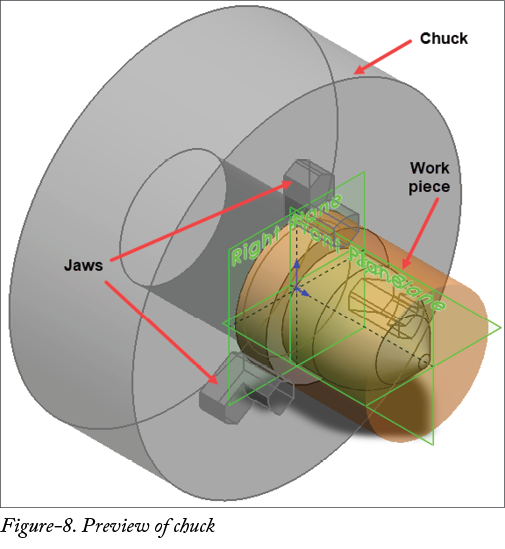

• 从形状下拉列表中选择标准选项，以使用圆柱形标准卡盘夹持工件；请参阅图 8。要更改卡盘或卡爪的尺寸，请单击对话框中名称字段旁边的编辑按钮。将显示卡盘参数：[主轴] PropertyManager；请参阅图 9。

• 从卡盘管理展开区中的可用卡盘下拉列表中选择所需选项，以使用预定义的卡盘进行设置。

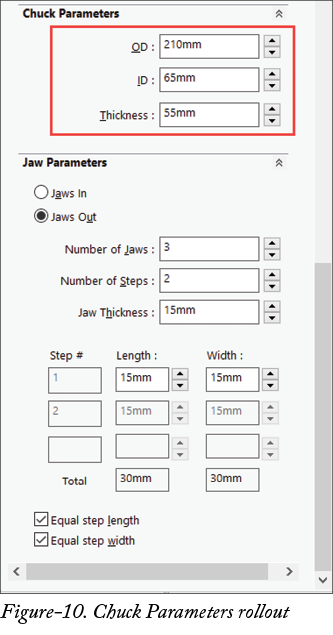

• 如果您想手动更改卡盘尺寸，请在卡盘参数展开区中指定所需值，以定义卡盘的外径、内径和厚度；请参阅图 10。

• 如果您的工件是空心的，则可以选择卡爪向内单选按钮，以便卡爪使用毛坯内径夹持工件。选择卡爪向外单选按钮以使用毛坯外径夹持工件。在卡爪参数展开区中指定与卡爪形状和尺寸相关的参数，如卡爪数量、台阶数和卡爪厚度。
• 如果您想更改卡盘/夹具的显示样式，请从卡盘/夹具显示下拉列表中选择所需选项。
• 如果您想使用 SolidWorks 零件/装配体文件或 STL 文件，请从形状下拉列表中选择相应选项，然后单击下拉列表旁边的浏览按钮以选择文件。
• 单击对话框中的 OK 按钮以应用机床设置。

请注意，在模型中创建的卡盘将代表真实的机床卡盘，以便切削刀具可以避免碰撞。

为零件定义毛坯

毛坯管理器（Stock Manager）工具用于为零件定义毛坯。此毛坯代表实际加工中的工件。使用此工具的步骤见下文。

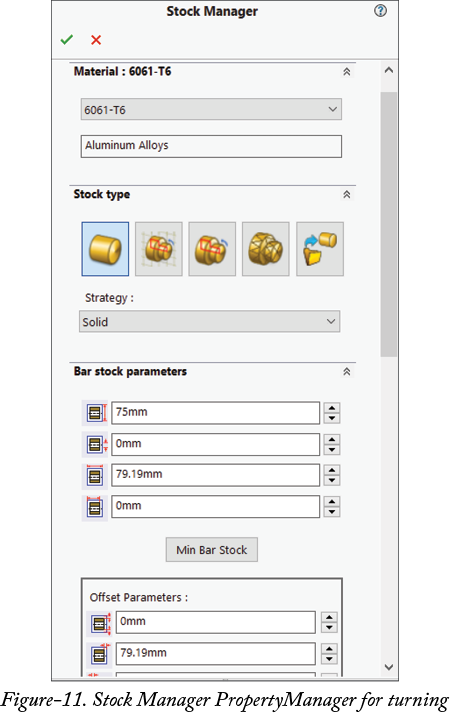

• 在功能区中，从 SOLIDWORKS CAM CommandManager 中单击毛坯管理器（Stock Manager）工具。将显示毛坯管理器 PropertyManager；请参阅图 11。

• 默认情况下，毛坯类型展开区中的圆棒料毛坯按钮处于选中状态，以定义毛坯形状。在棒料毛坯参数展开区中指定所需尺寸参数，以定义毛坯尺寸。
• 如果您想使用所选 SolidWorks 草图的旋转特征作为毛坯，请选择从旋转草图按钮。如果您想使用执行其他操作后保存的进行中文件作为当前设置的基准毛坯，请选择从旋转 2D WIP 文件按钮。如果您想使用 STL 文件定义毛坯，请选择从 STL 文件按钮。如果您想使用 SolidWorks 零件文件定义毛坯，请选择零件文件按钮。
• 从策略下拉列表中选择所需选项，以定义您的毛坯是实心还是具有预钻孔以定义零件内径。如果您的零件有预钻孔，请从下拉列表中选择有芯选项。
• 从材料展开区中，设置毛坯的材料。进给率、导入、导出等切削参数基于毛坯材料定义。
• 单击对话框中的 OK 按钮以创建毛坯。
