后置处理
后置处理工具用于将 CL 文件转换为您的 CNC 机床的机床控制器特定代码。请注意，只有在您已按照前面所述在机床对话框中为您的机床定义了后置处理器后，此工具才会处于活动状态。接下来给出使用此工具的操作步骤。

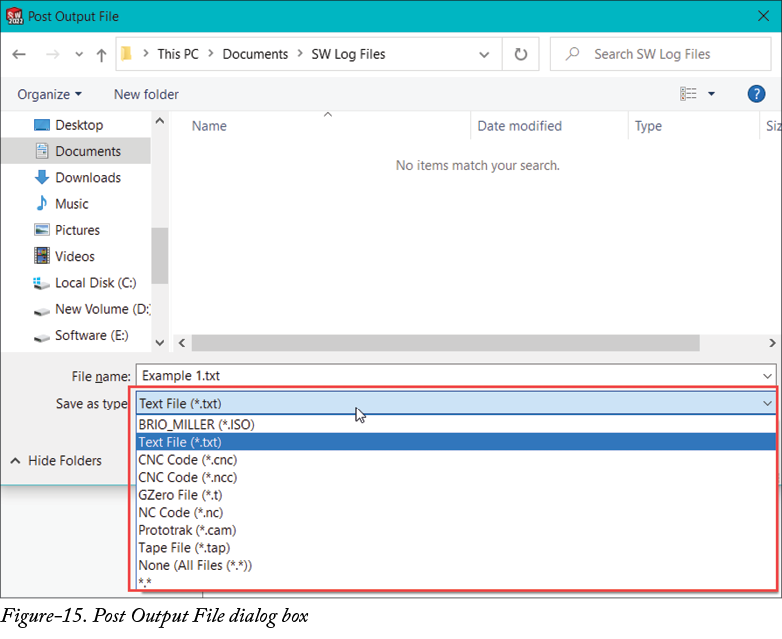

- 一旦刀具路径已生成并且您已检查了 CL 文件，从功能区中 SOLIDWORKS CAM CommandManager 中单击后置处理工具。将显示后置输出文件对话框；请参考图-15。
- 在文件名编辑框中指定所需的文件名，并为文件选择所需的格式。

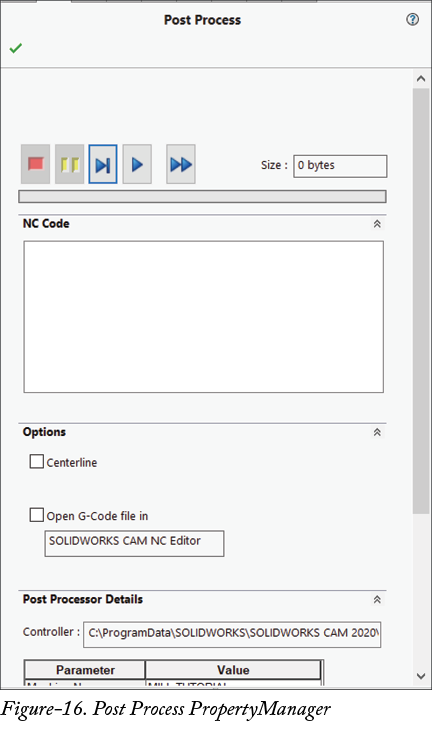

- 在对话框中移动到所需的位置，然后单击保存按钮以保存文件。将显示后置处理 PropertyManager；请参考图-16。
- 从选项展开栏中选中中心线复选框以在生成代码时显示刀具路径中心线。
- 选中打开 G 代码文件复选框以在 SOLIDWORKS CAM NC 编辑器中打开生成的 G 代码。
- 设置所需的参数后，单击播放按钮以运行代码生成。代码生成完成后，代码将显示在 PropertyManager 的 NC 代码展开栏中。

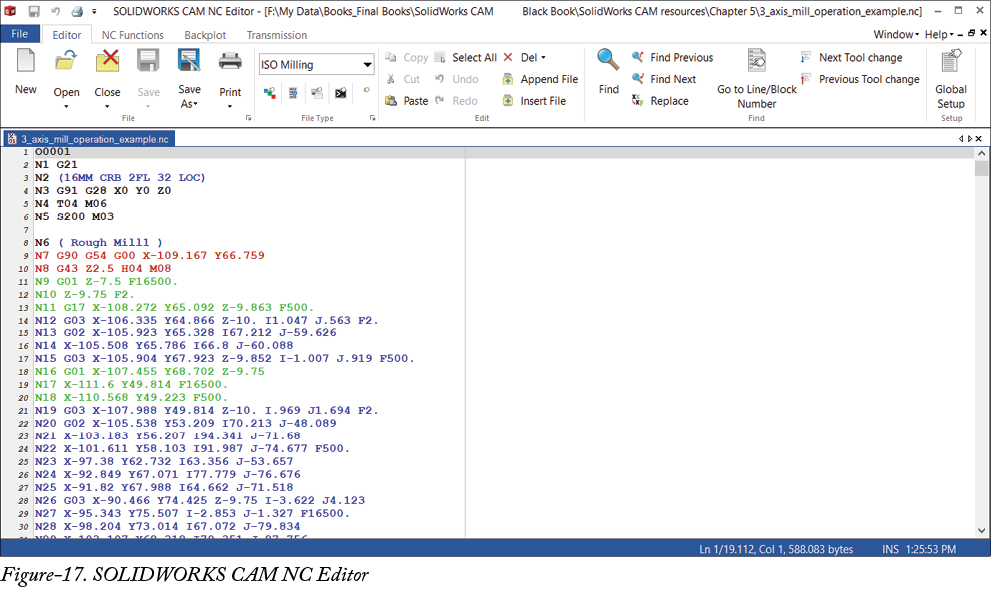

- 从 PropertyManager 中单击 OK 按钮。将显示 SOLIDWORKS CAM NC 编辑器应用程序窗口；请参考图-17。
- 在编辑器中根据需要修改代码并保存文件。您可以通过 USB 或其他文件传输驱动器直接在机床中使用此文件。
