设置铣削操作参数

设置铣削操作参数

铣削操作在执行切削操作之前需要设置一些参数。设置参数的步骤如下。

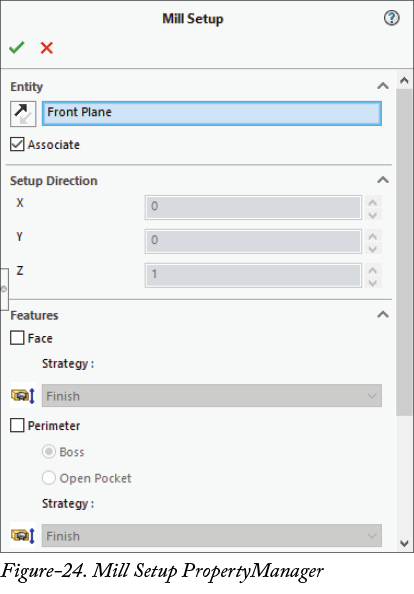

• 单击 SOLIDWORKS CAM TBM CommandManager 中设置下拉菜单的铣削设置工具。将显示铣削设置 PropertyManager；参考图 24。

• 单击实体展开部分的选择框，选择刀具切削时将对齐的垂直面/基准面。简单来说，选择所需的面/基准面以定义切削方向。
• 如果您希望设置随模型的更改而修改，请选中关联复选框。
• 从特征展开部分中选择所需的特征。例如，如果您希望 SolidWorks 自动识别面特征以进行加工，请选中面复选框。如果您希望识别凸台/开放型腔特征，请选中周边复选框。如果您希望识别多曲面特征，请选中多曲面特征复选框。
• 单击 PropertyManager 中的确定按钮以应用设置。
