定义或编辑毛坯
毛坯是加工后要去除以生产零件的材料堆。定义/编辑毛坯的步骤如下。

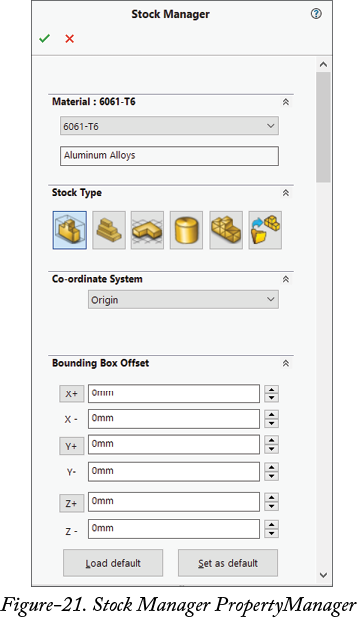

- 单击功能区中 SOLIDWORKS CAM CommandManager 的毛坯管理器工具。将显示毛坯管理器 PropertyManager；参考图 21。
- 从下拉菜单中选择所需的材料。
- 在毛坯类型展开部分中有各种选项来设置毛坯类型；边界框、预定义边界框、圆柱形、拉伸草图、STL 文件和零件文件。如果您想围绕整个工件创建毛坯边界，请选择边界框按钮。使用此选项时，您将能够为各个面指定偏置值。
- 如果您想指定毛坯尺寸以及用于创建毛坯的偏置值，请从对话框中选择预定义边界框按钮。

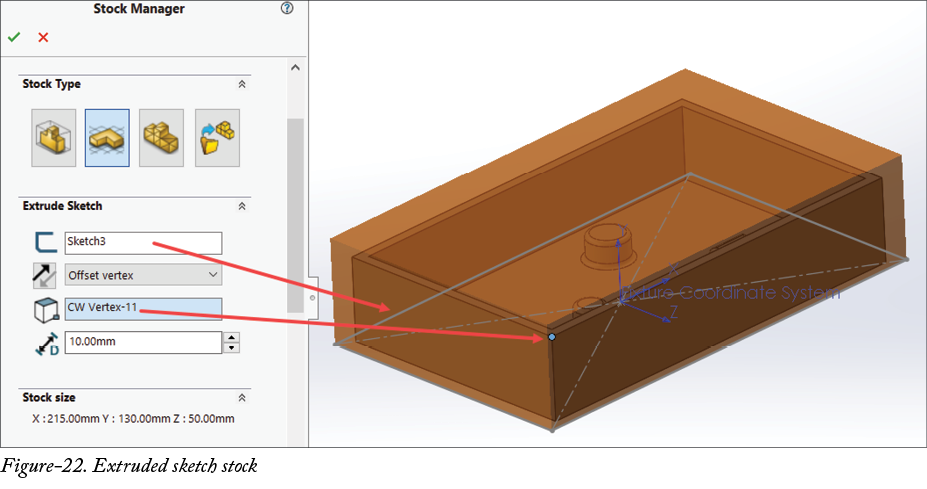

- 如果您想通过拉伸所选草图来创建毛坯，请选择拉伸草图按钮；参考图 22。
- 选择圆柱形按钮以围绕模型创建圆柱形毛坯。

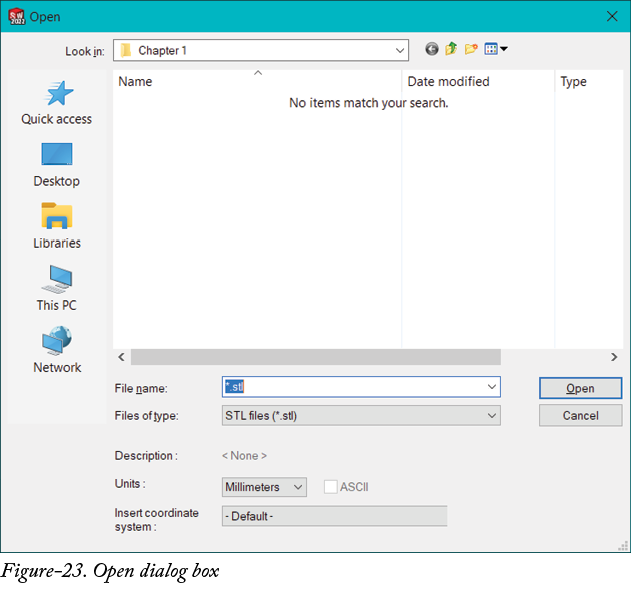

- 选择 STL 文件按钮，然后单击 STL 文件展开部分中的浏览按钮。将显示打开对话框；参考图 23。选择所需的文件，然后单击打开按钮。
- 如果您想使用 SolidWorks 文件作为毛坯，请单击展开部分中的零件文件按钮。选择按钮后，单击浏览按钮。将显示打开对话框。选择所需的文件，然后单击对话框中的打开按钮。零件将放置在原点处。
- 创建毛坯并指定所需参数后，单击确定按钮。毛坯将被创建。
