后置处理刀具路径

后置处理刀具路径

后置处理是从刀具路径生成 G 代码的过程。步骤如下。

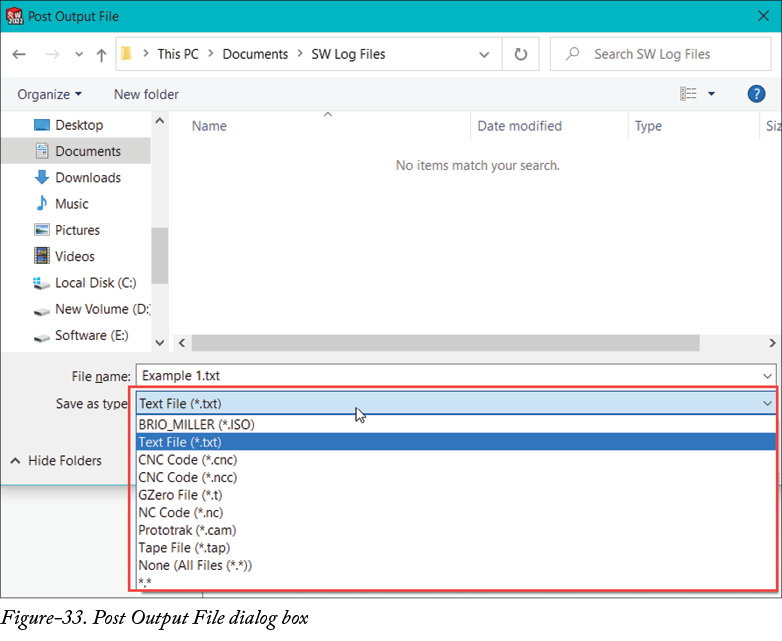

• 从工具菜单的 SOLIDWORKS CAM 级联菜单或功能区中单击后置处理工具。将显示后置输出文件对话框；参考图 33。

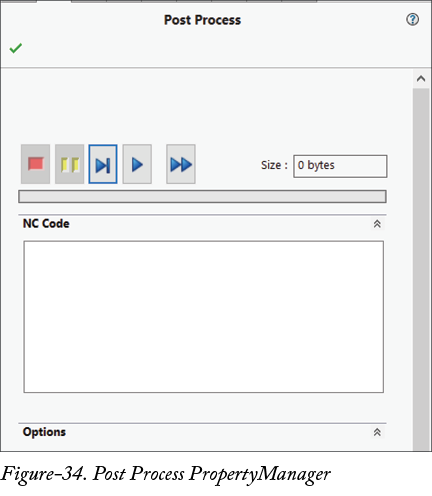

• 指定所需的名称和文件类型，然后单击保存按钮。将显示后置处理 PropertyManager；参考图 34。
• 如果您想在后置处理代码后编辑 G 代码，请从选项展开部分中选中在以下位置打开 G 代码文件复选框。
• 选中中心线复选框，以在后置处理代码时在仿真中显示切削刀具中心线的移动。
• 单击 PropertyManager 中的播放按钮以开始创建 G 代码。代码将显示在 NC 代码框中。

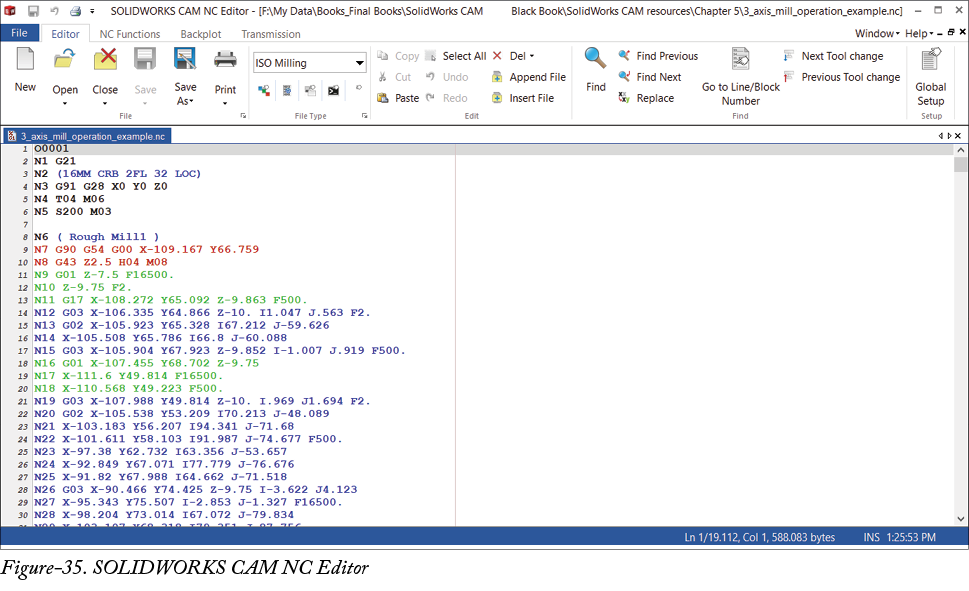

• 单击 PropertyManager 中的确定按钮。如果您已选中在以下位置打开 G 代码文件复选框，将显示 SOLIDWORKS CAM NC 编辑器；参考图 35。
• 根据需要修改文件并保存。关闭应用程序
