设置坐标系
坐标系是 CNC 机床编程的重要组成部分。机床编程的所有坐标都参考所选坐标系。设置坐标系的步骤如下。

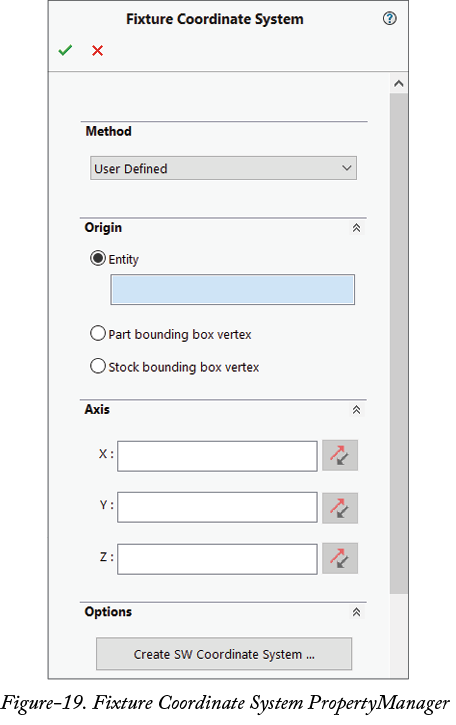

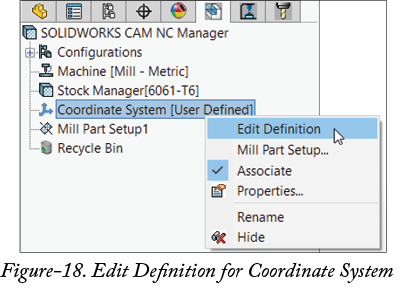

- 从 SOLIDWORKS CAM FeatureManager 设计树中右键单击坐标系选项，然后从快捷菜单中选择编辑定义选项；参考图 18。将显示夹具坐标系 PropertyManager；参考图 19。同时，系统将要求您选择一个点来定义坐标系。
- 在模型上选择您希望作为坐标系的点。要将坐标系对齐到所需方向，请单击轴展开部分的相应方向选择框，然后选择方向参考（面/基准面/边线）。

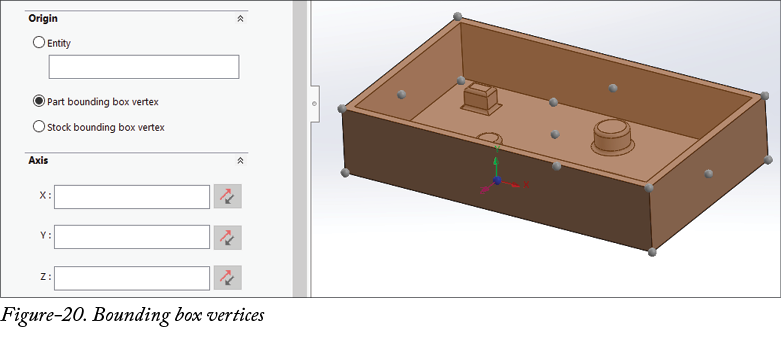

- 如果您想使用零件边界框的任何顶点，则选择零件边界框顶点单选按钮。将显示顶点；参考图 20。
- 选择所需的顶点以放置坐标系。
- 如果您想使用毛坯边界框的顶点作为坐标系参考，则选择毛坯边界框顶点单选按钮。
- 选择点并设置方向参考后，单击 PropertyManager 中的确定按钮以创建坐标系。
