车削特征选项
选项对话框中有一些可用设置，用于定义自动识别车削特征的范围。定义这些设置的步骤见下文。
-
设置车床后，在功能区中，从展开的 SOLIDWORKS CAM CommandManager 中单击

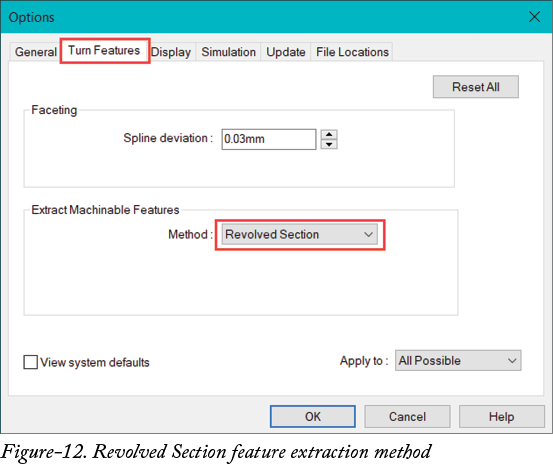

SOLIDWORKS CAM 选项（SOLIDWORKS CAM Options）按钮。将如前面所述显示选项对话框。 - 单击对话框中的车削特征选项卡。将显示如图 12 所示的选项。
- 在样条曲线偏差编辑框中指定机床模型样条曲线可以偏离实际零件的最大偏差值。

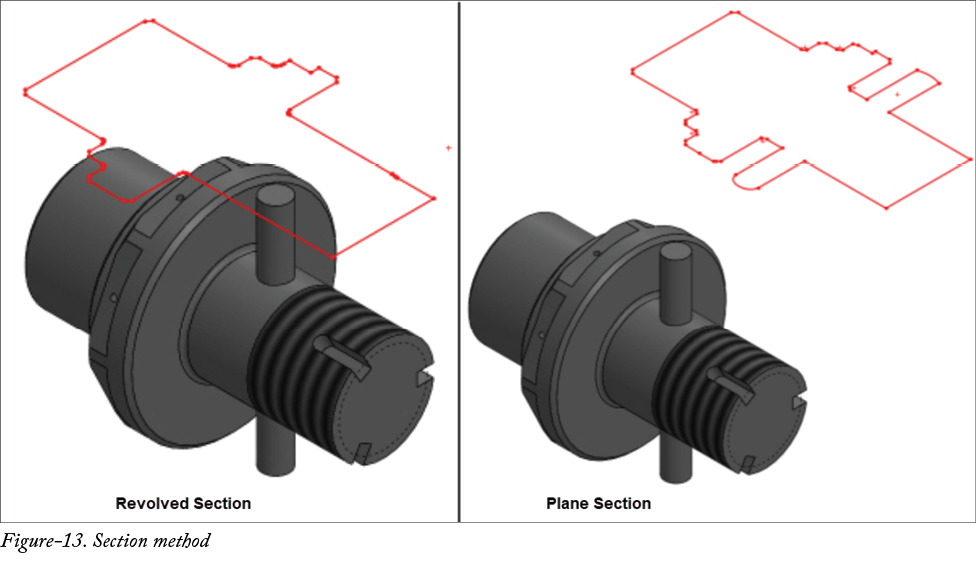

- 从提取可加工特征区域的方法下拉列表中选择所需选项，以定义如何识别模型的特征以进行车削加工。有两种识别特征的方法，即旋转剖切和平面剖切；请参阅图 13。
- 单击 OK 按钮以应用设置。
提取可加工特征

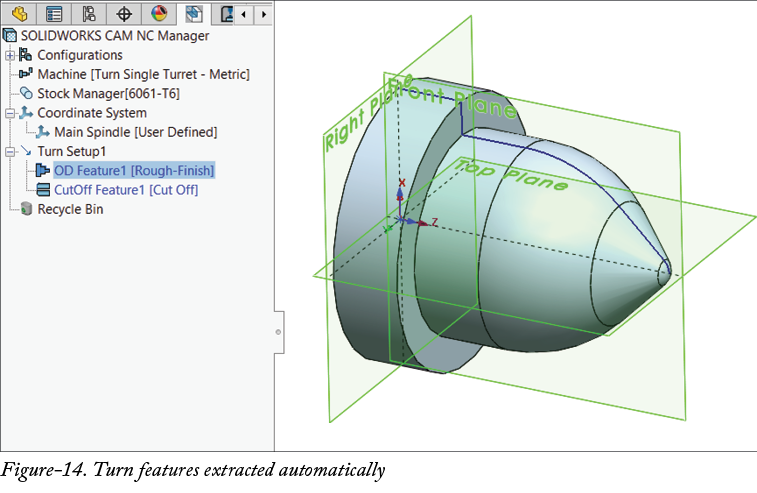

提取可加工特征（Extract Machinable Features）工具用于基于毛坯和零件自动提取可加工车削特征。单击此按钮后，识别出的特征将显示在 SOLIDWORKS CAM NC 树中；请参阅图 14。
