为零件定义毛坯
SOLIDWORKS CAM CommandManager 中的毛坯管理器工具用于创建和管理零件的毛坯。此毛坯是将在车间中对其进行加工的工件的数字模型。接下来给出使用此工具的过程。

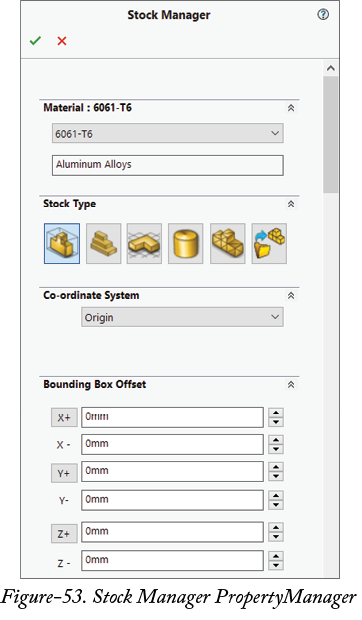

- 单击功能区中 SOLIDWORKS CAM CommandManager 中的毛坯管理器工具。将显示毛坯管理器 PropertyManager；请参阅图 53。
- 从材料下拉列表中选择所需选项，以定义工件材料。
- 从毛坯类型展开栏中选择所需按钮。接下来讨论此选项卡中的各种选项。
边界框
- 默认情况下，对话框中选中边界框按钮；请参阅图 53。因此，将生成矩形块状毛坯。
- 在边界框偏置展开栏的编辑框中设置所需值。如果您想在 X 方向上创建对称工件，则单击 X+ 按钮。同样，您可以在其他方向上创建对称工件。
- 设置所需参数后，单击 PropertyManager 中的 OK 按钮以创建毛坯。
预定义边界框
- 如果您想指定创建具有指定长度、宽度和厚度的边界框毛坯，请从 PropertyManager 的毛坯类型展开栏中选择预定义边界框按钮。
- 如前所述设置所需的偏置值。
拉伸草图

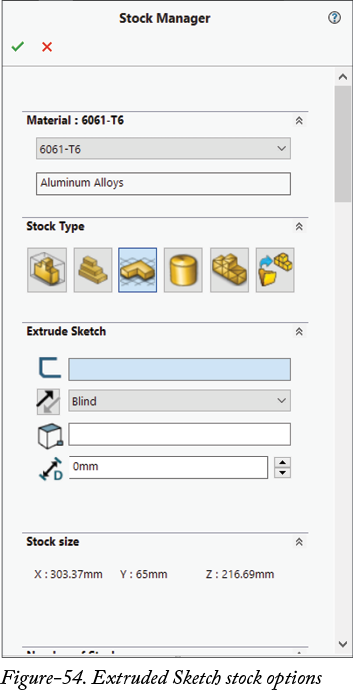

- 从毛坯类型展开栏中选择拉伸草图按钮。选项将如图 54 所示显示。

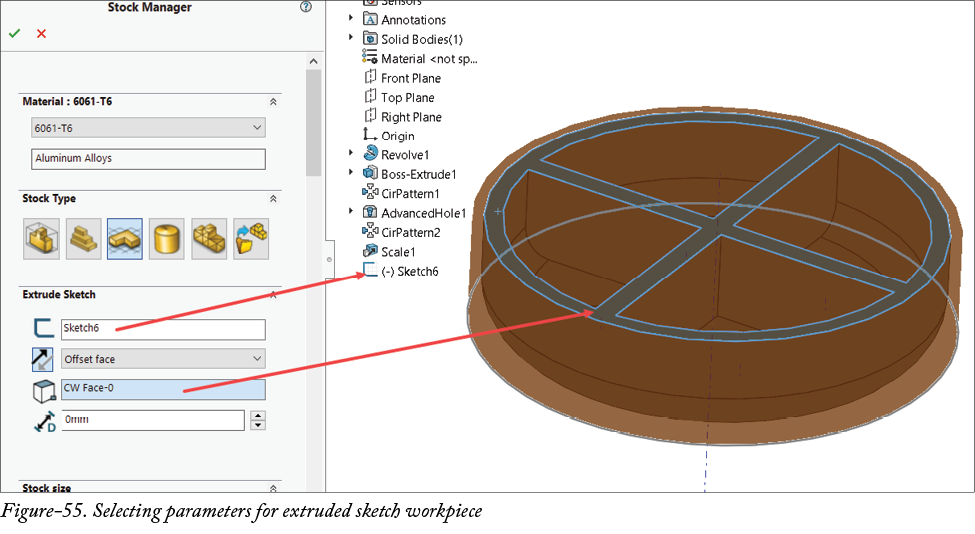

- 选择用于创建拉伸特征的闭合环草图。将显示拉伸工件的预览；请参阅图 55。
- 在拉伸草图展开栏中设置所需参数。
- 单击 PropertyManager 中的 OK 按钮。将创建工件毛坯。
圆柱毛坯
- 单击毛坯类型展开栏中的圆柱按钮，以创建具有指定直径、长度、轴位置等的圆柱毛坯。请注意，此毛坯适用于圆柱模型。
STL 文件

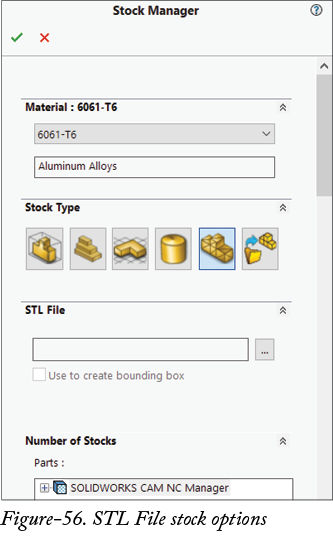

- 从毛坯类型展开栏中选择 STL 文件按钮。选项将如图 56 所示显示。

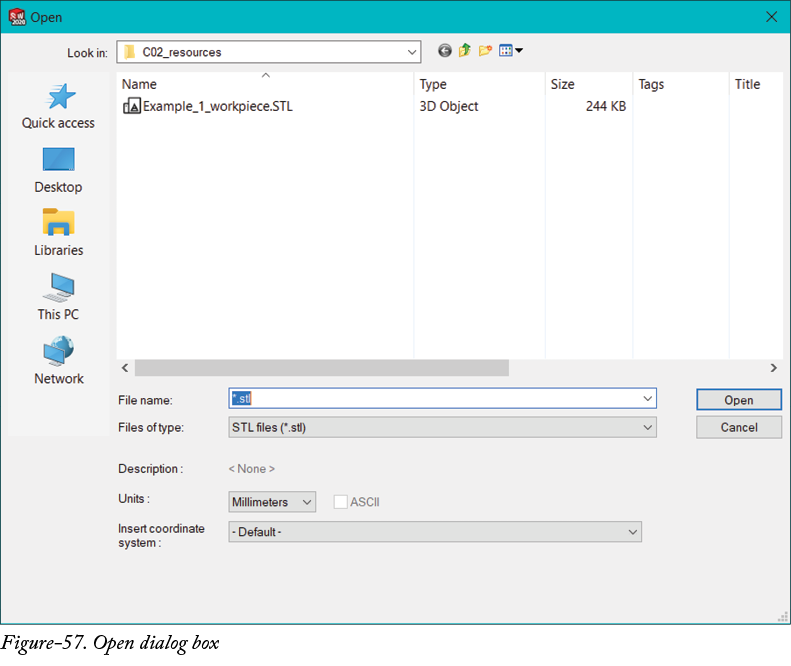

- 单击 STL 文件展开栏中的浏览按钮。将显示打开对话框；请参阅图 57。
- 从单位下拉列表中选择所需单位。模型将以所选单位导入。
- 如果您想包含特定坐标系，请从插入坐标系下拉列表中选择所需选项。
- 从对话框中选择所需 STL 文件，然后单击打开按钮。模型将被导入。请注意，模型将放置在默认/指定坐标系处。
- 单击 OK 按钮以创建毛坯。
零件文件

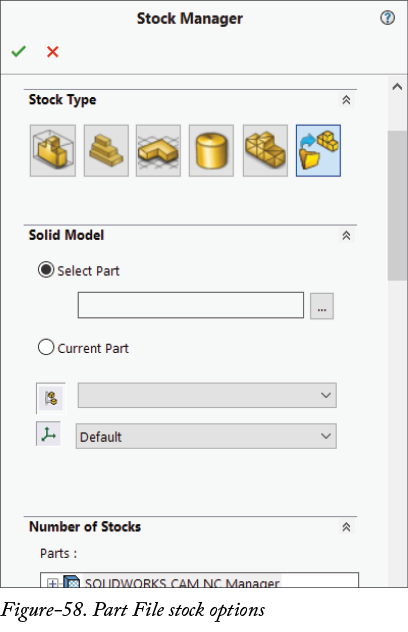

- 从毛坯类型展开栏中选择零件文件按钮。选项将如图 58 所示显示。
- 如果您想使用 SolidWorks 零件作为工件，请选择选择零件单选按钮。单击字段旁边的浏览按钮，然后选择所需文件。

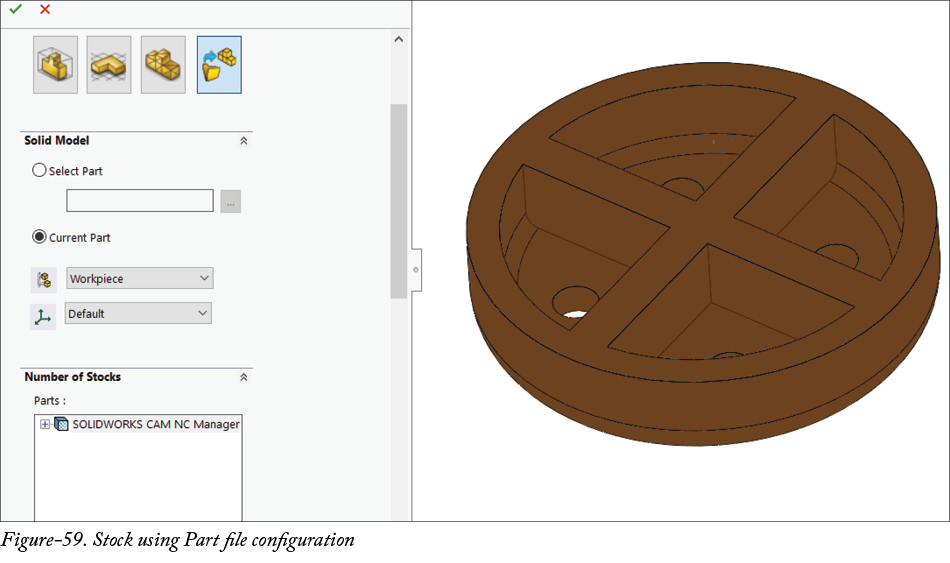

- 如果您想选择当前模型的配置作为工件，请选择当前零件单选按钮。请注意，当工件是当前模型的放大配置时，此选项将非常有用。选择此单选按钮后，从下拉列表中选择所需配置并设置其他参数；请参阅图 59。
- 设置所需参数后，单击 OK 按钮以创建毛坯。
