SolidWorks CAM 选项

SOLIDWORKS CAM 选项（SOLIDWORKS CAM Options）工具用于定义 SolidWorks CAM 的基本参数。接下来给出操作步骤。

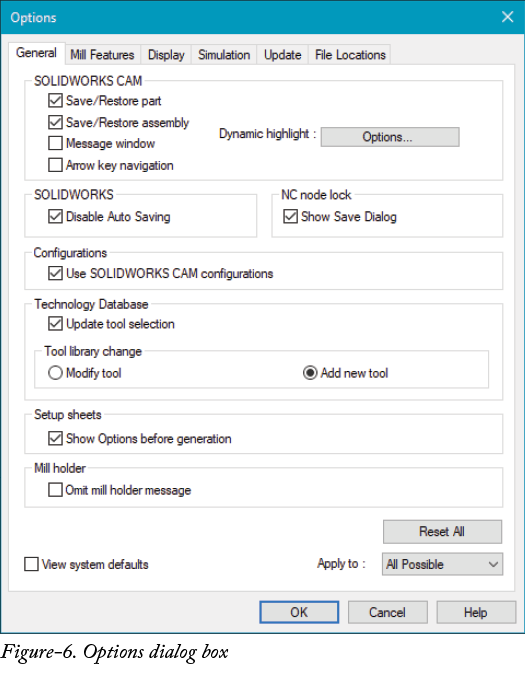

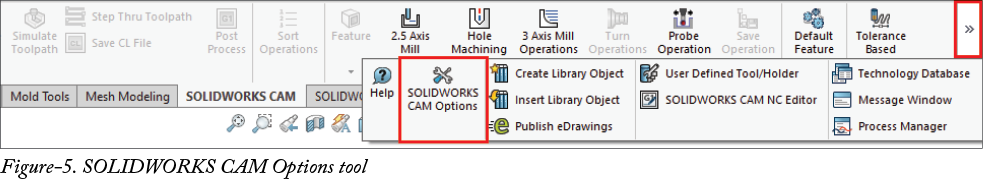

从功能区中展开的 SOLIDWORKS CAM CommandManager 中单击SOLIDWORKS CAM 选项（SOLIDWORKS CAM Options）工具；请参考图 5。将显示选项对话框，如图 6 所示。

铣削特征选项卡

铣削特征选项卡中的选项用于定义小面重新生成、可加工特征提取等参数。接下来讨论此选项卡中的选项。

如果希望在 3 轴铣削期间将模型的小面重新生成到指定的面偏差，请选择强制小面识别复选框。
在对话框的小面化区域中的面偏差和样条曲线偏差编辑框中设置所需值，以定义曲面/曲线可以偏离原始形状的容差。请注意，在这些编辑框中指定错误的值可能会使所需零件与加工零件之间产生显著差异。
从特征类型区域中选择所需复选框，以定义哪些特征将由提取可加工特征工具自动识别。
从对话框的重建时移除区域中选择所需复选框，以在为加工重建模型时移除相应特征。请注意，如果此区域中的特征在特征类型区域中被选中，则它们在重建时移除区域中将不可用。
如果您已从特征类型区域中选择了零件周边复选框，则对话框的零件周边选项区域中的选项将变为可用。从此区域中选择所需选项。此区域中的选项已在前面讨论过。
从对话框的局部特征区域中选择所需选项，以定义如何基于用户选择的面识别局部特征。此区域中有两个单选按钮：智能拾取和相邻面。如果选择了智能拾取选项，并且拾取了目标特征内的一个面，则局部特征识别 (LFR) 会自动确定哪些面与创建该特征相关。可以选择多个面来定义多个特征。如果选择了相邻面选项，并且拾取了一个面，则局部特征识别 (LFR) 会自动选择与该面相邻的面并创建特征。

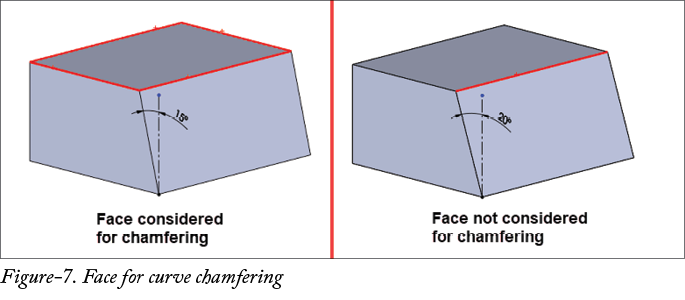

曲线特征选项区域中的选项仅在对话框的特征类型区域中选择了用于倒角的曲线特征复选框时可用。在对话框的曲线特征选项区域中的最大面角度编辑框中设置所需的角度值，以定义哪些边将用于倒角。如果某个面相对于水平或垂直平面的角度大于最大面角度编辑框中指定的值，则其边将不用于曲线倒角特征；请参考图 7。

如果希望仅对平坦且平行于加工面的面进行倒角，请选择仅平面边复选框。
在孔识别选项区域中指定所需参数，以定义用于识别孔的最大直径和角度。在最大直径和最小包含角度编辑框中指定所需值。
如果希望自动特征识别将两个或多个共线、具有相同直径且通常会一起加工为一个孔的圆柱面视为一个孔，请选择合并分割孔复选框。
如果希望将识别出的孔在向上和向下两个方向上延伸到毛坯，请选择将孔延伸到毛坯复选框。
如果希望创建孔特征和非孔特征的分组，请选择创建特征组复选框。
如果您认为模型中存在无法直接加工并可能导致刀具可访问性问题的特征，请选择检查贯通特征的可访问性复选框。在这种情况下，软件将自动将这些特征移动到铣削零件设置，并应用尽可能最佳的切削刀具和切削操作。
当在对话框的特征类型区域中选择了非孔特征复选框时，如果希望将不规则形状的特征识别为小型规则形状特征的组合，请选择简化特征复选框。
如果希望将两个不同深度的相连特征识别为两个独立的特征，请选择按深度识别特征复选框。
选择非均匀倒角、圆角和锥度复选框，以识别具有非均匀倒角、圆角和锥度面的槽、型腔和其他特征。
单击关联所有现有特征按钮，将所有加工特征与其相应的参考（面/轴/点）链接起来。
单击取消关联所有现有特征按钮，断开加工特征与其各自参考之间的链接。
选择关联新特征复选框，以自动将新的加工特征与其各自的参考关联。
从应用于下拉列表中选择所需选项，以定义应用指定设置的范围。
选择查看系统默认值复选框，以检查对话框中的默认设置。

常规选项卡

常规选项卡中的选项用于定义 SOLIDWORKS CAM 的常规参数。接下来讨论这些选项。

如果希望将要加工的零件保存到 SolidWorks CAM 项目目录中，请选择保存/恢复零件复选框。
如果希望将装配体文件保存到 SolidWorks CAM 项目目录中，请选择保存/恢复装配体复选框。
选择消息窗口复选框，以在消息窗口中显示 SolidWorks CAM 加工的进度。
选择方向键导航复选框，以使用方向键在 SOLIDWORKS CAM 可加工特征树和 SOLIDWORKS CAM 操作树中导航。
如果希望当光标在特征树或操作树中移动到特征上时高亮显示该特征，请选择动态高亮显示复选框。
选择禁用自动保存复选框，以在自动保存时禁用项目文件的自动保存。
从 NC 节点锁定区域中选择显示保存对话框复选框，以在 SOLIDWORKS CAM NC 管理器中锁定零件时显示保存对话框。
如果希望使用模型的 SolidWorks CAM 配置进行加工，请选择使用 SOLIDWORKS CAM 配置复选框。
从对话框的工艺数据库区域中选择更新刀具选择复选框，以基于工艺数据库自动更新所选刀具。
从刀具库更改区域中选择修改刀具单选按钮，以在保存项目时自动修改数据库中项目的现有刀具。
选择添加新刀具单选按钮，以将项目中修改过的刀具作为新刀具添加到数据库中。
选择生成前显示选项复选框，以显示用于生成设置表 XML 文件的选项。
选择忽略铣刀刀柄消息复选框，以关闭在更换铣刀时更新刀柄所显示的消息。

显示选项卡

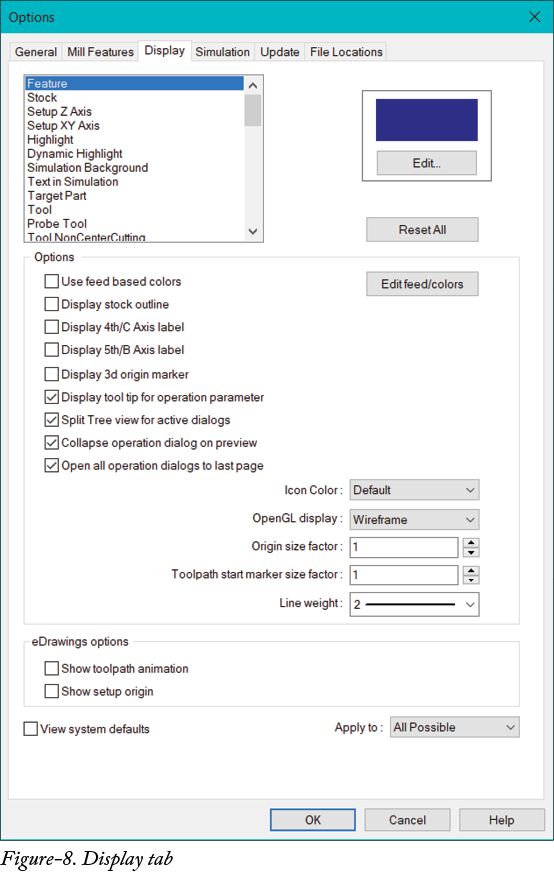

显示选项卡中的选项用于设置显示模型各种实体的参数；请参考图 8。接下来讨论这些选项。

从列表框中选择所需选项，然后单击编辑按钮以更改相应界面对象的颜色。
单击全部重置按钮，将所有界面对象重置为原始状态。

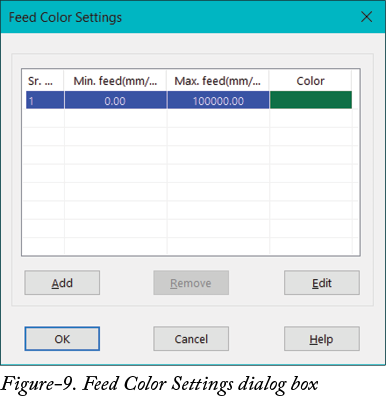

选择使用基于进给的颜色复选框，以对表示进给线的线条使用指定的颜色。单击编辑进给/颜色按钮以修改颜色。将显示进给颜色设置对话框；请参考图 9。在对话框中设置所需的进给范围和相应的颜色。如果希望添加新的进给颜色范围，请单击添加按钮并根据需要设置其他参数。单击确定按钮以应用设置。

选择显示毛坯轮廓复选框，以即使在树中未选择毛坯时也显示毛坯轮廓。
选择显示第 4/C 轴标签复选框，以显示机床第 4/C 轴的标签。
选择显示第 5/B 轴标签复选框，以显示机床第 5/B 轴的标签。
选择显示 3D 原点标记复选框，以显示带坐标轴的 3D 原点。
选择显示操作参数工具提示复选框，以在树中选择操作时显示操作参数。
选择为活动对话框拆分树视图复选框，以根据所选选项拆分主树。
如果希望在选择预览按钮时对话框自动折叠，请选择预览时折叠操作对话框复选框。
如果希望所有操作对话框打开到上次关闭对话框的活动选项卡，请选择将所有操作对话框打开到最后一页复选框。
在图标颜色、OpenGL 显示、原点尺寸因子、刀具路径起点标记尺寸因子和线宽下拉列表中设置所需参数。
在对话框的 eDrawings 选项区域中选择所需参数。如果希望在 eDrawings 管理器中显示动画选项卡，请选择显示刀具路径动画复选框。选择显示设置原点复选框以在 eDrawing 中显示原点。

仿真选项卡

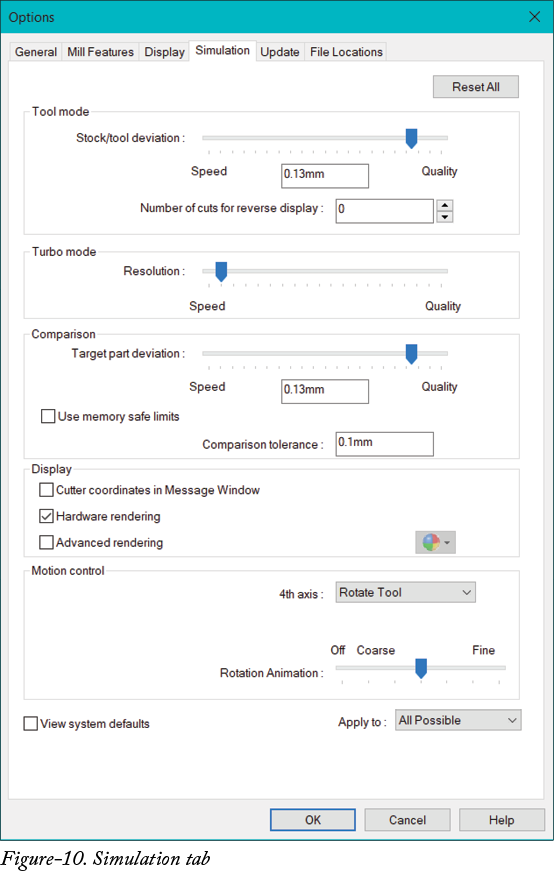

仿真选项卡中的选项用于管理与加工仿真相关的参数；请参考图 10。接下来讨论这些选项。

使用对话框的刀具模式区域中的毛坯/刀具偏差滑块，指定仿真中毛坯/刀具的所需偏差值。
在反向显示切削次数编辑框中指定所需值，以指定在反向步骤模式下可以向毛坯添加材料的最大切削次数。请注意，使用此选项时，刀具模式仿真将减慢约 15%。随着允许添加材料的步骤数增加，所需的系统内存也会增加。
为 Turbo 模式区域的分辨率滑块设置所需值，以指定仿真期间用于表示模型曲面的小面数量。
为对话框的比较区域中的目标零件偏差滑块设置所需值，以定义仿真模型相对于原始模型的最大偏差。
选择使用内存安全限制复选框，以确保当偏差设置为较低值时不会耗尽内存。
在比较容差编辑框中设置所需值，以指定比较仿真模型和原始模型的容差。
选择消息窗口中的刀具坐标复选框，以在仿真期间显示切削刀具的坐标。
选择硬件渲染复选框，以使用图形卡改善仿真的图形和质量。

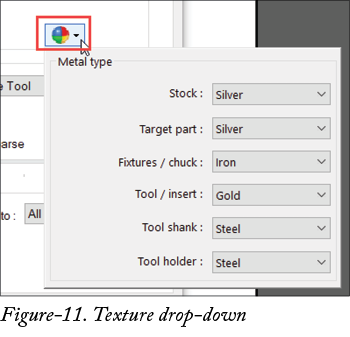

选择高级渲染复选框，以通过使用金属纹理显示刀具路径仿真的逼真渲染。单击高级渲染复选框旁边的下拉列表，以定义仿真不同部分的纹理；请参考图 11。

从第 4 轴下拉列表中选择所需选项，以定义仿真的旋转构件是刀具旋转还是毛坯旋转。
将运动控制区域中的旋转动画滑块设置到所需位置，以定义仿真期间旋转的质量。

更新选项卡

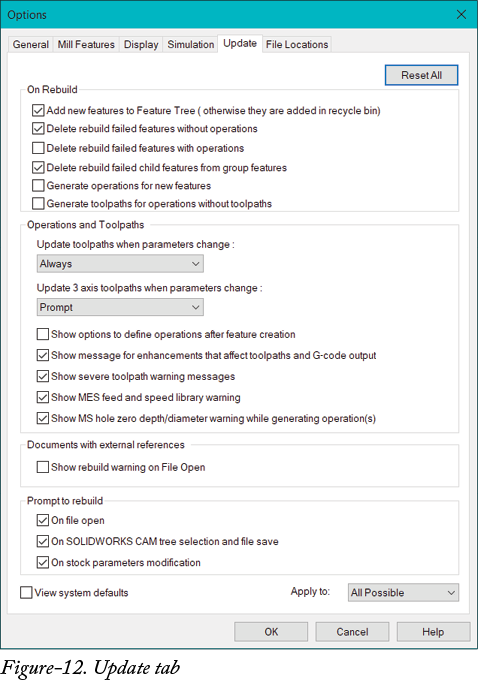

此选项卡中的选项用于定义要自动更新的特征；请参考图 12。接下来讨论这些选项。

选择将新特征添加到特征树（否则它们将被添加到回收站）复选框，以在重建时自动将新特征添加到特征树。
选择删除无操作的重建失败特征复选框，以删除在重建期间失败且没有关联操作的加工特征。
选择删除有操作的重建失败特征复选框，以删除在重建期间失败且有关联操作的加工特征。
选择从组特征中删除重建失败的子特征复选框，以删除在重建期间失败的特征组的子特征。
选择为新特征生成操作复选框，以自动为新加工特征生成操作。
选择为无刀具路径的操作生成刀具路径复选框，以自动为没有关联刀具路径的操作生成刀具路径。
从对话框中操作和刀具路径区域的参数更改时更新刀具路径下拉列表中选择所需选项。如果希望参数更改时始终更新刀具路径，请选择始终选项。如果希望系统在刀具路径参数发生更改时提示更新，请选择提示选项。如果希望在更改参数后不自动更新刀具路径，请选择从不选项。
从参数更改时更新 3 轴刀具路径下拉列表中选择所需选项，以定义参数更改时刀具路径将如何更新。
选择显示用于在特征创建后定义操作的选项复选框，以自动显示与所创建特征的操作相关的选项。
您可以按照相同方式设置对话框的操作和刀具路径区域中的其他选项。

文件位置选项卡

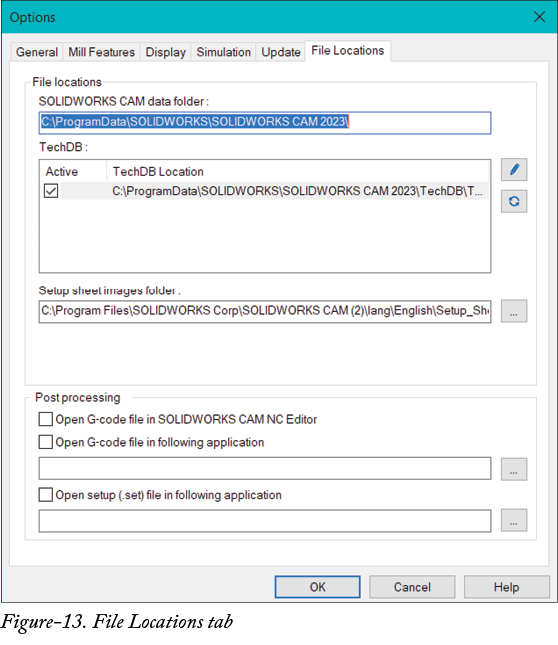

此选项卡中的选项用于定义各种 SolidWorks CAM 相关文件和目录的位置；请参考图 13。接下来讨论此选项卡中的选项。

SOLIDWORKS CAM 数据文件夹和 TechDB 位置字段中的选项无法编辑，因为这些参数是在安装期间设置的。
单击设置表图像文件夹编辑框的浏览按钮，并设置您希望保存设置表图像的位置。
选择在 SOLIDWORKS CAM NC 编辑器中打开 G 代码文件复选框，以在生成代码后在 SOLIDWORKS CAM NC 编辑器应用程序中打开 G 代码。
选择在以下应用程序中打开 G 代码文件复选框，并使用浏览按钮选择所需的应用程序。
选择在以下应用程序中打开设置 (.set) 文件复选框，以定义用于打开 SolidWorks CAM 设置文件的应用程序。

设置所需参数后，单击确定按钮。
