铣削设置
铣削设置（Mill Setup）工具用于为给定零件设置切削方向和加工策略。接下来给出使用此工具的操作步骤。
- 从功能区中 SOLIDWORKS CAM TBM CommandManager 中单击

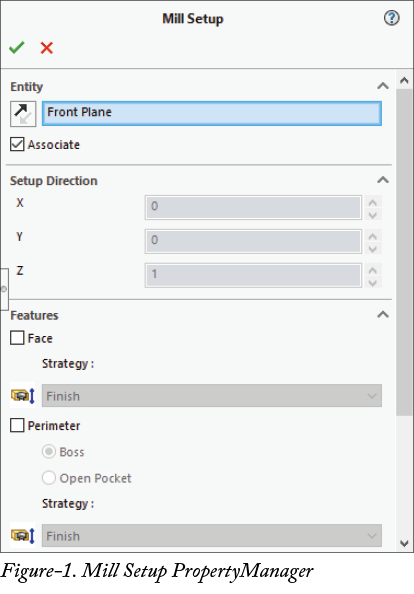

铣削设置（Mill Setup）工具。将显示铣削设置 PropertyManager；请参考图 1。

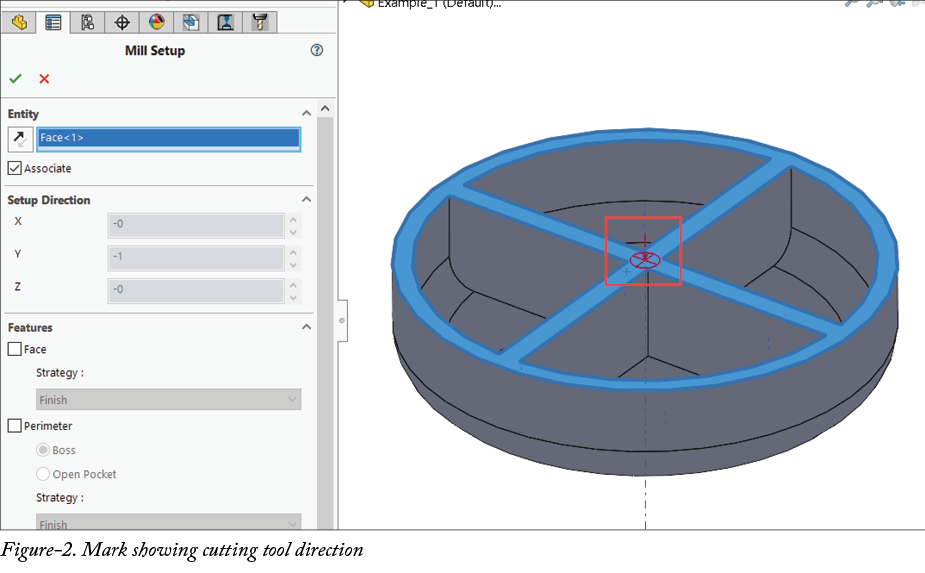

- 在 PropertyManager 的实体选择框中单击，然后选择将垂直于其执行加工的面。模型上将显示一个红色标记以定义刀具方向；请参考图 2。
- 如果希望方向与所选面关联，请从实体 rollout 中选择关联复选框。这样，所选面的更改将反映到刀具方向上。
- 如果希望创建端面加工操作，请从特征 rollout 中选择面复选框。选择此复选框后，从策略下拉列表中选择所需选项。如果希望在该面上执行精加工操作，请选择精加工选项。如果希望对该面执行粗加工操作，请选择粗加工选项。如果希望加工以获得更好的精加工效果，请选择精细选项。如果希望加工零件中凸台特征的面，请选择精加工 - 岛选项。
- 如果希望执行到指定深度的端面加工操作，请选择策略下拉列表旁边的盲孔切换按钮。如果希望执行贯通端面加工操作，请取消选择此切换按钮。
- 如果希望去除零件周边或零件中凸台特征周围的材料，请选择周边复选框。设置中将添加一个周边特征。如果希望使用模型中的凸台特征来创建周边 CAM 特征，请选择凸台单选按钮。如果希望围绕零件壁创建周边 CAM 特征，请选择开放型腔单选按钮。您可以按照前面讨论的相同方式设置策略下拉列表中的选项。如果希望为不规则的、非平面的边倒角，请选择精加工 - 断边选项。如果选择了开放型腔单选按钮，则还可以从策略下拉列表中选择粗加工(VoluMill) - 精加工选项。VoluMill 是一种经过验证的刀具路径策略，使您能够比典型刀具路径策略更快、更深地切削。同时，通过避免急剧的方向变化并控制材料去除率，它可以显著延长刀具寿命。它可在 CAM Express、Siemens NX CAM、TopSolid、CAMWorks、NCCS、Cimatron 和 GibbsCAM 中无缝运行。
- 如果希望创建一个加工特征以去除零件曲面所界定的不同形状上的材料（包括型腔、区域等），请从特征 rollout 中选择多曲面特征复选框。如果希望在工件中指定的 Z 层执行区域清除加工，请从相应的策略下拉列表中选择区域清除、Z 层选项。策略下拉列表中的其他选项与前面讨论的相同。
- 如果希望为模型中的倒角自动创建曲线特征，请选择用于倒角的曲线特征复选框。从相应的策略下拉列表中选择所需选项。此下拉列表中的选项已在前面讨论过。

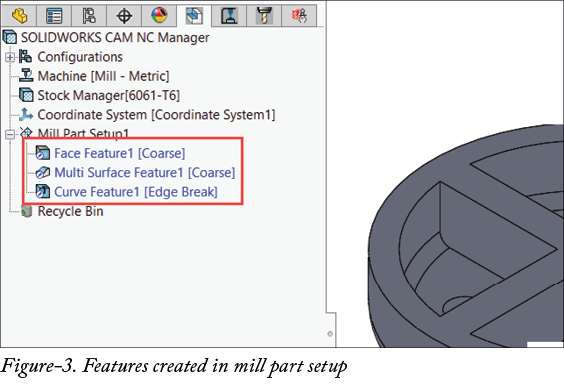

- 设置所需参数后，单击 PropertyManager 中的确定按钮。这些特征将创建在铣削零件设置节点下；请参考图 3。
