调用 SOLIDWORKS Simulation

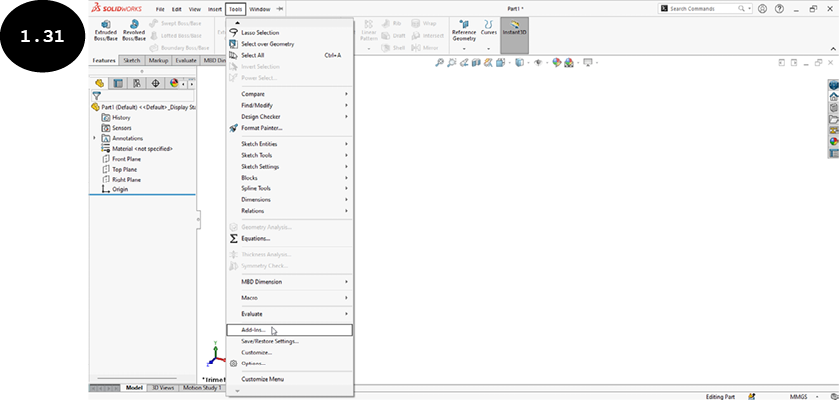

SOLIDWORKS Simulation 可以在 SOLIDWORKS 的零件建模和装配体环境中调用，以执行各种类型的有限元分析（FEA）。要启动 SOLIDWORKS Simulation，请单击 SOLIDWORKS 菜单中的工具 > 插件，见图 1.31。插件对话框出现，见图 1.32。

注意：您可能需要通过单击 SOLIDWORKS 菜单底部的箭头来展开工具菜单以显示插件工具，如图 1.31 所示。

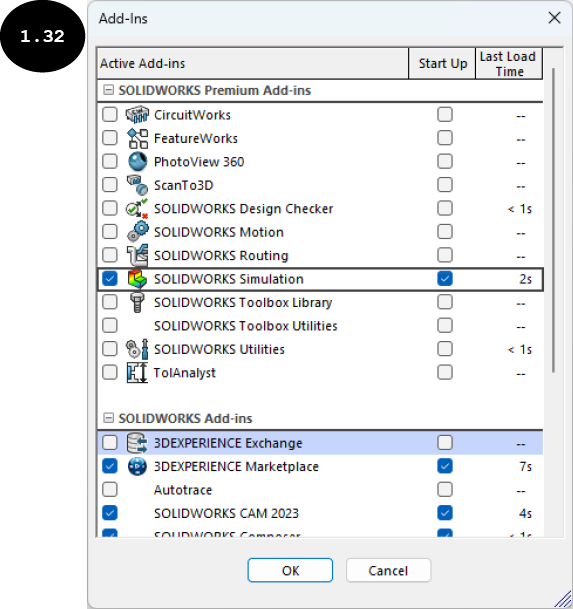

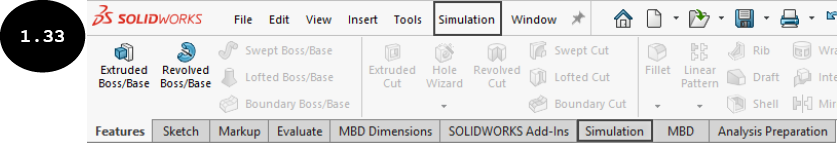

在插件对话框中，单击 SOLIDWORKS Simulation 选项左侧和右侧的复选框，见图 1.32。接下来，单击确定按钮。SOLIDWORKS Simulation 被调用，Simulation 菜单被添加到 SOLIDWORKS 菜单中，见图 1.33。此外，Simulation 选项卡被添加到 CommandManager 中，见图 1.33。Simulation 菜单和 Simulation 选项卡现在具有不同的仿真工具集，用于执行各种类型的有限元分析（FEA）。

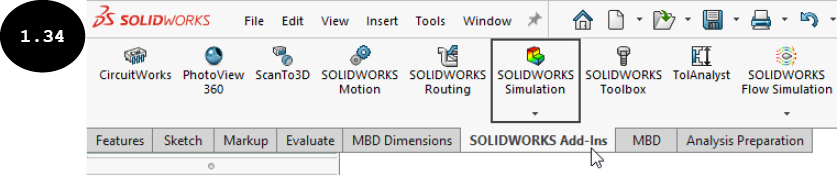

如果 Simulation 选项卡默认情况下未添加到 CommandManager 中，您需要手动添加它。为此，请右键单击 CommandManager 中的任何选项卡。快捷菜单出现。在此快捷菜单中，将光标移到选项卡选项上，然后在出现的级联菜单中单击 Simulation 选项。或者，单击 CommandManager 中的 SOLIDWORKS 插件选项卡以显示 SOLIDWORKS 插件 CommandManager 的工具，见图 1.34。接下来，单击 SOLIDWORKS Simulation 工具。

注意：如果您在插件对话框中选中 SOLIDWORKS Simulation 选项右侧的复选框，则每次启动 SOLIDWORKS 时会自动调用 SOLIDWORKS Simulation。但是，如果您选中 SOLIDWORKS Simulation 选项左侧的复选框，则 SOLIDWORKS Simulation 仅在当前 SOLIDWORKS 会话中调用。要为当前 SOLIDWORKS 会话以及每个新的 SOLIDWORKS 会话调用 SOLIDWORKS Simulation，您需要在插件对话框中选中这两个复选框。

如果插件对话框中未提供 SOLIDWORKS Simulation 选项，则您需要先安装 SOLIDWORKS Simulation。

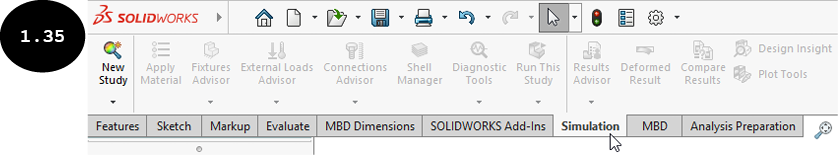

调用 SOLIDWORKS Simulation 后，单击 CommandManager 中的 Simulation 选项卡。Simulation CommandManager 出现，见图 1.35。此 CommandManager 包含用于执行各种类型的有限元分析（FEA）的工具。请注意，最初，Simulation CommandManager 的大多数工具未启用，只有在您定义了要执行的有限元分析（FEA）类型后才会启用。您可以使用 Simulation CommandManager 的新算例工具来定义分析类型。

请注意，在使用新算例工具定义要执行的分析类型之前，您需要在 SOLIDWORKS 中创建或导入几何以对其进行分析。您将在后续章节中学习如何执行不同类型的分析。
