动手练一练 1：梁支座的静态分析

动手练一练 1：梁支座的静态分析

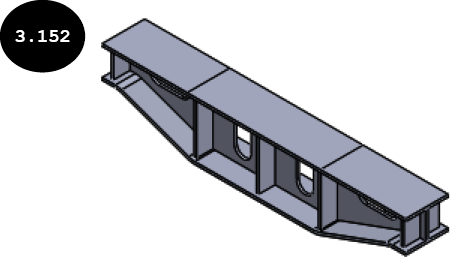

对图 3.152 所示的梁支座进行线性静态分析，并确定在均匀分布载荷下的应力、位移、应变和安全系数。

项目描述

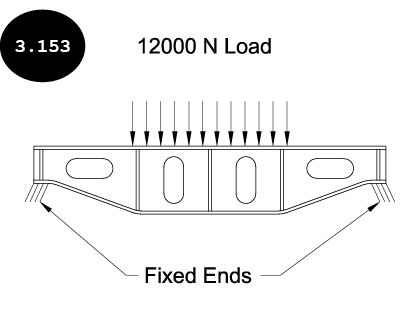

梁支座的两个侧面底面固定，12000 N 的载荷均匀分布在其顶部中间面上，见图 3.153。该模型由合金钢（SS）材料制成。

项目概要

对梁支座模型运行静态算例。您需要生成高质量的基于曲率的网格，最大单元大小为 5 mm，最小单元大小为 1 mm。此外，确定模型在施加载荷下的应力、位移、应变和安全系数，并以真实比例动画显示模型上的位移分布。将单位系统指定为 SI（MKS），位移单位为 mm，应力单位为 N/mm^2（MPa）。
