定义边界条件

定义边界条件

定义边界条件是分析前处理阶段中最重要的步骤之一。边界条件表示周围环境对模型的影响，包括施加外部载荷和约束。在 SOLIDWORKS Simulation 中，您可以通过应用夹具和外部载荷（如力、扭矩和压力）来定义边界条件。夹具也称为约束或限制，用于移除模型的自由度。

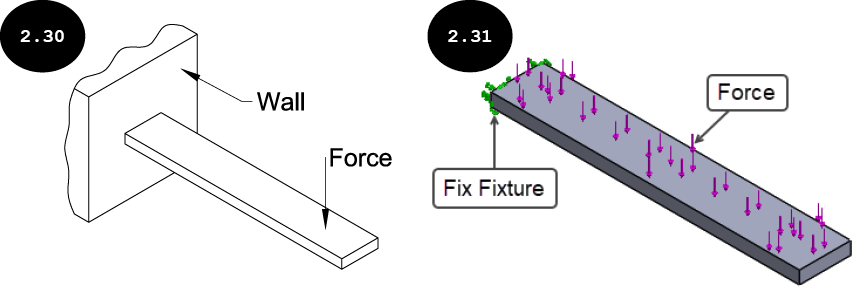

根据模型在真实世界条件下的应用，您需要对其应用夹具和载荷。例如，在悬臂梁的情况下，一端固定在墙上，而另一端是自由的，并且在真实条件下 100 N 的外部力作用在其顶面上，见图 2.30。在这种情况下，您需要在 SOLIDWORKS Simulation 中对悬臂梁的固定端应用固定约束，并在其顶面上应用 100 N 的力，见图 2.31。

SOLIDWORKS Simulation 为您提供了各种类型的夹具和外部载荷，以满足模型的真实世界条件。
