动手练一练 1：板簧装配体的静态分析

动手练一练 1：板簧装配体的静态分析

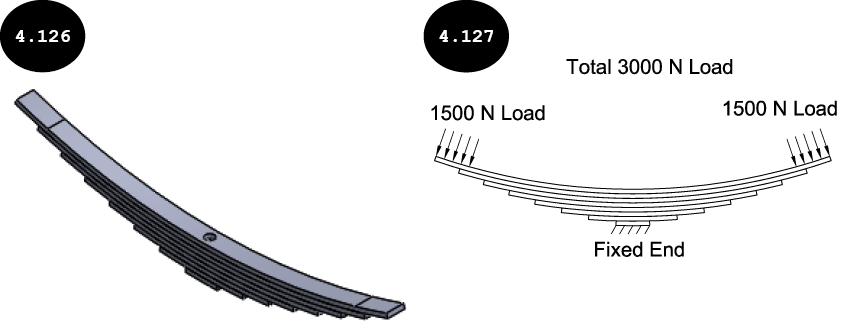

对板簧装配体进行线性静态分析，参见图 4.126，并确定在某一载荷条件下的应力、位移、应变和安全系数。

项目描述

板簧装配体在其底部簧片上固定，总计 3000 N 的载荷均匀分布在装配体顶部簧片的两端，参见图 4.127。装配体的所有簧片均由合金钢（SS）材料制成。

项目摘要

对图 4.126 所示的板簧装配体运行静态算例。您需要将接触交互定义为装配体各零部件之间的零部件交互，且无间隙余量。您需要生成具有默认参数的高质量曲率网格。将单位系统指定为 SI（MKS），位移单位为 mm，应力单位为 N/mm^2（MPa）。

提示：除了在下部簧片底面施加固定几何体夹具外，您还需要在所有簧片中心的圆柱孔面上施加固定几何体夹具。此外，您需要限制所有簧片零部件沿其前平面法线方向的平移运动。
