动手练一练 1：柱的屈曲分析

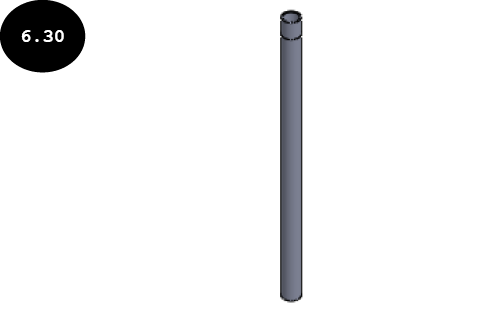

对图 6.30 所示的长空心柱执行屈曲分析，并确定柱可能开始屈曲时的屈曲载荷或临界载荷。
项目描述

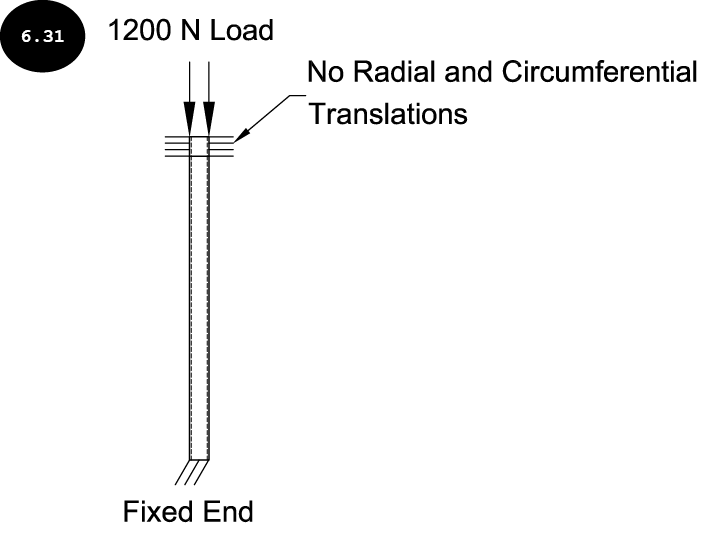

柱的两端（顶部和底部）均被夹紧。您需要在柱的底面施加固定几何体夹具以表示其与地面的夹紧连接，请参见图 6.31。为了表示柱顶部的夹紧连接，您需要限制柱顶部的径向和周向平移，以便柱由于所施加的载荷只能沿其轴向平移，请参见图 6.31。柱的顶部承受 1200 牛顿的压缩轴向载荷，请参见图 6.31。柱由合金钢材料制成。
提示：为了限制柱顶部的径向和周向平移，您可以应用 On Cylindrical Faces 夹具，并为径向和周向平移指定 0 值。
项目摘要
在本案例研究中，您将运行两端夹紧的柱的屈曲分析，并确定梁在所施加的压缩载荷下的屈曲安全系数。您还需要根据柱可能开始屈曲时的最小屈曲安全系数计算屈曲载荷或临界载荷。
总结
本章介绍了屈曲分析的概念以及如何执行屈曲分析。还讨论了当结构可能开始屈曲时如何计算屈曲载荷或临界载荷。
问题
完成以下句子：
- ____ 是指由于压缩轴向载荷而在结构上发生的较大变形。
- 当模型可能开始屈曲时，屈曲载荷也称为 ____。
- 即使结构中产生的最大应力在材料的 ____ 强度范围内，结构也可能发生屈曲。
- Buckling 对话框的 ____ 字段用于指定程序要计算的屈曲模态数量。
- ____ 工具用于显示指定数量的屈曲模态及相关的屈曲安全系数。
- 对于任何给定载荷，____ 计算出的屈曲安全系数始终小于其他屈曲载荷因子。
- ____ 对话框显示指定数量的屈曲模态以及每个模态相关的屈曲安全系数。
- 屈曲载荷因子是 ____ 载荷与 ____ 载荷之比。
- 如果屈曲载荷因子大于 1，则认为设计是 ____。
- 如果屈曲载荷因子小于 1，则认为设计是 ____，并且由于所施加的载荷，设计中会出现屈曲。
- 随着结构长度的增加，使其发生屈曲所需的力会 ____。
- 屈曲载荷或临界载荷不取决于材料的 ____ 强度。
- 您可以使用 ____ 屈曲安全系数来计算结构可能开始屈曲时的屈曲载荷或临界载荷。
