屈曲分析简介

屈曲分析简介

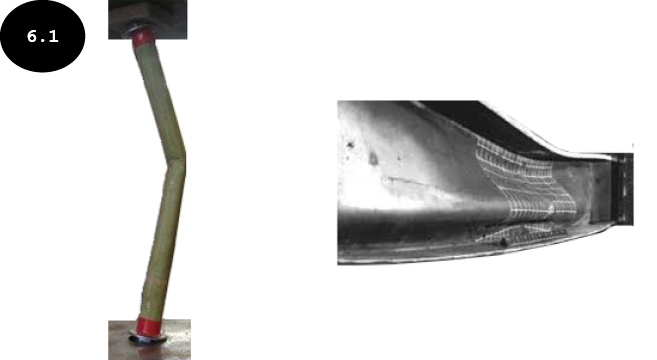

屈曲分析用于计算屈曲载荷，也称为临界载荷。它是指即使模型中产生的最大应力在材料的屈服强度范围内，模型也可能开始发生屈曲时所对应的载荷。屈曲是指由于作用在结构（如细长柱和薄板零件）上的压缩轴向载荷而可能发生的较大变形，请参见图 6.1。

结构可能开始发生屈曲时的最小屈曲载荷或临界载荷由以下公式计算：

F= π²EI / (KL)²

其中，

F= 最小屈曲载荷或临界载荷

E = 弹性模量

I = 结构横截面的面积惯性矩

K = 结构（柱）的有效长度，取决于端部条件

L = 结构的长度

从上述公式可以清楚地看出，屈曲载荷不取决于材料的抗压强度。因此，即使结构中产生的最大应力在材料的压缩屈服强度范围内，结构也可能发生屈曲或失效。此外，随着结构长度的增加，使结构发生屈曲所需的力会减小。

在 SOLIDWORKS Simulation 中，您可以对结构执行屈曲分析，以计算最小屈曲载荷因子及其相关的屈曲振型，即结构在压缩轴向载荷下可能发生屈曲的情况。
