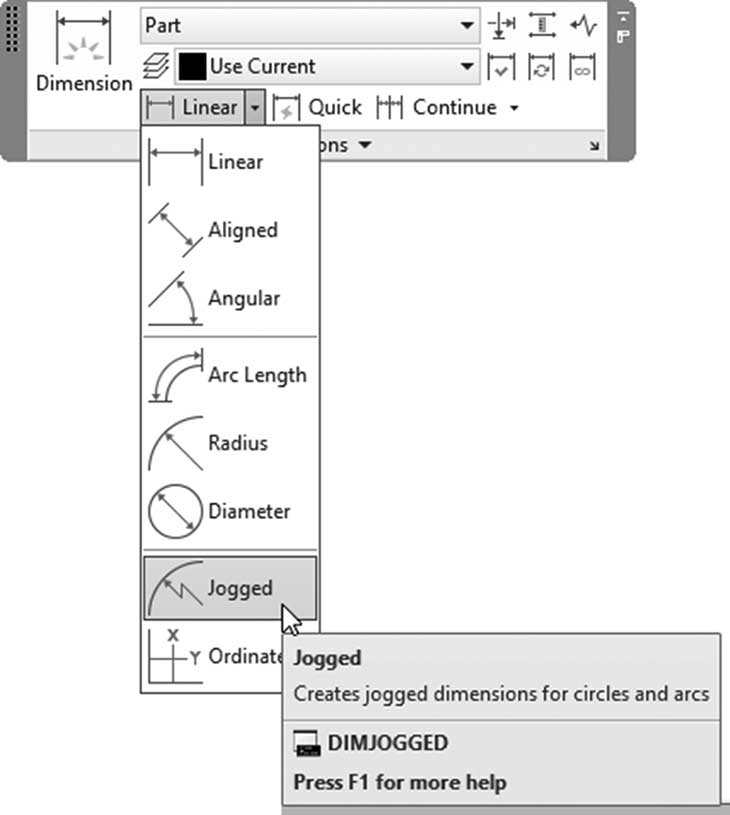

此命令将为较大的圆弧插入折弯标注（Jogged），模拟一个新的圆心点。要启动此命令，请转到注释选项卡，找到标注面板，然后选择折弯按钮：

将出现以下提示：

选择圆弧或圆:

指定中心位置替代:

标注文字 = 1.5

指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:

指定折弯位置:

第一步，选择圆弧或圆，指定将成为新圆心点的位置（AutoCAD 在此称之为替代位置），放置尺寸线，最后指定折弯的位置。您将得到以下结果：
