1.2 在三维环境中查看模型

1.2 在三维环境中查看模型

1.2.1 使用预设视图

在 AutoCAD 中查看三维模型既简单又有效。查看模型的第一种方法是使用 AutoCAD 内置的十个预设视图，假设：

• 正 Y 轴 = 北和前方
• 负 Y 轴 = 南和后方
• 正 X 轴 = 东和右方
• 负 X 轴 = 西和左方
• 正 Z 轴 = 上方
• 负 Z 轴 = 下方

AutoCAD 提供六个二维正交视图和四个三维视图。六个二维正交视图是：

1. 俯视
2. 仰视
3. 左视
4. 右视
5. 前视
6. 后视

四个三维视图是（向上看以了解每个方向的位置）：

1. SW（西南）等轴测
2. SE（东南）等轴测
3. NE（东北）等轴测
4. NW（西北）等轴测

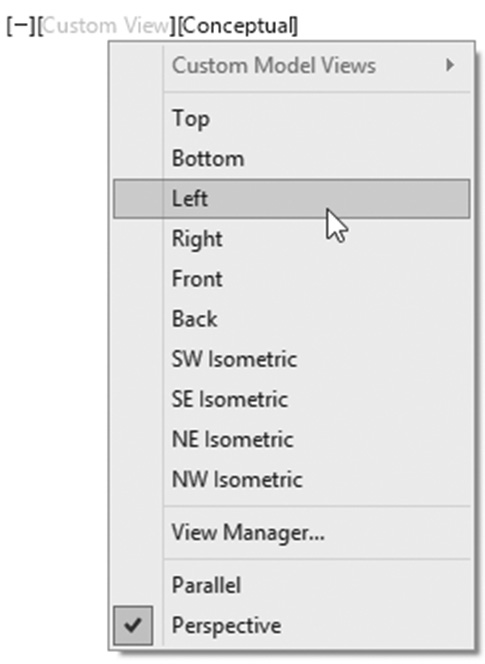

要使用这些预设视图，请转到屏幕左上部分，选择 视图控件，选择所需的预设视图，见下图：

用户可以使用 常用 选项卡和 视图 面板找到这些命令，但上述方法更简单。

1.2.2 使用 ViewCube

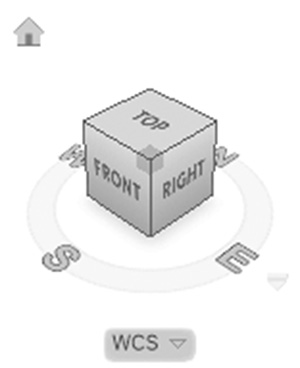

在每个图形的右上角，AutoCAD 将显示 ViewCube。ViewCube 看起来类似于以下内容：

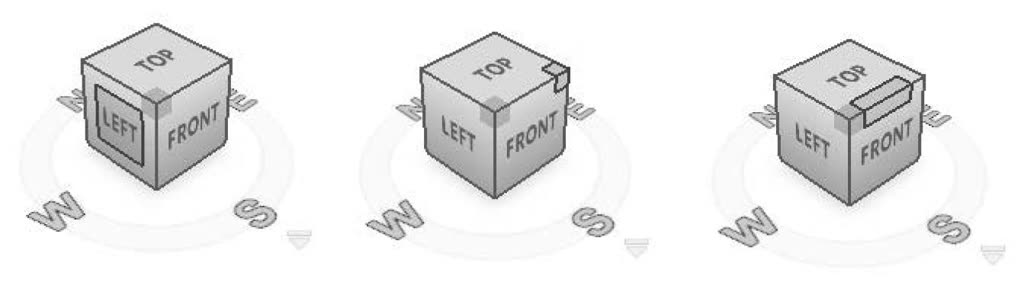

通过单击立方体的每个面，您将看到二维正交视图，如预设视图中所述。通过单击立方体的上角，您将看到类似于 SW、SE、NE 和 NW 的等轴测视图。通过单击立方体的下角，您将看到相同的视图但从下方观察。除了这些视图之外，ViewCube 还允许您从立方体的边缘查看模型。这些是 12 个视图。总共将是 26 个视图。

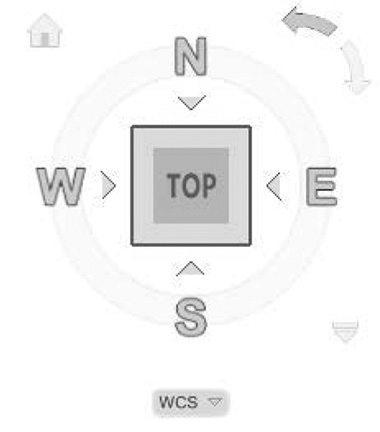

在这 26 个视图之外，还有一个罗盘，可以逆时针或顺时针旋转 ViewCube。

AutoCAD 将其中一个视图保存为主视图，您可以通过单击主视图图标来保留它：

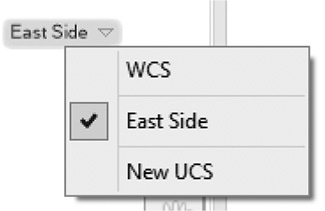

视图始终与世界坐标系（WCS）或用户坐标系（UCS）相关；因此，请确保您处于正确的 WCS 或 UCS（本主题将在本章末尾讨论）。单击 ViewCube 底部的弹出列表以查看以下内容：

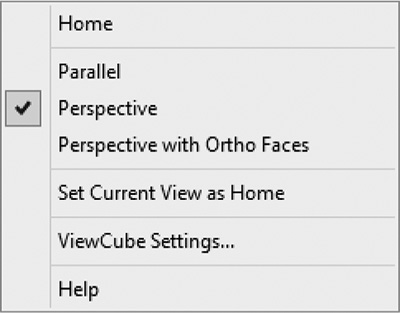

此外，在 ViewCube 的右下角，您会看到一个小三角形，其中包含一个菜单，可帮助您进行一些设置；见下图：

您可以执行以下全部或任意操作：

• 保留主视图。
• 在平行（60/30 等轴测）视图、透视视图或带正交面的透视视图之间切换
• 将主视图更改为当前视图。
• 修改 ViewCube 设置。
• 显示 ViewCube 帮助主题。

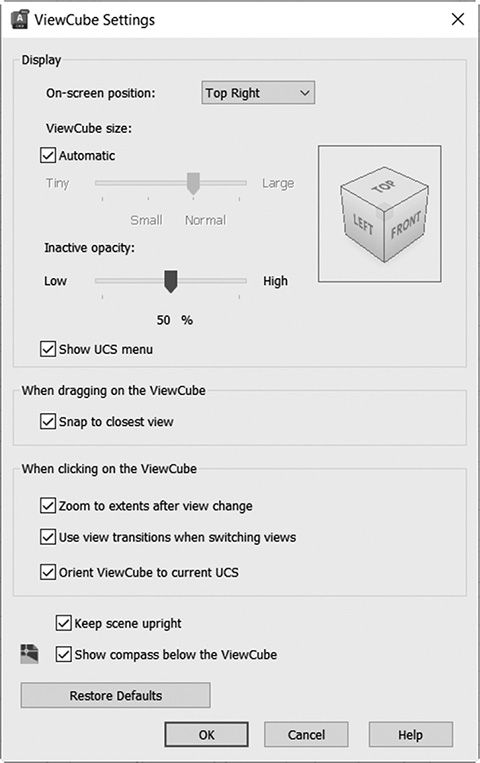

如果您选择 ViewCube 设置，您将看到以下对话框：

设置以下内容：

• ViewCube 的位置（默认为右上角）。
• ViewCube 的大小（默认为自动）。
• 非活动不透明度（默认为 50%）。
• 是否显示 UCS 菜单。

其余部分不言自明。

练习 1-1

AutoCAD 三维基础

1. 启动 AutoCAD 2025。
2. 打开 Practice 1-1.dwg 文件
3. 使用预设视图、ViewCube（尝试所有选项），查看三维模型以从所有不同角度观察它。
4. 保存并关闭文件。
