9.13 模型文档——绘图标准

9.13 模型文档——绘图标准

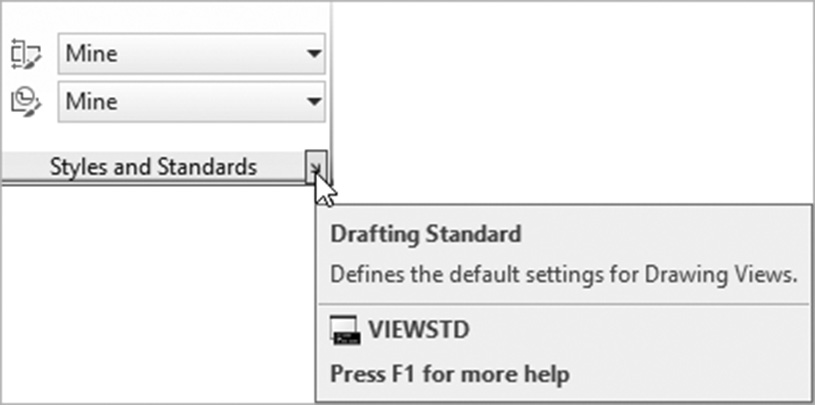

此对话框将控制图形视图命令的输出。要执行此命令，请转到布局选项卡，找到样式和标准面板，然后选择绘图标准按钮：

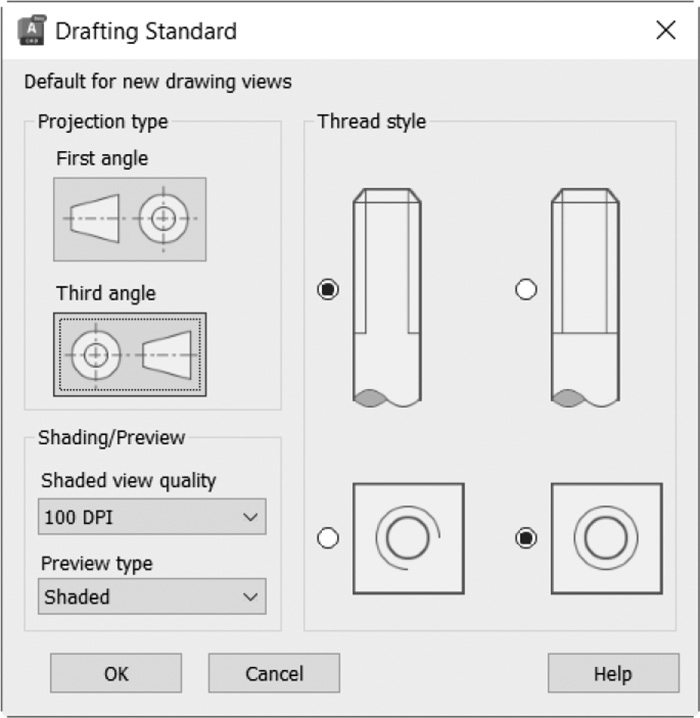

您将看到以下对话框：

在投影类型下，这将定义投影视图的放置位置。您将找到两个选择：

• 第一角法：表示俯视图放置在基础视图下方
• 第三角法：表示俯视图放置在基础视图上方

在着色/预览下，设置视图的分辨率和类型。

最后，此命令可以允许导入 Inventor 文件；如果是这种情况，请指定螺纹样式。
