10.5 插入点光源
在 AutoCAD 中，有两种类型的点光源：
- 点光源
- 目标点光源

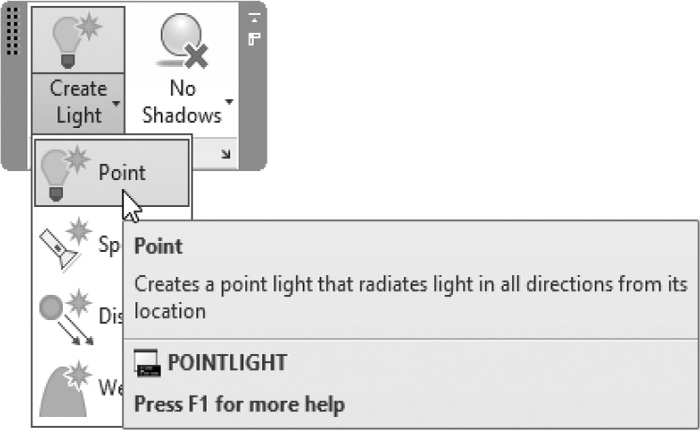

点光源没有目标点；它向所有方向发射光线。而目标点光源向某个目标点发射光线。要执行此命令，请转到可视化选项卡，找到光源面板，然后选择点按钮：
将显示以下提示：
指定源位置 <0,0,0>:
输入要更改的选项 [名称(N)/强度因子(I)/状态(S)/光度(P)/阴影(W)/衰减(A)/过滤颜色(C)/退出(X)] <退出>:
为了确定合适的光源位置，我们建议你做一点小研究，以确定合适的 X、Y、Z 点，从而指定最佳光源位置。你可以更改以下全部或任意参数。
10.5.1 名称
为光源指定名称。你将看到以下提示：
输入光源名称 <点光源5>:
10.5.2 强度因子
更改光源强度（亮度）因子的值。你将看到以下提示：
输入强度 (0.00 - 最大浮点数) <1.0000>:
10.5.3 状态
打开或关闭光源。你将看到以下提示：
输入状态 [开(N)/关(F)] <开>:
10.5.4 光度
更改强度和/或颜色。你将看到以下提示：
输入要更改的光度选项 [强度(I)/颜色(C)/退出(X)] :
选择“强度”，将显示以下提示：
输入强度 (Cd) 或输入选项 [光通量(F)/照度(I)] <1500.0000>:
此提示中出现了三个新名称，它们是：
- 强度：光源在特定方向上产生的功率。
- 光通量：每单位立体角的表观功率。
- 照度：每单位面积入射到表面上的总光通量。
如果选择了“光通量”选项，将显示以下提示：
输入光通量 (Lm) <18849.5559>:
如果选择了“照度”选项，将显示以下提示：
输入照度 (Lx) 或输入选项 [距离(D)]
如果选择了“颜色”选项，将显示以下提示：
输入颜色名称或输入选项 [?/开尔文(K)] :
此处的颜色与光源的普通颜色无关；可用的颜色有：
"D65" "Fluorescent" "Coolwhite" "Whitefluorescent"
"daylightfluorescenT" "Incandescent" "Xenon"
"Halogen" "Quartz" "Metalhalide" "mErcury"
"Phosphormercury" "highpressureSodium"
"Lowpressuresodium"
10.5.5 阴影
打开/关闭阴影并指定阴影类型。你将看到以下提示：
输入 [关(O)/锐化(S)/已映射柔和(F)/已采样柔和(A)] <锐化>:
用户可以选择三种可用阴影类型之一：
- 锐化：最低级别的阴影。
- 已映射柔和：将生成具有柔和边缘的逼真阴影。
- 已采样柔和：最佳的阴影类型。
10.5.6 衰减
指定光线随距离减弱的方法。你将看到以下提示：
输入要更改的选项 [衰减类型(T)/使用界限(U)/
衰减起始界限(L)/衰减结束界限(E)/退出(X)] <退出>:
键入 T 以更改衰减类型；将显示以下提示：
输入衰减类型 [无(N)/线性反比(I)/平方反比(S)] <无>:
你可以使用三种可用类型之一：
- 无：表示光线不会随距离减弱。
- 线性反比：表示光强度将使用以下公式减弱：1/x。此处的 x 是距离。
- 平方反比：表示光强度将使用以下公式减弱：1/x2。此处的 x 是距离。
最后一步是指定是否使用衰减界限。相应地，指定光源的起始界限和结束界限。
10.5.7 过滤颜色
设置光源的颜色。用户有三种选项可供选择：
- 真彩色（RGB）为每种颜色输入一个值（0-255）
- 索引颜色（从 1-255）
- HLS（色相、亮度和饱和度）
10.5.8 退出
此选项将结束命令。
10.5.9 目标点光源
目标点光源与点光源命令相同，只有一个例外：你将指定一个目标点。要执行此命令，用户应在命令窗口中键入 light，选择目标点选项，将显示以下提示：
指定源位置 <0,0,0>:
指定目标位置 <0,0,-10>:
输入要更改的选项 [名称(N)/强度因子(I)/状态(S)/光度(P)/阴影(W)/衰减(A)/过滤颜色(C)/退出(X)] <退出>:
