6.11 提取等值线

6.11 提取等值线

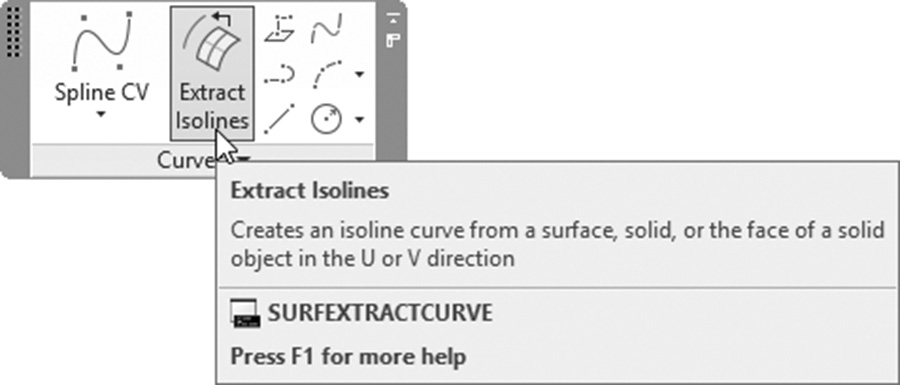

此命令将从曲面、实体或实体的面中提取等值线曲线。要执行此命令，请转到 曲面 选项卡，找到 曲线 面板，然后选择 提取等值线 按钮：

您将看到以下提示：

选择曲面、实体或面:

正在提取 U 方向的等值线曲线

在曲面上选择点或 [链(C)/方向(D)/样条曲线点(S)]:

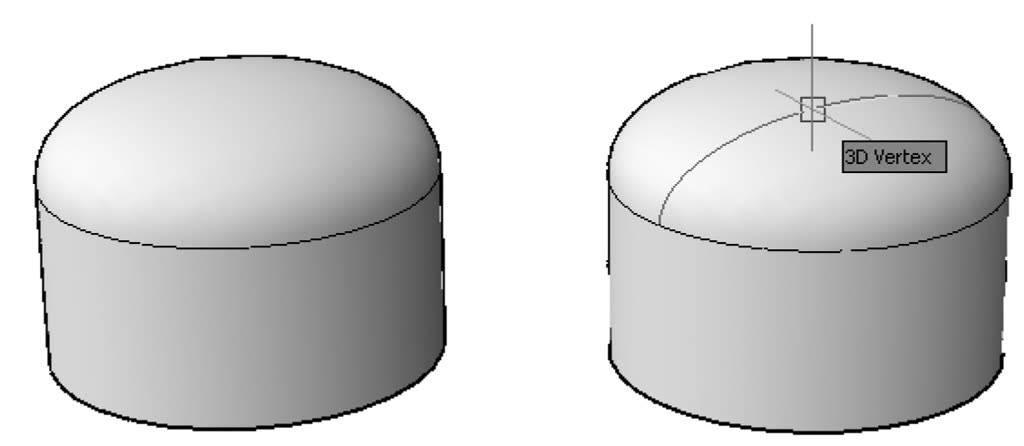

第一行将要求您选择曲面、实体或实体的面。完成后，AutoCAD 将报告曲线将在哪个方向提取，U 或 V（在上面的示例中，曲线沿 U 方向提取）。最后，AutoCAD 将要求您在曲面上指定一个点，以便完成提取过程。

还有三个选项可以使用。它们是链，允许您创建一系列等值线；方向，用于将提取方向从 U 更改为 V，反之亦然；最后是样条曲线点，通过指定样条曲线点在曲面上绘制样条曲线。

从曲面提取等值线的输出对象是样条曲线（即使它们看起来像圆），而从实体提取的输出对象是直线、圆弧和圆。
