5.7 使用扫掠命令

5.7 使用扫掠命令

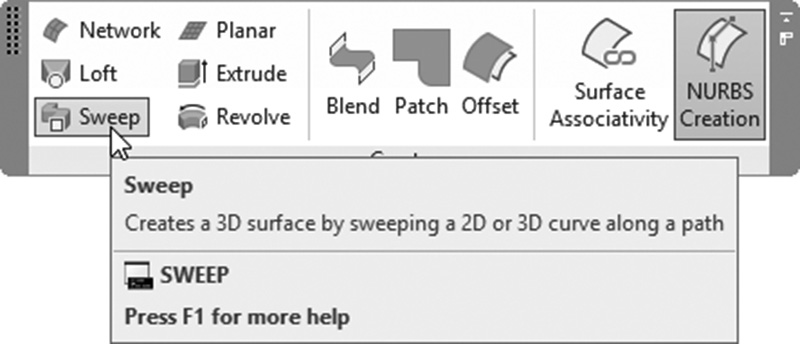

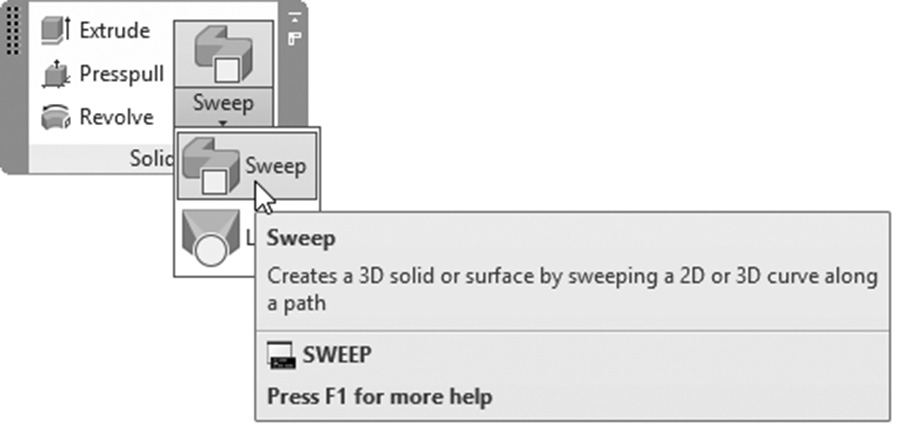

此命令将通过沿路径扫掠二维开放或闭合形状，或实体或曲面的面或边来创建复杂实体或曲面。要执行此命令，请转到实体选项卡，找到实体面板，选择扫掠按钮，或者转到曲面选项卡，找到创建面板，选择扫掠按钮：

将显示以下提示：

选择要扫掠的对象或 [模式(MO)]:

选择要扫掠的对象或 [模式(MO)]:

选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]:

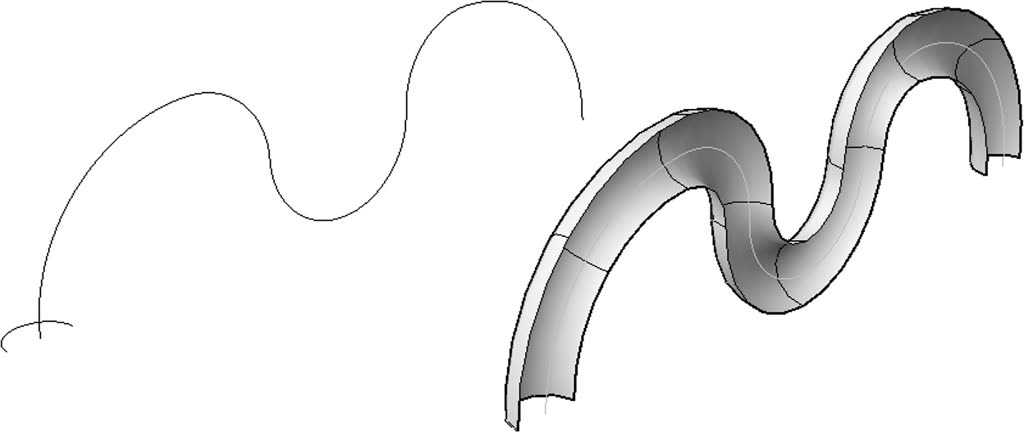

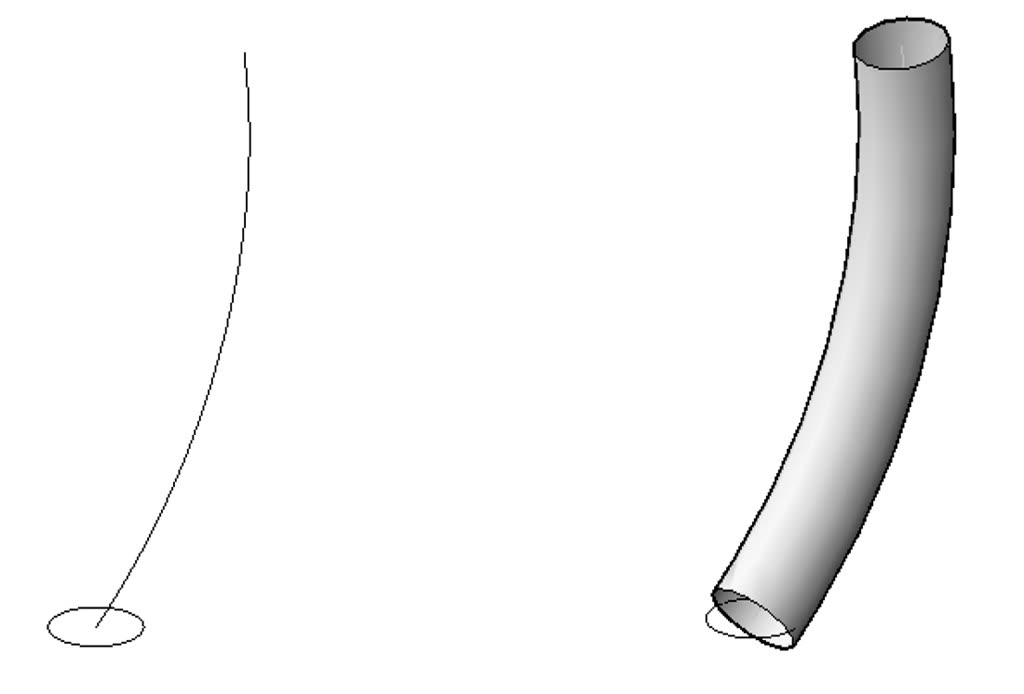

默认选项是选择要扫掠的对象，然后按照此路径选择扫掠路径。以下是您将得到的结果：

或者您可以使用以下其他选项：

• 对齐
• 基点
• 比例
• 扭曲

5.7.1 对齐选项

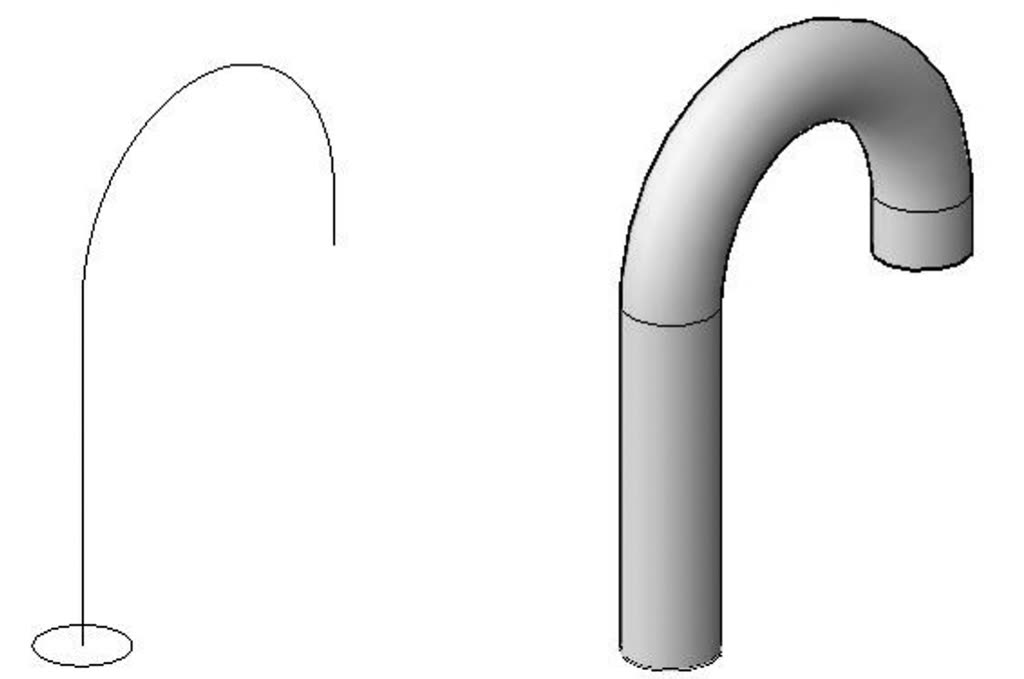

此选项设置轮廓与路径之间的关系。有时路径垂直于轮廓，有时则不垂直。请查看以下两个示例。在第一个示例中，路径垂直于轮廓：

在另一个示例中，路径不垂直于轮廓：

对于第二个示例，如果您关闭对齐，您将得到以下结果：

用户将看到以下提示：

扫掠前对齐扫掠对象垂直于路径 [是(Y)/否(N)] <是>:

5.7.2 基点选项

此选项将为生成的实体或曲面指定一个新的基点，而不是轮廓对象的位置。用户将看到以下提示：

指定基点:

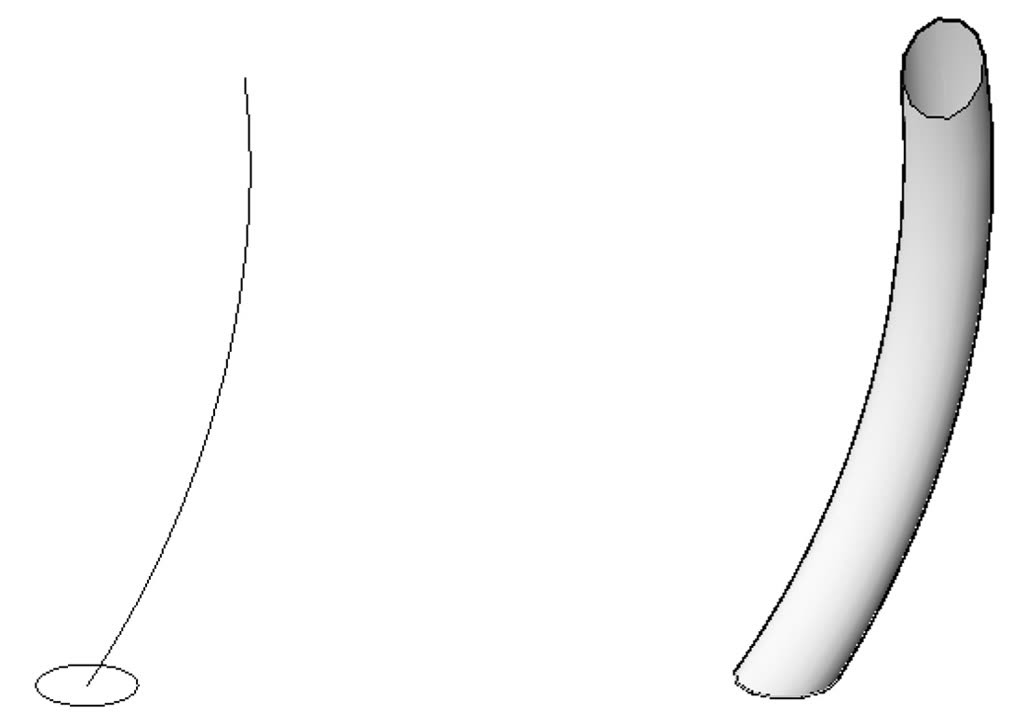

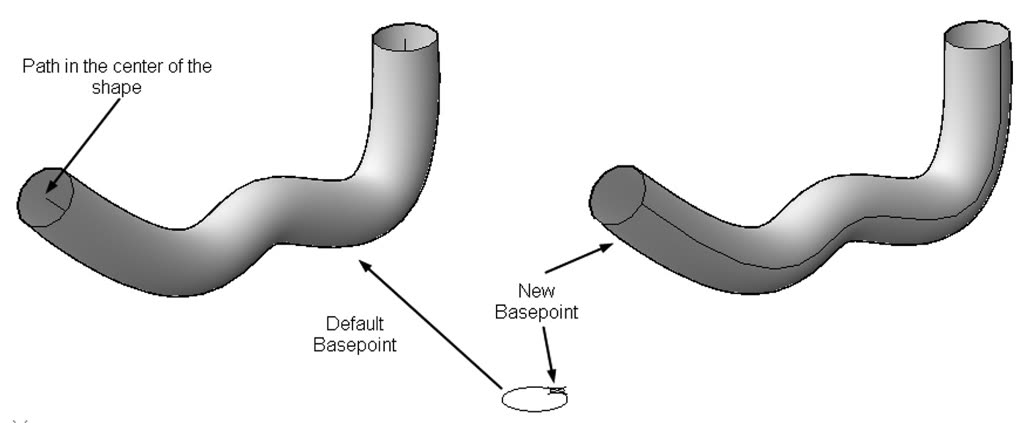

键入坐标或使用鼠标指定。以下示例将解释这个概念：

5.7.3 比例选项

此选项将为扫掠实体或曲面的末端设置缩放因子。用户将看到以下提示：

输入缩放比例或 [参照(R)/表达式(EX)] <1.0000>:

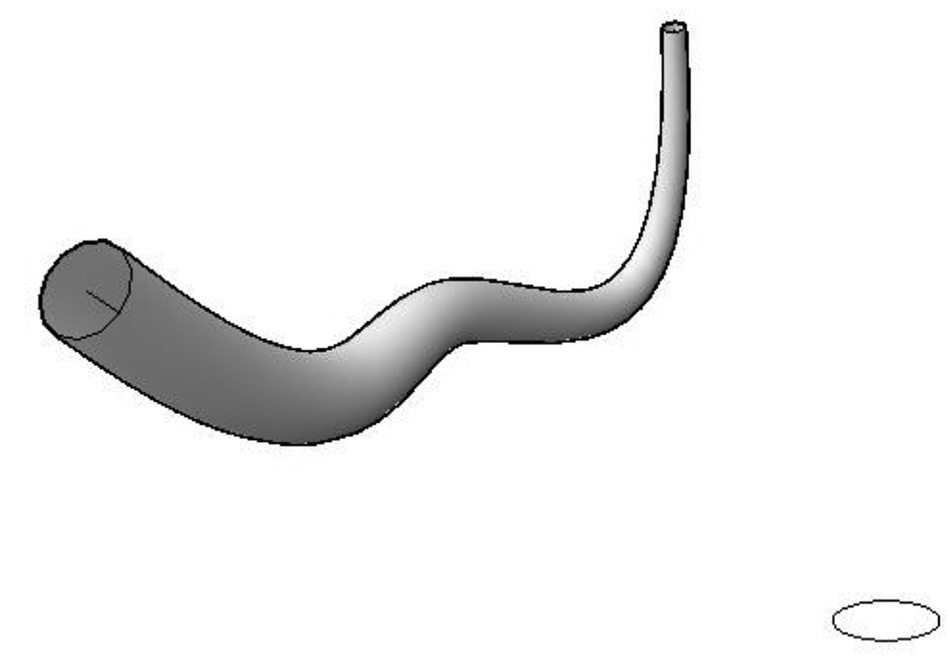

输入所需的比例；然后按 [Enter] 键。结果将类似于以下内容：

5.7.4 扭曲选项

此选项将在扫掠时设置扭曲角度。用户将看到以下提示：

输入扭曲角度或允许非平面扫掠路径倾斜 [倾斜(B)/表达式(EX)] <0.0000>:

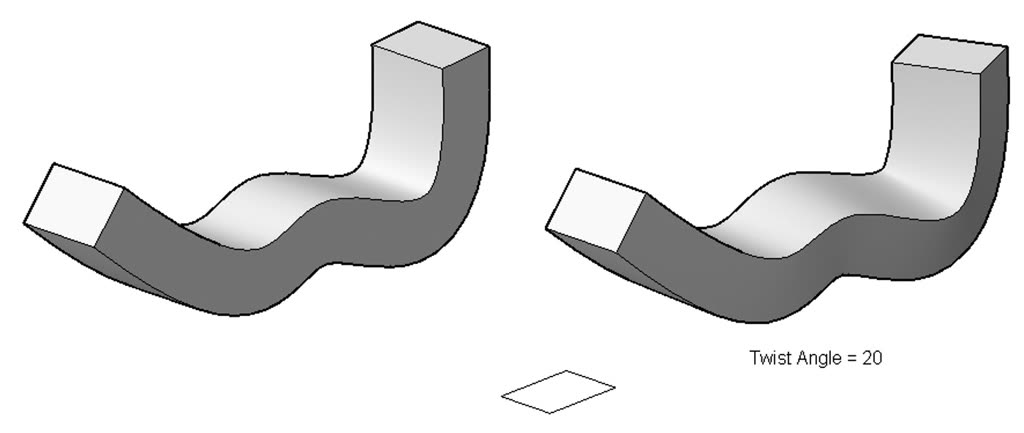

输入所需的扭曲角度。结果将类似于以下内容：

练习 5-5-A

使用扫掠命令

1. 启动 AutoCAD 2025。
2. 打开 Practice 5-5-A.dwg 文件。
3. 解冻 Helix 图层和 2D Object 图层。打开显示/隐藏线宽。
4. 缩放到底部凹槽。
5. 使用扫掠命令，使用圆作为轮廓，螺旋作为路径，不更改默认值。
6. 从实体中减去新形状。
7. 对顶部凹槽重复相同操作，但这次使用比例 = 0.5。
8. 冻结图层 Helix。
9. 缩放到顶部形状的左下角以查看那里的矩形。
10. 使用扫掠命令（从曲面选项卡），使用矩形作为轮廓，实体的边作为路径（您需要将子对象过滤器更改为边）。
11. 在另一侧重复相同操作。

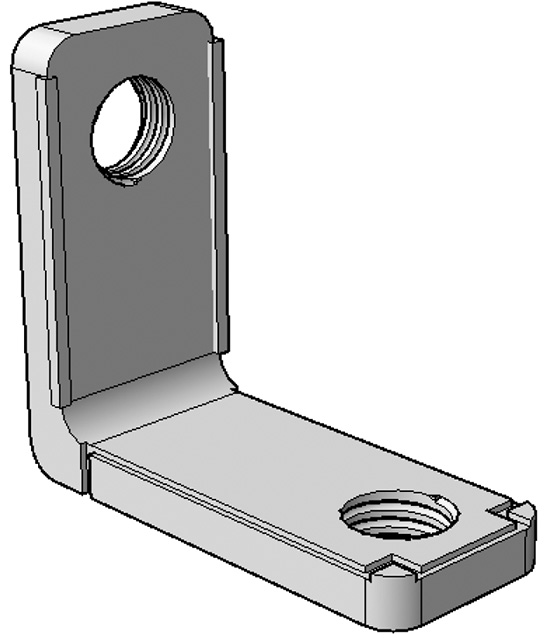

12. 最终形状应类似于以下内容：

13. 保存并关闭文件。

练习 5-5-B

使用扫掠命令

1. 启动 AutoCAD 2025。
2. 打开 Practice 5-5-B.dwg 文件。
3. 确保线宽按钮已打开
4. 确保视觉样式 = X射线
5. 缩放到右上角的形状。启动扫掠命令，选择椭圆，按 [Enter] 键，然后选择圆弧。将生成一个三维实体。您可以看到路径位于实体的中心——这是默认设置
6. 打开象限点对象捕捉
7. 启动扫掠命令，选择椭圆，按 [Enter] 键，右键单击并选择基点选项，选择椭圆的一个象限点，然后选择圆弧。将生成一个三维实体。您可以看到路径穿过您在实体上选择的特定点
8. 对于第三个形状，选择比例等于 0.5
9. 对于第四个形状，选择扭曲为 180°
10. 缩放到后面的形状
11. 启动扫掠命令，选择椭圆，按 [Enter] 键，然后选择圆弧。将生成一个三维实体。您可以看到实体的底面不垂直于路径
12. 再次启动扫掠命令，对另一个形状执行相同操作，但这次选择对齐选项，并将其设置为否。比较两个形状
13. 查看六个形状并比较每个结果
14. 保存并关闭文件
