8.2 将二维和三维对象转换为实体

在本节中，我们讨论加厚命令，它可以将任何曲面转换为实体。第二个命令是转换为实体，这是一个通用命令，可以将网格和某些二维对象转换为实体。

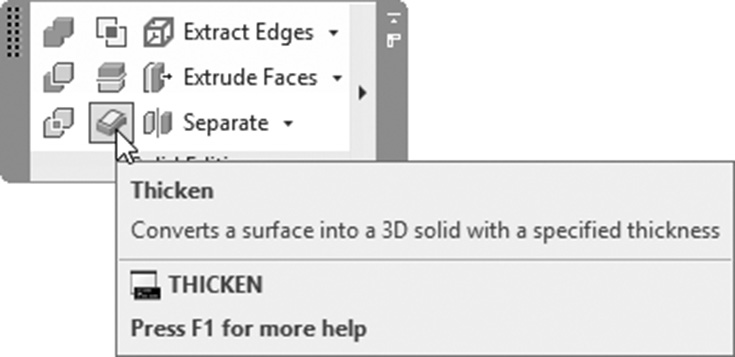

此命令可以将任何曲面转换为实体。要执行此命令，请转到常用选项卡，找到实体编辑面板，然后选择加厚按钮：

将显示以下提示：


选择要加厚的曲面:

选择要加厚的曲面:

指定厚度:

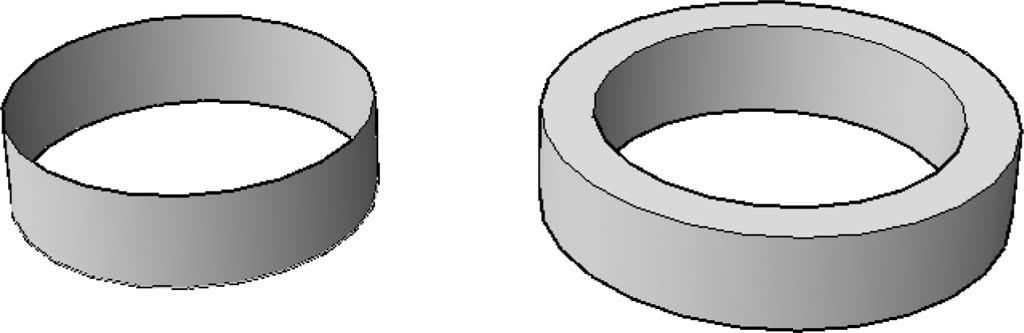

AutoCAD 将要求您选择所需的曲面；您可以选择任意数量的曲面。完成后按 Enter 键；然后输入厚度值。下图解释了这一概念：

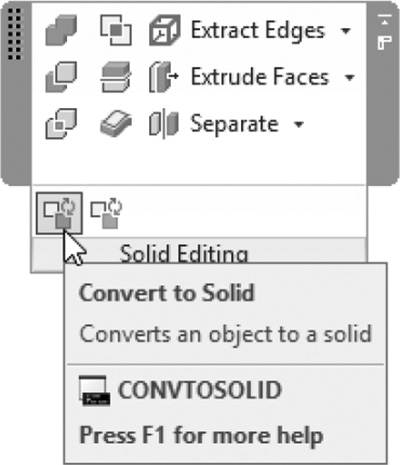

此命令将闭合且不相交的网格或具有厚度值的闭合二维对象转换为实体。要执行此命令，请转到常用选项卡，找到实体编辑面板，然后选择转换为实体按钮：

将显示以下提示：


网格转换设置为: 平滑和优化。

选择对象:

选择对象:

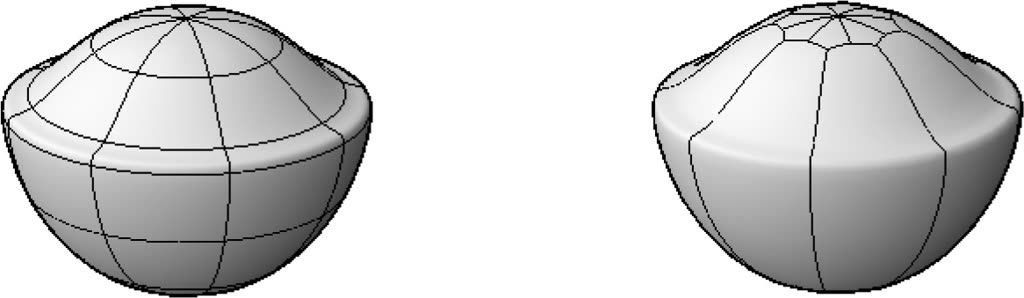

第一行是通知您当前平滑度设置的消息。然后 AutoCAD 将要求您选择具有厚度的网格或闭合二维对象（圆、椭圆和闭合多段线）。完成后按 Enter 键。请参见以下图示：

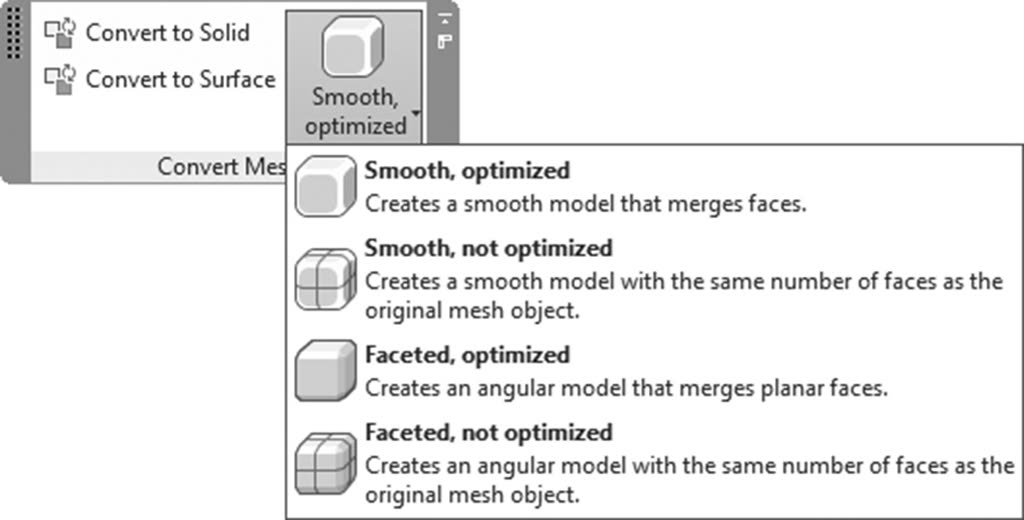

为了控制转换过程的平滑度级别，您应该转到网格建模选项卡并找到转换网格面板。使用右侧的按钮（如下图所示），您将找到四个值，如下所示：

它们不言自明：

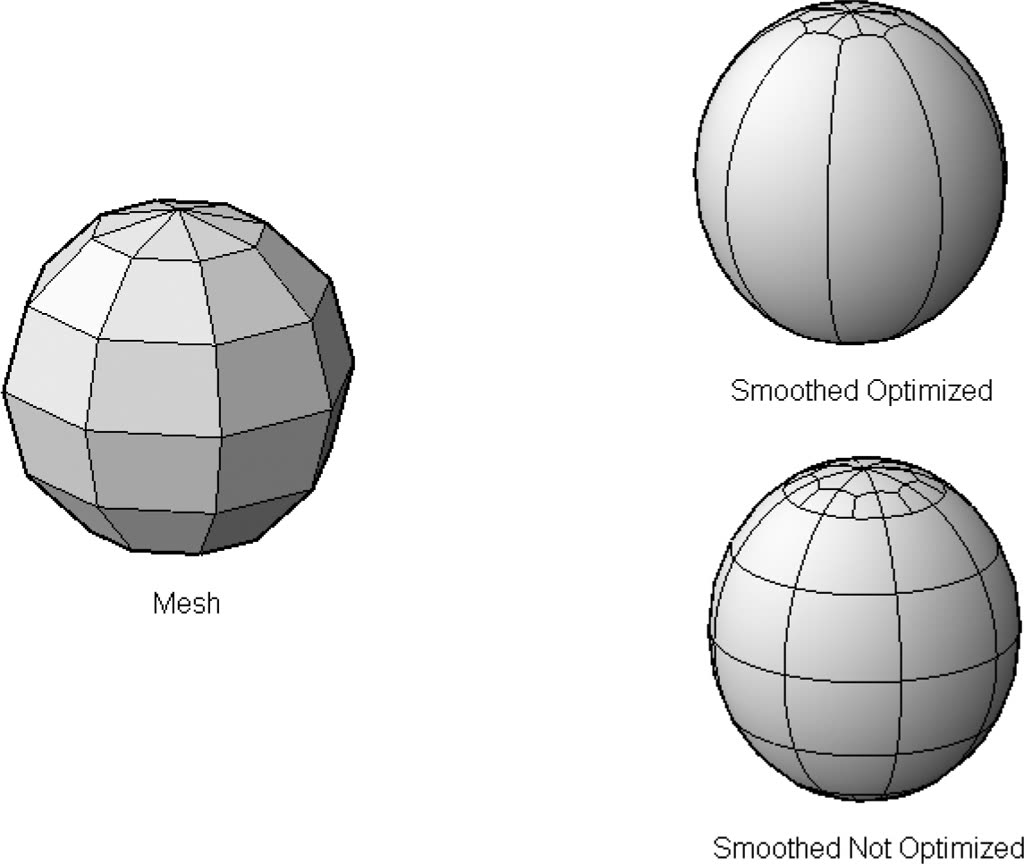

请参见以下示例：

注意在"平滑已优化"中面是如何合并的，并将它们与"平滑未优化"的结果进行比较。

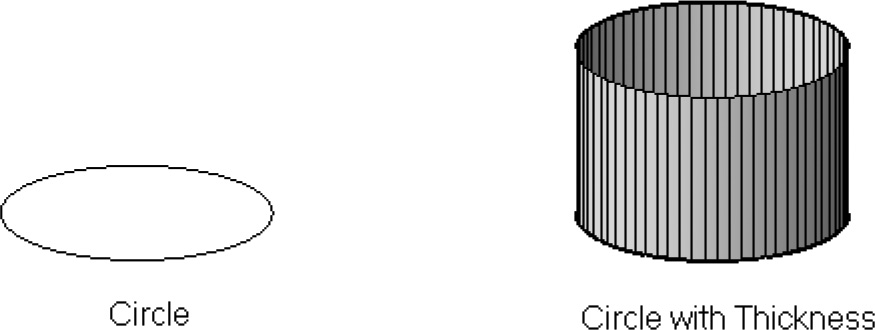

具有厚度的二维对象的含义在下一张图中解释：

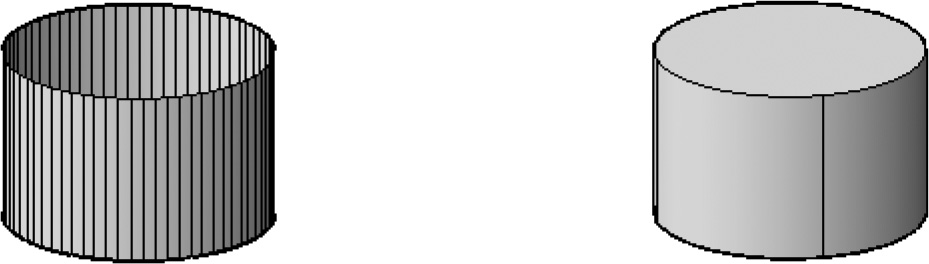

如果您绘制闭合多段线、圆或椭圆，然后使用特性选项板为_厚度_指定一个值；那么它就有资格转换为实体。下图解释了这一概念：
